BAJA越野车辆悬架减震器结构设计

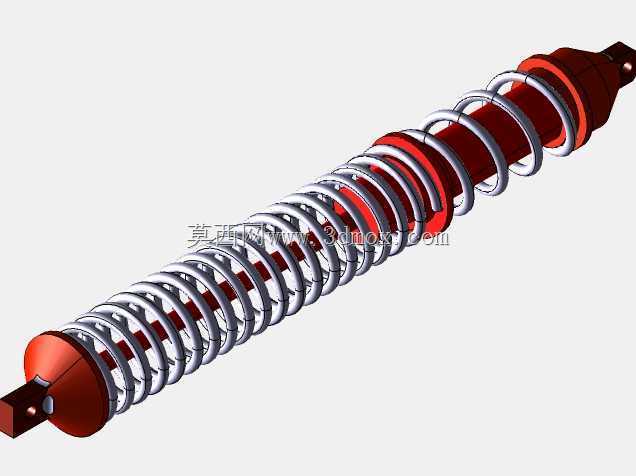

　　这款减震结构主要面向小型越野竞速车辆的悬架系统开发，适配BAJA赛事中全地形行驶的复杂工况，核心作用是吸收车轮经过颠簸路面时传递的冲击动能，避免刚性冲击直接传递到车架主体，同时抑制弹簧吸震后往复弹跳的余振，保障行驶过程中轮胎与地面的有效附着力，避免车轮在颠簸路段出现离地失稳的情况。从结构组成来看，整体采用圆柱螺旋压缩弹簧与阻尼芯轴同轴布置的方案，弹簧两端通过红色的端盖结构进行定位约束，避免弹簧在受压缩、拉伸交变载荷时出现径向窜动，两端的安装吊耳采用带通孔的凸耳结构，可通过销轴分别与车架下摆臂、车身安装座实现铰接，铰接结构能够适配悬架跳动过程中的角度变化，避免安装位置出现卡滞或附加弯矩。设计过程中首先明确了安装边界参数，

　　两端安装孔的中心距为522毫米，也就是20.5英寸，这个尺寸是匹配特定轮距、悬架行程的BAJA车型设定的，选型时需要核对车辆悬架的上下跳极限行程，确保减震器在最大压缩状态下不会出现弹簧并圈、阻尼芯轴触底的情况，在最大拉伸状态下不会出现弹簧脱出、芯轴拉脱的风险。弹簧的参数匹配是整个设计的核心环节，需要结合车辆的整备质量、单轮载荷、预期偏频来计算弹簧刚度，刚度偏大会导致滤震效果变差，行驶过程中颠簸感强烈，刚度偏小则会出现悬架打底、支撑不足的问题，过弯时侧倾幅度会超出安全范围。阻尼芯轴的阻尼特性需要和弹簧刚度做匹配调校，压缩行程的阻尼力设置相对偏小，保证冲击能够被快速吸收，回弹行程的阻尼力设置偏大，用来约束弹簧的回弹速度，

　　避免出现多次往复弹跳的情况。端盖部分的结构做了圆弧过渡处理，和弹簧接触的位置设置了定位台阶，弹簧端部的磨平圈能够完全贴合在台阶端面上，避免应力集中导致弹簧端部断裂，端盖和阻尼芯轴的配合位置设置了导向结构，保证弹簧压缩过程中始终和芯轴保持同轴，不会出现偏磨。两端的吊耳结构做了加厚处理，安装孔的位置可根据实际安装需求选配衬套，金属衬套适合高强度竞速场景，橡胶衬套能够过滤一部分高频细碎振动，适配日常非竞速的越野行驶场景。在实际装车应用中，这类减震器除了BAJA赛事车辆，也可适配同尺寸级别的全地形车、小型越野卡丁车的悬架改装，安装时需要注意吊耳的铰接方向，保证销轴的安装方向和悬架摆动的平面垂直，避免工作过程中对减震器施加侧向力，

　　侧向力会导致阻尼芯轴的密封件过早磨损，出现漏油失效的问题，同时会加剧弹簧的偏磨，缩短整体使用寿命。建模过程中对所有配合面做了公差匹配，弹簧的内径和阻尼芯轴的外径之间预留了合理的间隙，避免弹簧压缩过程中剐蹭芯轴表面，破坏芯轴的镀铬层导致锈蚀卡滞，端盖和弹簧的配合位置做了倒角处理，避免锐边切割弹簧表面的防护涂层。整个结构没有冗余的设计部件，所有零件都服务于缓冲吸震、支撑定位的核心功能，外露的弹簧表面做了防锈处理，端盖部分采用高强度材质，能够承受飞石撞击、泥水侵蚀的户外使用场景，阻尼芯轴的外露杆体采用高硬度耐磨材质，表面粗糙度控制在合理范围，保证密封件的使用寿命。
