50毫米聚乙烯内螺纹三通管路接头

在民用给排水、化工流体输送以及小型水处理设备的管路布置中，三通类分流接头是最常被选用的管路连接件之一。这款公称通径50mm的聚乙烯内螺纹三通，采用三个接口等径布置的T型结构，三个端口均加工有完整的内螺纹，可直接与带外螺纹的金属管、PE管端接头或阀门组件旋合对接，无需额外焊接或热熔专用设备，在现场检修、临时管路改造以及小批量设备装配场景中装配效率很高。

从结构设计角度看，接头主体采用注塑成型的等壁厚壳体，三个端口外侧设计了六角形的扳手夹持面。这一细节并非装饰：在实际拧紧作业时，管钳或活动扳手可以稳定咬合六角平面，避免圆柱形外壁打滑，同时把拧紧力矩均匀传递到螺纹段，防止薄壁壳体因局部应力集中而开裂。三个端口的六角凸缘与主体之间做了圆滑过渡，注塑时熔体填充顺畅，冷却后缩痕集中在非配合区域，保证内螺纹的圆度与同轴度。

内螺纹段是整个零件的功能核心。模型中螺纹牙型沿端口内壁完整延伸，牙顶与牙底轮廓清晰，旋合长度覆盖了标准管螺纹的有效啮合范围，能够在常规供水压力下提供足够的密封接触面积。实际使用时，通常会在螺纹上缠绕生料带或涂抹管螺纹密封胶，填补塑料螺纹加工中微小的牙型间隙，进一步降低渗漏风险。三通交汇处的内腔做了圆弧导流处理，流体从任一入口进入后，向另外两个端口分流时流向转折平缓，避免直角死区造成的涡流与局部压损，这对带微小固体颗粒的循环水或弱腐蚀性介质输送尤为重要。

聚乙烯材料本身具备良好的耐化学腐蚀性与韧性，相比金属铸铁三通，它在输送弱酸弱碱介质、户外露天敷设以及潮湿环境中不易锈蚀，重量也更轻，单人即可完成搬运与安装。材料的弹性还能在管路受到轻微振动或水锤冲击时产生微量变形，吸收冲击能量，降低螺纹连接处松脱的概率。

在安装边界方面，三个接口呈90度正交分布，选型时需要在设备内部或管廊中预留出三个方向的接管空间，扳手操作侧还要留出足够的转动余量，避免六角面贴近墙板或其他管线导致工具无法就位。接口端面到三通中心的距离决定了相邻管路的最小排布间距，建模时将接头连同两端连接管道、密封件一并放入装配体中做干涉检查，能够提前发现现场布置中容易被忽略的操作空间不足问题。

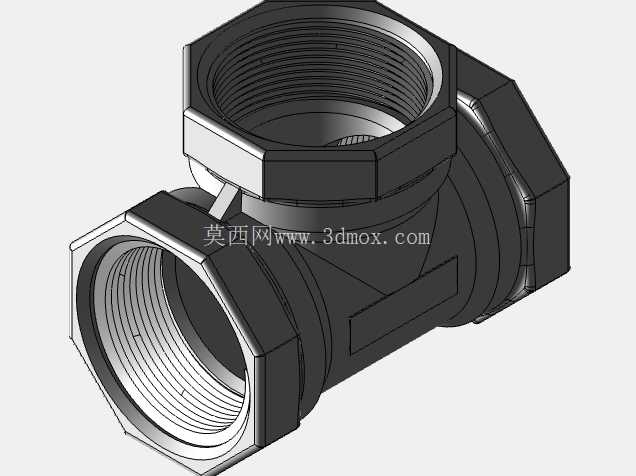

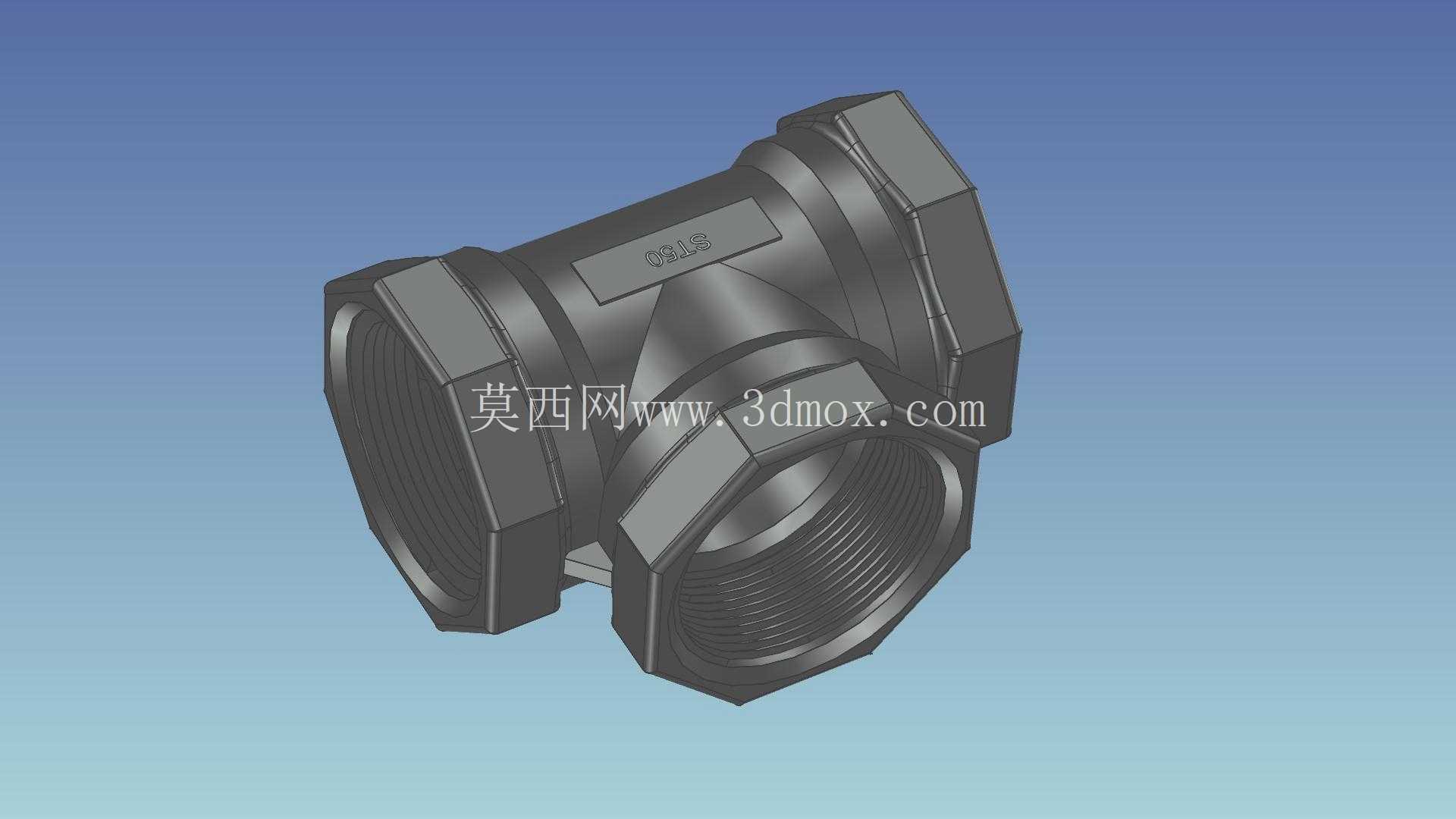

三维建模过程中，主体部分可通过拉伸与旋转命令构建基础回转体，再利用特征阵列或镜像生成三个对称端口；六角夹持面采用拉伸切除或多边形凸台成型，内螺纹则通过螺旋线扫描切除还原真实牙型，交汇处的内腔圆角需要单独处理，保证三个流道在中心区域平滑相接。完成实体后剖切检查壁厚均匀性，既能验证注塑工艺可行性，也能为后续出工程图、标注螺纹规格与装配尺寸提供准确的几何依据。这类接头虽然结构不复杂，但螺纹精度、夹持位设计与流道过渡直接决定了现场使用的可靠性，是管路系统设计中不可忽视的基础连接件。
