压力容器卧式支撑鞍座结构件

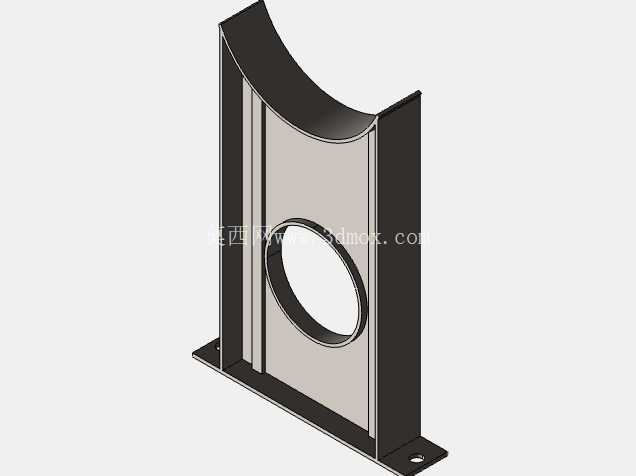

该支撑件主要服务于卧式承压筒体的现场布置，在储罐、换热机组、分离容器以及成套撬装管路系统中承担把圆筒形壳体荷载传递到基础框架的作用。实际工程里，卧式设备很少直接落在混凝土或钢平台上，筒体与基础之间需要通过鞍式支座形成稳定接触，一方面限制充液后筒体的径向变形，另一方面把自重、介质重量、保温层重量以及附属管线带来的附加荷载分散到底板区域。这个模型呈现的是典型鞍座的单侧支撑形态，顶部采用与筒体外径匹配的弧形承托面，两侧立板沿轴向延伸，底部设置水平底板，整体构成开口向上的马鞍形受力骨架。

从受力路径看，筒体压在弧形托板上后，荷载先沿弧面扩散到两侧腹板，再由腹板向下传递到底板，最后通过地脚螺栓或焊接方式进入设备基础。腹板中部开设的圆形孔洞并非单纯减重处理，在较厚支座板件中，这类开孔可以缓解立板大面积连续板面的材料堆积，也为现场穿设小型管线、检查背部焊缝或布置辅助构件留出空间。孔边在建模时应保留圆滑过渡，避免尖角造成应力集中；若设备承受交变温度载荷或频繁启停工况，孔周还需要结合板厚和支座反力进行补强校核。

弧形承托区的设计重点在于贴合半径。鞍座不是通用平面支架，其顶部圆弧必须与所支撑筒节的外轮廓相协调，圆弧角度、接触宽度和垫板布置都会影响筒体局部应力。若弧面半径偏小，接触会集中在鞍座中心区域，筒体局部压痕和附加弯曲应力增大；若半径偏大，则两侧边缘容易先接触，形成不理想的线接触状态。工程建模时通常先依据筒体公称直径、壁厚和保温层形式确定支撑半径，再反推托板折弯或切割轮廓。对于有衬里、薄壁或低温工况的容器，鞍座与筒体之间还常增设垫板，使接触荷载沿环向更均匀分布。

两侧腹板的高度决定了筒体中心距安装基础的高度，也影响底部接管、排液口和保温层的操作空间。现场布置时，不能只看容器本体直径，还要预留筒体下部阀门、排净管、人孔开启方向以及检修人员接近焊缝的空间。底板宽度和长度则受基础螺栓间距、平台梁位置及地基承载能力约束，底板过窄会导致单位面积压力过高，过宽又会增加焊接变形和材料占用。模型中底板向外伸出的翼缘，为地脚螺栓布置和现场找平提供了边界，安装时可通过垫片调整标高，再完成螺栓紧固或点焊固定。

在成套设备布局中，鞍座通常成对使用，其中一端可作为固定侧，另一端保留滑动或热位移补偿能力。容器通入高温介质后，筒体会沿轴向伸长，如果两个鞍座都完全锁死，热膨胀受到约束，支座、焊缝和筒体中都会产生附加应力。固定侧需要承担轴向力并保持设备定位，滑动侧则通过摩擦面、滑板或滚动结构释放位移。三维设计阶段应把两个鞍座的相对中心距、螺栓孔方向、底板长度和基础梁走向统一考虑，避免现场安装后滑动方向被管线或平台构件阻挡。

建模处理上，这类构件适合按焊接装配思路搭建：弧形托板、左右腹板、底板和必要的加强筋分别建立板件，再按实际焊缝位置组合。板厚方向需要明确表达，不能用单片曲面代替承载结构；圆弧面与腹板交接处应保持连续，底板与腹板的角接区域要留出焊脚尺寸空间。若后续用于出图，还需补充鞍座包角、腹板高度、底板孔距、孔径、板厚以及材料规格。制造时，钢板下料后需控制弧面成形精度，焊接顺序宜对称进行，以减少腹板侧弯和底板翘曲。

该结构件适用于化工、能源、食品、水处理及通用工业车间中的卧式容器支撑场景。选型时应结合设备总重、充水重量、筒体直径、地震和风载条件、基础形式以及热位移要求确认尺寸。模型本身把鞍座的弧形承托、立式腹板、中部开孔和底部安装翼缘清晰表达出来，可作为压力容器支座设计、撬装框架布置、设备基础校核和焊接结构教学参考的基础几何构件。
