剖分式连杆连接端盖结构设计

在往复式动力传动、曲柄连杆机构的装配场景中，连杆盖是承担连杆大头剖分面锁紧、维持轴瓦配合精度的核心受力零件，常见于内燃机、活塞式压缩机、冲压设备曲柄滑块机构等需要将曲柄销与连杆大头做可拆连接的工况中。这类零件的核心作用，是与连杆杆身大头端配合，通过螺栓锁紧形成完整的环形轴孔，包裹住曲柄销与轴瓦，将活塞往复运动传递的交变载荷平稳传递到曲轴，同时保证连杆在高速往复摆动过程中，大头孔的圆度、圆柱度不会因交变载荷出现超差变形，避免轴瓦偏磨、烧蚀、螺栓松脱等失效问题。

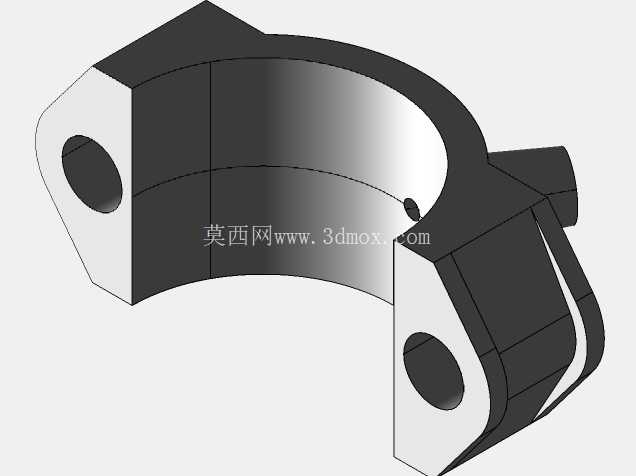

从结构设计逻辑来看，这款连杆盖采用半环形主体结构，两侧对称布置带通孔的安装耳，安装耳的孔位与连杆杆身大头端的螺栓孔完全同轴，用于穿装连杆螺栓实现锁紧。半环的内圆弧面为轴瓦安装基准面，加工精度直接决定轴瓦装配后的贴合度，设计时内圆弧的直径公差通常控制在IT6-IT7级，表面粗糙度不高于Ra1.6，保证轴瓦装配后不会出现错位、窜动。两侧安装耳的结合面需要与连杆杆身的剖分面做配磨加工，平面度误差不超过0.02mm，避免锁紧后结合面出现缝隙导致轴孔失圆。安装耳外侧的小凸台结构，是为了给螺栓头或者螺母提供定位止口，防止螺栓在拧紧过程中出现跟转，同时分散螺栓锁紧时的局部压应力，避免安装耳局部应力集中出现开裂。

从安装边界来看，这类连杆盖的半环内径需要匹配对应规格的曲柄销直径与轴瓦厚度，两侧安装耳的中心距需要与连杆杆身的螺栓孔中心距完全一致，安装耳的厚度需要满足螺栓预紧力下的抗压强度要求，避免长期受交变载荷出现压溃变形。设计时需要重点校核几个关键位置的强度：一是半环本体的横截面抗弯强度，在发动机爆压工况下，连杆大头会受到横向扩张力，半环部分需要承受足够的弯曲载荷不出现开裂；二是安装耳孔位的剪切强度，螺栓预紧力与工作交变载荷共同作用下，安装耳孔位置不能出现剪切断裂；三是结合面的压应力均匀性，需要保证螺栓拧紧后整个剖分面的压应力分布均匀，避免局部应力过大导致轴瓦变形。

在实际装配场景中，连杆盖与连杆杆身通常是配对加工的，不能互换，装配时需要对准杆身上的定位记号，按照规定的扭矩与转角分步拧紧连杆螺栓，避免单侧受力导致盖体变形。这类零件的材料通常选用与连杆杆身一致的高强度中碳钢或者合金钢，模锻成型后经过调质处理，硬度控制在HB240-280区间，兼顾强度与韧性，承受交变载荷时具备足够的抗疲劳性能。内圆弧面与结合面经过精加工后，不需要额外做表面处理，安装耳的通孔需要做倒角处理，避免装配时刮伤螺栓杆部，同时去除加工毛刺防止应力集中。

在机构运行过程中，连杆盖需要持续承受往复惯性力、气体爆发力的交变载荷，循环次数可达每分钟数千次，因此设计时除了静强度校核，还需要做疲劳强度仿真，重点关注半环与安装耳过渡位置的应力集中系数，过渡圆角通常设计为R3-R5，避免直角过渡导致的应力峰值过高。部分大马力机型的连杆盖还会在结合面设计定位销孔或者止口结构，进一步提升装配定位精度，防止工作过程中盖体与杆身出现错位，保证大头孔的形位公差在长期运行中保持稳定。
