SolidWorks填充阵列功能实操应用技巧解析

在机械结构设计、消费电子外观开发、工业防护构件制作等场景中，规则化多孔、网格类特征的创建一直是影响建模效率的核心环节，不少工程师在处理大面域重复特征排布时，习惯用线性阵列加圆周阵列组合的方式完成，不仅需要反复计算阵列间距、边界裁切范围，遇到曲面类基体时还容易出现特征悬空、阵列方向错位的问题，填充阵列功能的合理应用，恰好能解决这类建模痛点。

从实际工程应用来看，填充阵列的适用场景覆盖了多类工业设计需求：设备通风散热面板的网孔排布，需要在指定钣金边界内均匀布置通风孔，同时预留安装螺钉的避让位置；筛分设备的筛网结构，要根据筛分物料的粒径调整孔型与排布密度，保证开孔率符合工艺要求；消费电子的金属外壳装饰纹理，需要在弧面基体上实现均匀的网格特征，兼顾外观质感与结构强度；甚至部分轻量化结构设计中，也会用填充阵列在承重构件上布置减重孔，在保证结构刚度的前提下降低零件整体重量。

填充阵列的设计逻辑，核心是先定义需要填充的边界范围，再选择适配的阵列排布模式，最后对特征生成规则做参数约束。实际建模过程中，首先要确认填充边界的封闭性，不少新手容易出现边界草图存在开放端点、边界线重叠的问题，导致阵列生成失败或者特征溢出设计范围，边界草图不需要完全约束在同一平面，针对曲面类填充需求，可以直接选择曲面的边线作为填充边界，软件会自动将阵列特征投影贴合到曲面上，省去了手动投影草图、逐个调整特征位置的步骤。

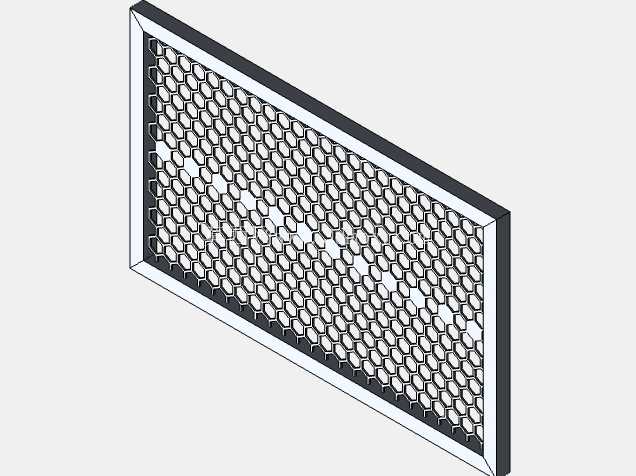

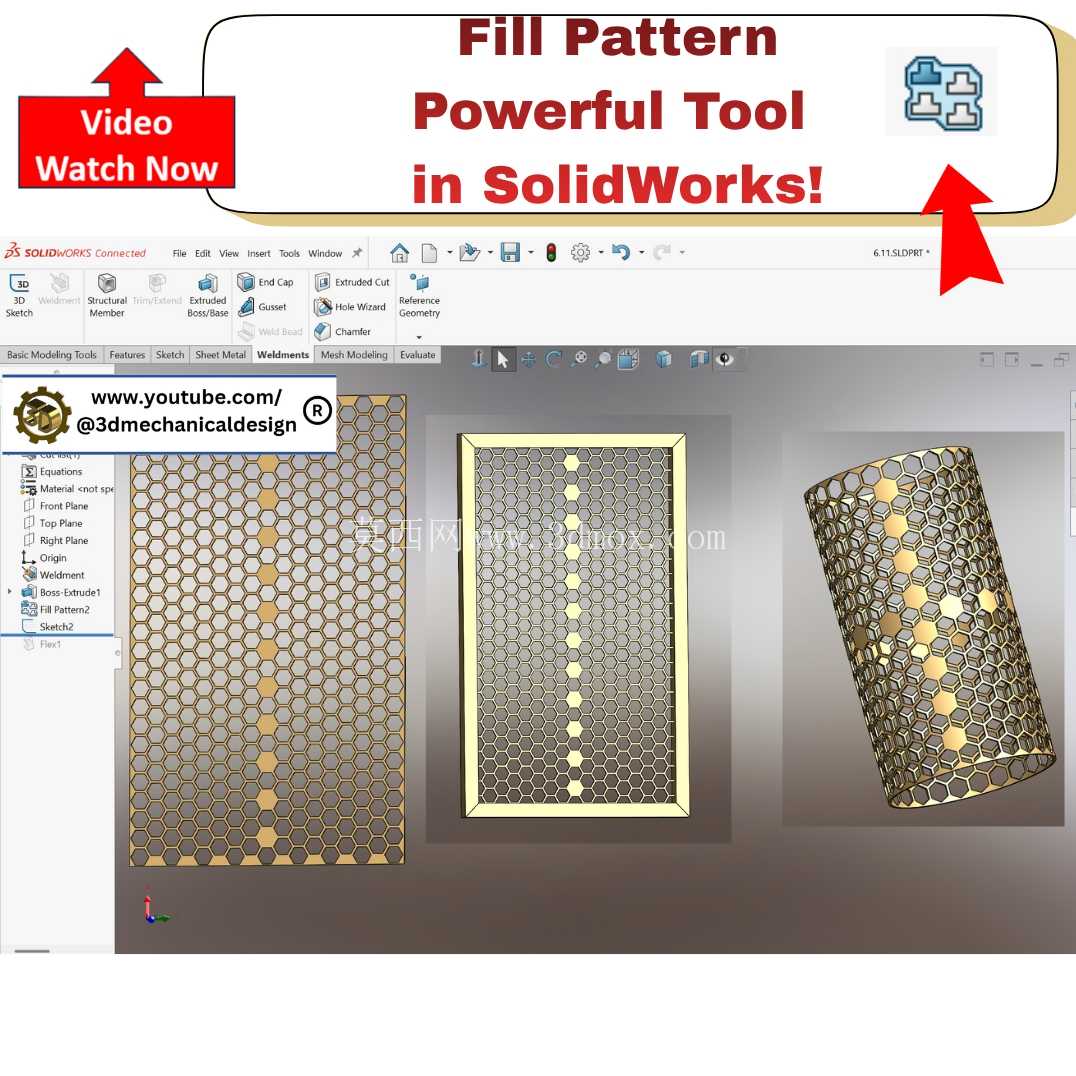

排布模式的选择需要匹配具体的使用需求：穿孔排布模式适合通风、筛分类结构，孔位交错布置能最大化单位面积的开孔率，同时避免直列排布带来的应力集中问题；圆周排布模式适合端盖类、回转类零件的特征布置，能保证特征沿径向均匀分布，和回转基体的加工工艺适配；方形排布模式更适合和安装位对齐的结构，比如设备面板上的按键预留孔、安装固定孔，能和整体的安装基准保持坐标统一；多边形排布模式则多用于装饰性纹理、轻量化蜂窝结构的创建，正六边形的排布方式能在相同开孔率下获得更好的结构刚度，这也是不少防护网、承重格栅选择六边形孔型的核心原因。

建模过程中需要重点关注安装边界的预留问题，不少工程师在做填充阵列时直接让特征铺满整个边界，忽略了零件边缘的安装边、焊接位、螺钉过孔的避让空间，实际生产时会出现孔位开到安装边上、特征和装配结构干涉的问题。在填充阵列的参数设置中，可以通过设置边距参数，让阵列特征和填充边界保持固定的安全距离，针对需要避让的局部位置，还可以通过跳过实例的功能，手动取消对应位置的特征生成，不需要重新编辑整个阵列的边界草图。

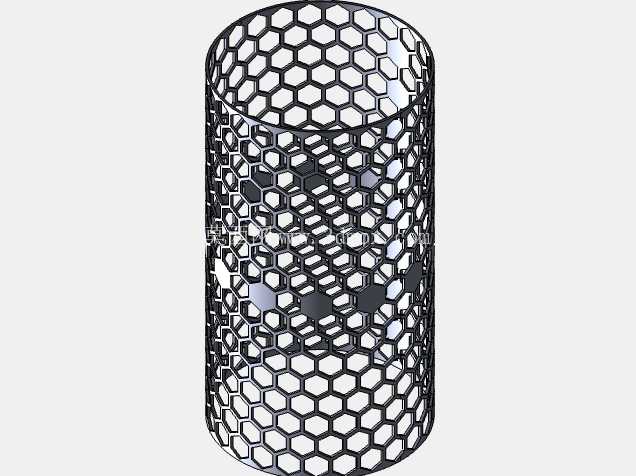

针对异形曲面的填充阵列，需要注意特征的生成方向设置，默认的垂直于草图平面方向生成的特征，在大曲率曲面上会出现特征深度不一致、侧壁倾斜的问题，这时候需要将特征方向设置为垂直于曲面本身，同时调整特征的延伸方式，保证每个阵列生成的特征深度统一，不会出现曲面低位处特征穿透、高位处特征深度不足的问题。如果是做薄壁类零件的阵列特征，还要注意阵列特征和薄壁厚度的匹配，避免孔间距过小导致零件成型后出现结构断裂、注塑件缺胶的问题，一般来说热塑性塑料件的孔间距要大于2倍孔径，钣金件的孔间距要大于1.5倍板厚，这类工艺参数可以直接整合到填充阵列的间距设置中，从建模阶段就规避工艺缺陷。

不少工程师在使用填充阵列时容易忽略特征种子的选择，填充阵列的源特征不需要做的过于复杂，尤其是大面域阵列时，过于复杂的源特征会导致整个零件的建模文件体积暴涨，后续工程图生成、装配体调用时出现卡顿。可以先做简化的源特征完成阵列，最后再对阵列后的特征做细节补充，或者将阵列特征做轻量化处理，在不影响结构表达的前提下提升软件运行效率。针对需要做参数化调整的结构，可以将填充阵列的间距、边距、孔型尺寸和零件的整体参数做关联，比如筛网的筛分粒径变化时，只需要修改全局参数就能自动更新整个阵列的尺寸，不需要逐个修改特征参数，大幅提升系列化零件的设计效率。

从实际加工落地的角度看，填充阵列生成的特征要和后续加工工艺适配：如果是激光切割、冲压加工的钣金件，阵列特征的孔型要尽量避免过小的尖角，减少刀具损耗；如果是注塑模具上的阵列特征，要注意拔模角度的统一，避免阵列特征出现拔模方向不一致导致的脱模卡滞；如果是3D打印的轻量化结构，可以在填充阵列的参数中调整特征的填充密度，匹配打印件的承重需求，不需要额外做轻量化处理。
