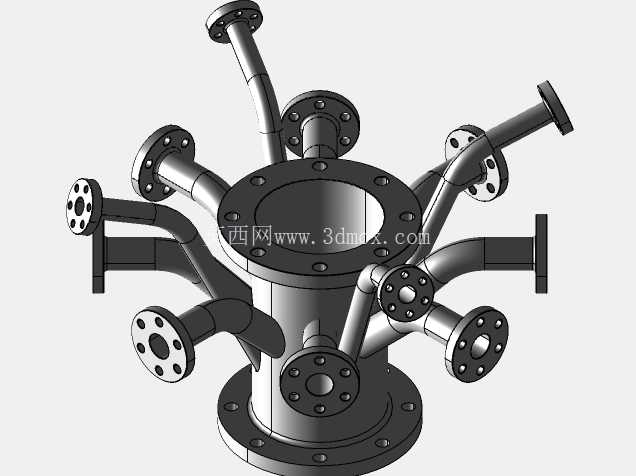

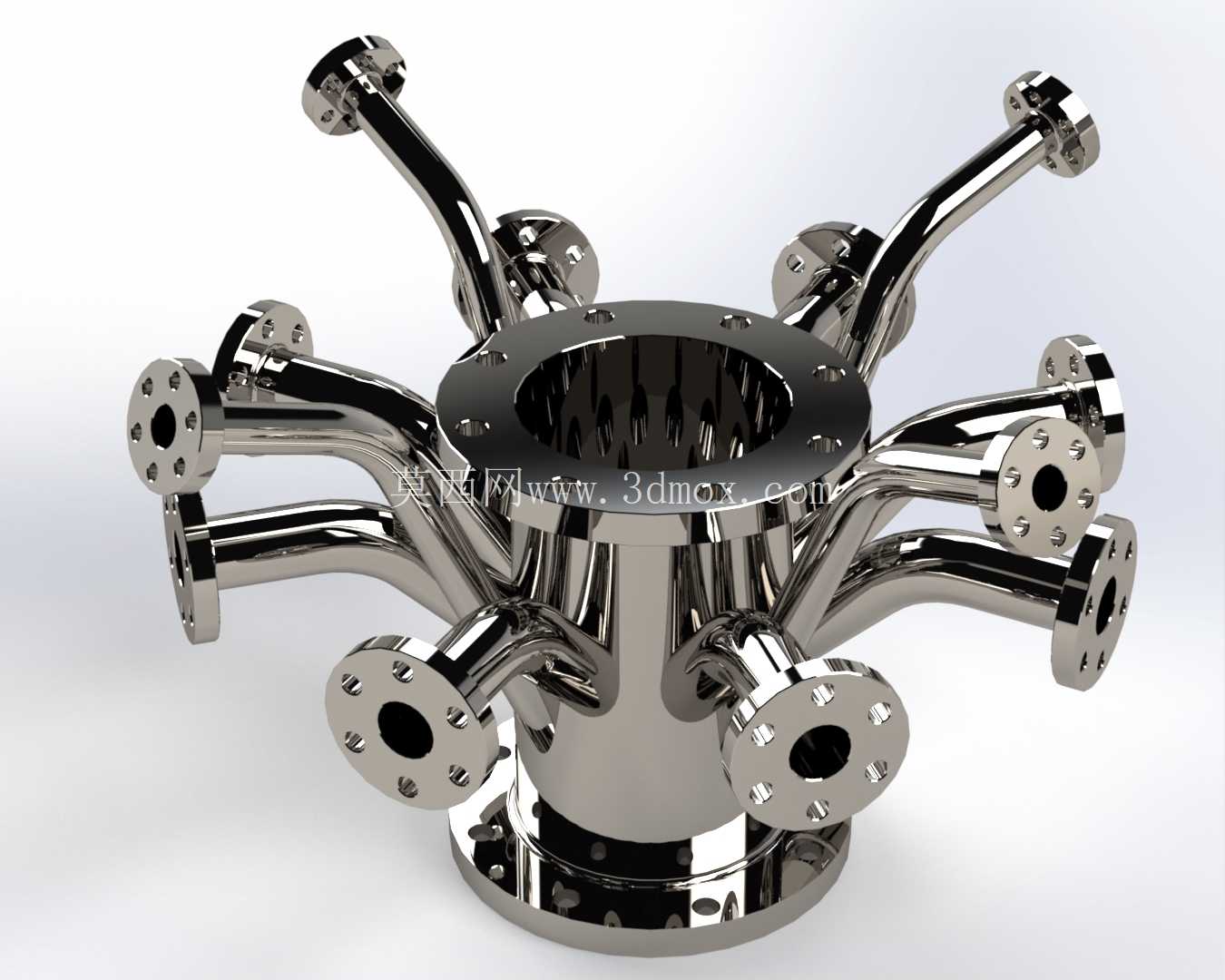

多通路法兰式流体分配集成管路结构

　　该多通路集成管路结构主要应用于流体输送系统中的介质分流与汇流工况，常见于精细化工配料系统、食品饮料无菌灌装生产线、水处理多支路过滤单元以及实验室流体试验台架等场景，可替代传统多管件拼接的分散管路布局，减少管路连接点数量，降低介质泄漏风险，同时压缩管路系统整体占用空间。从实际功能来看，该结构可实现单路主管道输入后，向多个不同方位的支路同步输送介质，也可反向将多个支路的介质汇总至主管道，适配不同压力等级的洁净流体、腐蚀性流体输送需求，所有支路接口均采用标准法兰连接形式，可直接与对应通径的法兰管道、阀门、仪表设备对接，无需额外加工转换接头。

　　设计过程中优先考虑了管路内部的流道平顺性，所有支路弯管段均采用大曲率半径过渡，避免直角弯折造成的介质流阻激增、局部紊流及冲蚀磨损问题，主筒体上下两端均设置带螺栓孔的连接法兰，上端法兰可适配快开盲板、过滤器滤芯组件或者压力检测仪表，下端法兰可直接固定在支架或者反应设备顶部接口，安装时无需额外设计转接支座。各支路接口沿主筒体周向分层排布，相邻接口的周向角度、轴向间距均经过干涉校验，保证每一路法兰连接时螺栓有足够的操作空间，不会出现相邻管路扳手操作空间不足的问题；主筒体壁厚根据公称压力等级计算取值，弯管段与主筒体的连接位置采用圆角过渡焊接结构，建模时已做应力集中区域的圆角处理，避免长期承压运行时焊缝位置出现疲劳开裂。

　　从安装边界来看，主筒体上下法兰的螺栓孔采用均布设计，可适配不同安装角度的固定需求，各支路伸出长度统一，外接管道后不会出现管路相互碰撞的情况，整体结构的重心沿主筒体轴线分布，立式安装时稳定性较好，无需额外加装支撑筋即可满足常规工况的承重需求。建模过程中对所有法兰的密封面尺寸、螺栓孔中心距、通径尺寸均严格遵循对应公称压力的法兰标准，弯管部分的壁厚与主筒体保持一致，内部流道做了等直径处理，不会出现局部通径变化造成的压力损失，所有棱角位置均做了工艺倒角处理，既避免加工及安装过程中锐边划伤操作人员，也可减少焊接作业时的应力集中点。

　　该结构相比传统的管道焊接拼装方案，集成度更高，现场安装时仅需对接各支路法兰及主筒体两端法兰即可完成装配，可大幅缩短现场施工周期，同时减少了焊缝数量，降低了后期运维过程中泄漏点排查的工作量，对于需要频繁调整支路配置的流体系统，该集成结构也可通过在支路法兰处加装盲板的方式，灵活调整通路数量，适配不同的工艺调整需求。
