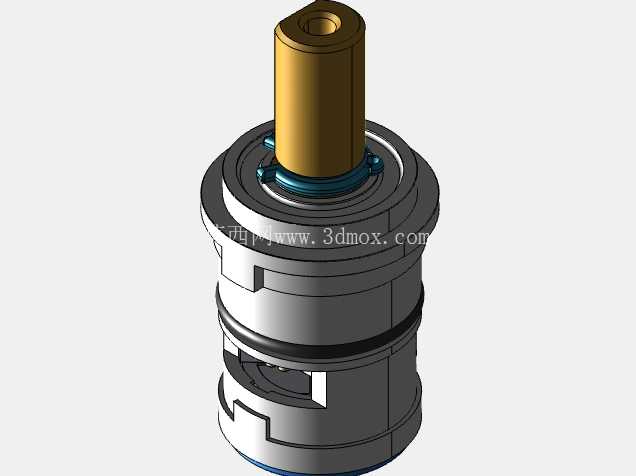

二分之一英寸90度朝林陶瓷阀芯结构

　　日常卫浴出水控制场景里，这类90度转角陶瓷阀芯是单柄混水龙头的核心控制部件，区别于传统橡胶密封的阀芯结构，陶瓷密封副的耐磨特性直接决定了龙头的使用寿命，不少民用厨卫、公共盥洗区域的龙头故障，本质都是阀芯密封面磨损导致的滴漏、窜水问题，这款1/2规格的阀芯适配市面上绝大多数常规口径的单柄冷热龙头，安装时不需要额外改造龙头本体的腔体尺寸，替换维护的门槛很低。从结构设计逻辑来看，阀芯整体采用同轴分层装配思路，最上方的阀杆是扭矩输入部件，90度的转动行程对应水路从全闭到全开的状态，阀杆和上层陶瓷动片通过卡接结构联动，转动过程中不会出现相对滑移，避免长期使用后开关行程错位的问题。

　　阀杆外围的密封件采用径向抱紧结构，既可以减少转动时的摩擦阻力，又能防止上层腔体的水顺着阀杆间隙向外渗漏，很多廉价阀芯用一段时间后阀杆位置冒水，就是这道密封的结构设计不合理、压缩量预留不足导致的。中间的陶瓷密封副是整个阀芯的核心功能区，动片和定片都采用高致密氧化铝陶瓷材质，平面度控制在微米级，贴合后依靠水压实现自密封，不需要额外施加很大的轴向压紧力就能实现零泄漏，这也是陶瓷阀芯操作手感轻便的核心原因——相比橡胶密封需要很大的压紧力才能封水，陶瓷密封的转动扭矩可以控制在很小的区间，老人小孩操作都不需要费很大力气。

　　定片上的进水孔对应冷、热两路进水，动片随阀杆转动时，通过改变和定片过水孔的重合面积，同时调节冷热水的混合比例和总出水流量，90度的行程设计刚好把全关、冷水全开、混合水、热水全开的逻辑整合在单次扳动行程里，符合日常使用的操作直觉。阀芯外层的壳体采用高强度工程塑料注塑成型，外壁的定位凸筋和龙头内腔的定位槽匹配，安装时不会出现跟转的问题，壳体上的密封圈采用多道环形设计，分别隔开冷热水进水腔和出水腔，避免不同腔体之间窜水，不少用户遇到的龙头关不住、冷水侧出热水的问题，大多是壳体密封圈错位或者老化导致的。

　　从安装边界尺寸来看，这款1/2规格的阀芯外径适配常规龙头35mm标准安装腔体，总高度控制在常规龙头的腔体容纳范围内，顶部阀杆的尺寸和标准手柄的安装孔匹配，不需要额外定制手柄配件，替换时只需要拆掉龙头顶部的压帽，取出旧阀芯放入新阀芯，重新锁紧压帽就能完成维修，整个过程不需要特殊工具，普通用户对照说明就能操作。实际选型时需要注意，这类陶瓷阀芯虽然通用度很高，但要确认阀杆的扁位方向和原有手柄的行程匹配，避免出现安装后手柄开关方向反向的问题；另外陶瓷片虽然硬度高耐磨，但抗冲击性能差，安装时不能用硬物敲击阀芯，也不能在有硬质沙粒的水路环境里使用——如果入户水路没有前置过滤，沙粒进入阀芯密封面会直接硌伤陶瓷片，造成密封失效，这也是很多新换阀芯很快出现滴漏的核心诱因，和阀芯本身质量无关，是水路杂质导致的损坏。从建模还原的角度来看，这个模型完整还原了阀芯内部的装配关系，包括各道密封圈的安装槽位置、陶瓷片的联动结构、壳体的定位特征，不管是做龙头整体结构设计时调用配套，还是做维修拆解演示的素材，都能直接复用，不需要再重新测绘尺寸。实际生产中这类阀芯的装配公差控制很严格，陶瓷片的贴合面不能有任何翘曲，壳体的同轴度要控制在0.1mm以内，否则会出现转动卡滞、密封不严的问题，模型里也体现了各部件之间的配合间隙，符合实际量产产品的尺寸公差要求，不会出现建模时干涉、实际装不进去的问题。
