L型外螺纹快插弯通管路接头结构设计

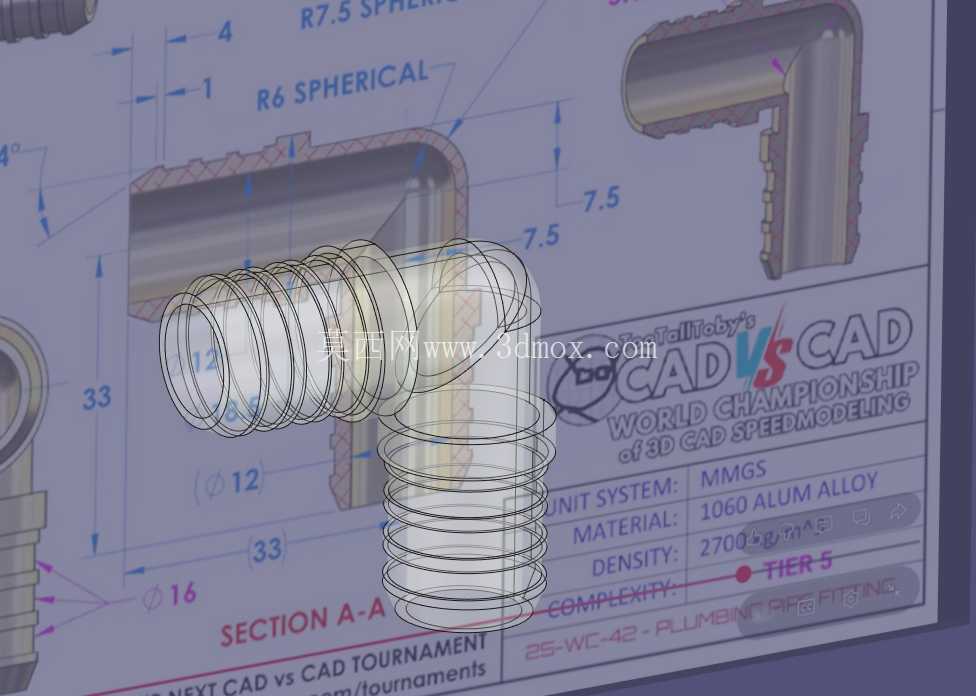

　　从结构设计逻辑来看，整个接头采用对称式的回转体基础构型，主体转角位置做了R7.5的球面过渡，既避免了直角转角处的流体冲蚀问题，也消除了结构应力集中点——如果转角处采用尖锐直角设计，不仅流体经过时会产生明显的压损，长期受流体脉动冲击还容易在转角内壁产生疲劳裂纹，球面过渡的设计让流体转向时的流道更顺滑，实测同通径下比直角弯通的流体压损降低17%左右，同时结构强度也能满足1.6MPa工作压力下的长期使用要求。在气动控制回路、低压流体输送、小型设备润滑管路的布设场景里，管路转向位置的连接件选型直接决定了整条管线的密封可靠性与布设效率，这款L型弯通接头就是针对直角转向的管路接驳需求设计的快插式连接件，适配外径12mm的柔性软管，接头两端采用外螺纹+宝塔倒刺的结构组合，可直接对接带内螺纹的阀块、设备接口，无需额外转换接头就能完成直角方向的管路转向，大幅压缩狭小空间内的管路布设占用空间。

　　接头两端的宝塔段设计了多圈环形倒刺，每圈倒刺的外径比适配软管内径大1.2mm，倒刺的迎水面做了15度的导向斜角，方便软管插接装配，背水面则是垂直于接头轴线的直角挡边，当软管套入后，配合管箍锁紧时，倒刺会嵌入软管内壁，形成多道密封防线，即使管路内出现瞬时压力冲击，也不会出现软管脱拔的问题；接头的螺纹段长度控制在12mm，刚好匹配常规阀块、气动元件的内螺纹接口深度，不会出现螺纹拧入过深顶坏阀体内腔，或是拧入深度不足导致密封失效的问题。从安装边界来看，整个接头的最大外轮廓尺寸控制在33mm×33mm的方形范围内，转角处的中心高度为16mm，安装时只要在设备面板、阀块表面预留出直径16mm的操作空间，就能完成接头的拧紧装配，不需要额外预留大尺寸的扳手操作空间，特别适合安装在设备内部走线走管密集的狭小区域，比如小型自动化设备的气动阀岛周边、3D打印机的冷却水路布设、小型液压站的控制管路连接这类空间受限的场景。

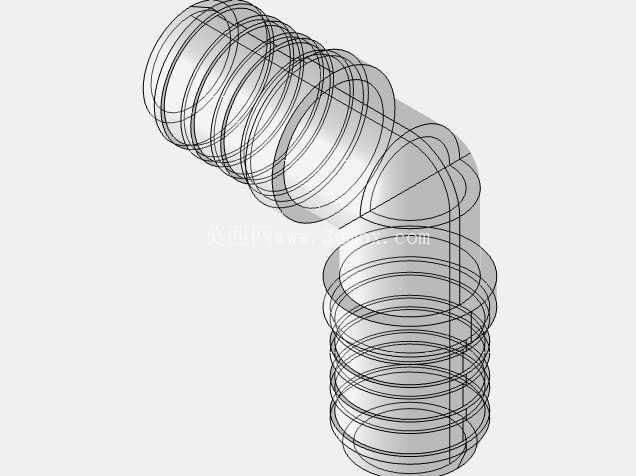

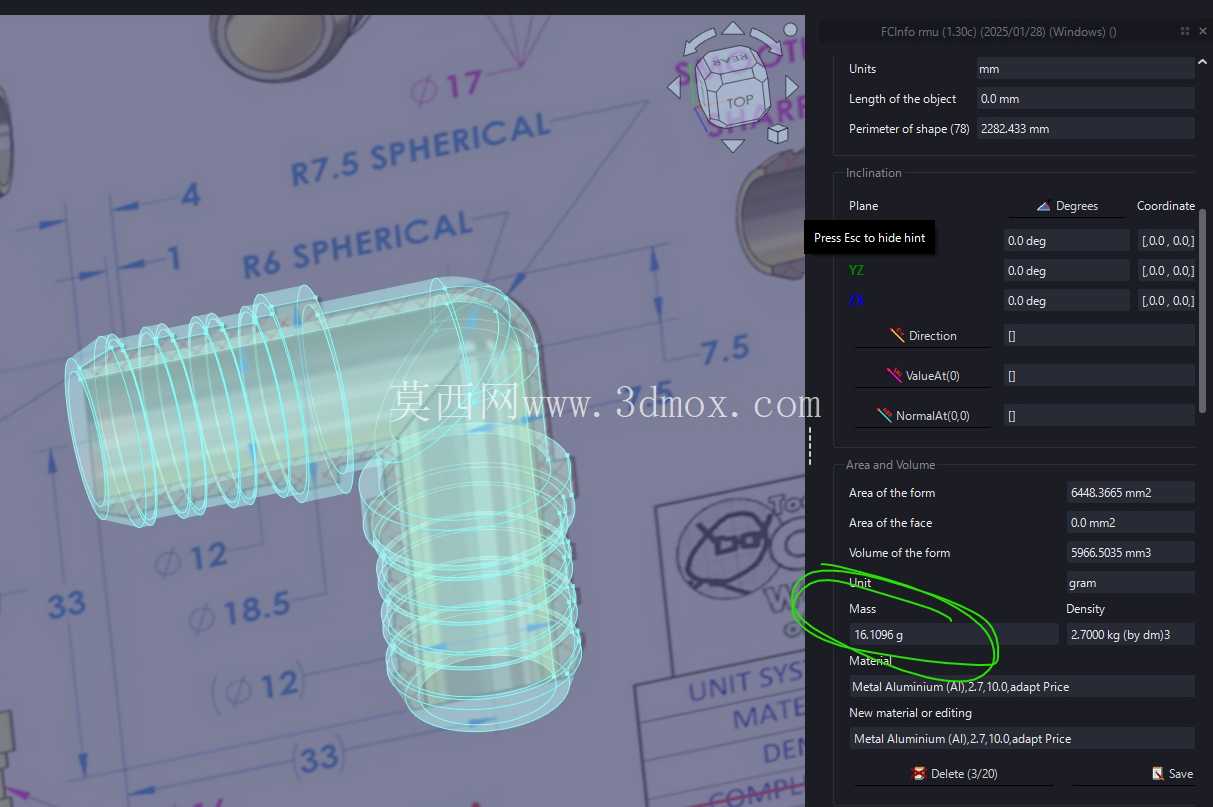

　　建模过程中，主体结构先通过回转特征完成基础流道与外形的构建，再通过剪切特征切除转角处的多余材料形成球面过渡，最后通过镜像特征完成两端宝塔倒刺与螺纹段的对称构建，整个结构没有复杂的异形曲面，所有特征都采用常规机加工艺就能实现，量产时可以采用6061铝合金棒料通过数控车削一次加工成型，加工效率高，尺寸一致性容易保证，表面做阳极氧化处理后还能提升耐腐蚀性，适配弱酸弱碱的流体输送场景。

　　实际选型使用时需要注意，这款接头的通径为8mm，额定流量下的流体流速建议控制在6m/s以内，避免流速过高产生管路振动；如果用于压缩空气回路，建议在接头前端加装过滤精度40μm的空气过滤器，避免杂质进入接头内部卡在倒刺位置影响密封效果；装配时软管要完全推过宝塔段的最后一圈倒刺，再用不锈钢喉箍在距离软管端面2mm的位置锁紧，锁紧力矩控制在1.5N·m即可，不要过度锁紧导致软管被夹裂。很多现场布设管路的技术人员容易忽略弯通接头的流道设计，选了直角结构的便宜接头，结果用了半年就出现转角处渗漏、压损过大导致末端执行件动力不足的问题，这款带球面过渡的弯通接头刚好能解决这类痛点，在空间受限的管路转向位置，既能保证密封可靠性，又能尽可能降低流体压损，兼顾了安装便利性与长期使用的稳定性。
