三轮车多工位连接弯板结构设计

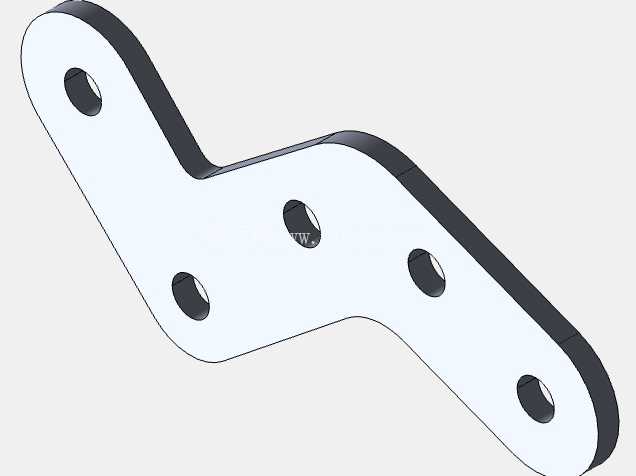

这款弯板类连接件主要适配非道路三轮作业车辆的车架连接点位，在非铺装路面行驶场景下承担轮组与车架间的载荷传递作用，是保障车辆行驶稳定性的关键受力零件。从结构形态来看，零件整体采用等厚板材冲压弯折成型，弯折角度经过多轮工况校核，匹配车架对应安装位的空间夹角，避免装配后出现应力集中的硬接触问题。零件上分布的五个通孔均为安装定位孔，孔位公差按照IT12级精度控制，既满足普通螺栓穿装的间隙要求，又能保证装配后连接件不会出现多余窜动，孔边缘做了0.5mm的倒角处理，去除冲压毛刺的同时，避免螺栓紧固时刮伤螺纹表面的防腐层。

在实际应用场景中，这类连接件多用于农用三轮运输车、场地作业三轮设备的悬架与车架衔接位置，车辆在坑洼路面行驶时，轮端的跳动冲击会通过该零件传递至车架主梁，因此零件的弯折圆角处做了局部加厚的应力分散设计，避免长期交变载荷下出现疲劳断裂问题。设计阶段首先确定的是安装边界尺寸：零件整体厚度适配同系列车型通用的6mm板材规格，两端安装孔的中心距严格匹配现有车架的预留孔位，不需要对原有车架做额外打孔改造，可直接替换原有老旧损坏的连接零件，降低售后维修的改造成本。

从功能特性上看，零件的弯折形态避开了车架上的线束固定卡扣、油路管线的布置空间，装配后不会与周边零部件产生运动干涉，五个安装孔分别对应轮组摇臂、减震器下支点、车架侧梁三个不同部件的连接点位，单个零件即可实现三个部件的衔接固定，减少了整车的连接件数量，降低装配工序的复杂度。零件表面采用电泳防锈处理，适配户外作业的高湿度、多扬尘使用环境，板材选用Q235碳素结构钢，兼顾结构强度与冲压成型的工艺性，不需要后续额外的机加工工序即可完成生产，制造成本控制在较低区间，适合批量配套使用。

设计过程中针对非道路行驶的颠簸工况，对零件做了有限元受力校核，在满载1.5倍冲击载荷的工况下，零件最大应力出现在弯折处的内圆角位置，应力值远低于材料的屈服强度，安全系数满足非道路车辆的设计规范要求。孔位的排布方向与螺栓的受力方向垂直，保证螺栓受剪状态下的连接可靠性，避免长期使用后螺栓出现松动滑脱问题。零件的外边缘全部做了圆角钝化处理，装配过程中不会划伤操作人员的手部，也不会在车辆行驶过程中割伤周边的管线部件。

在安装适配性上，该零件的整体外轮廓尺寸控制在较小范围内，不需要拆卸周边过多部件即可完成更换作业，维修时仅需要将对应孔位的螺栓拆卸，即可取下旧件更换新件，单点位更换作业时长可控制在15分钟以内，大幅降低售后维修的时间成本。针对不同载重版本的三轮车型，该结构可通过调整板材厚度实现不同承载等级的适配，不需要修改整体外形与孔位参数，即可形成系列化的零件型号，覆盖从0.5吨到2吨载重的车型配套需求。
