GY-530 VL53L0X飞行时间激光测距传感模块

在做小型移动机器人避障、智能仓储货位检测、桌面级人机交互设备的近距测距方案选型时，VL53L0X方案的ToF测距模块是很多结构工程师会优先纳入评估清单的器件，这次还原的GY-530版本模块，就是针对该测距芯片做的外围电路集成化封装，省去了工程师自行做芯片外围布线、电平匹配的冗余工作。从实际落地的应用场景来看，这类模块常被布置在AGV小车的底盘四周做近距障碍物检测，相比传统的红外对管测距，它不会受被测物体表面颜色、反光率的过度干扰，在黑色哑光物料、透明包装件的测距场景下，数据跳变幅度要小很多；也有不少开发者把它集成在智能台灯、自动感应皂液器这类消费电子产品里，用来检测人体或物体的靠近距离，触发对应的设备动作。

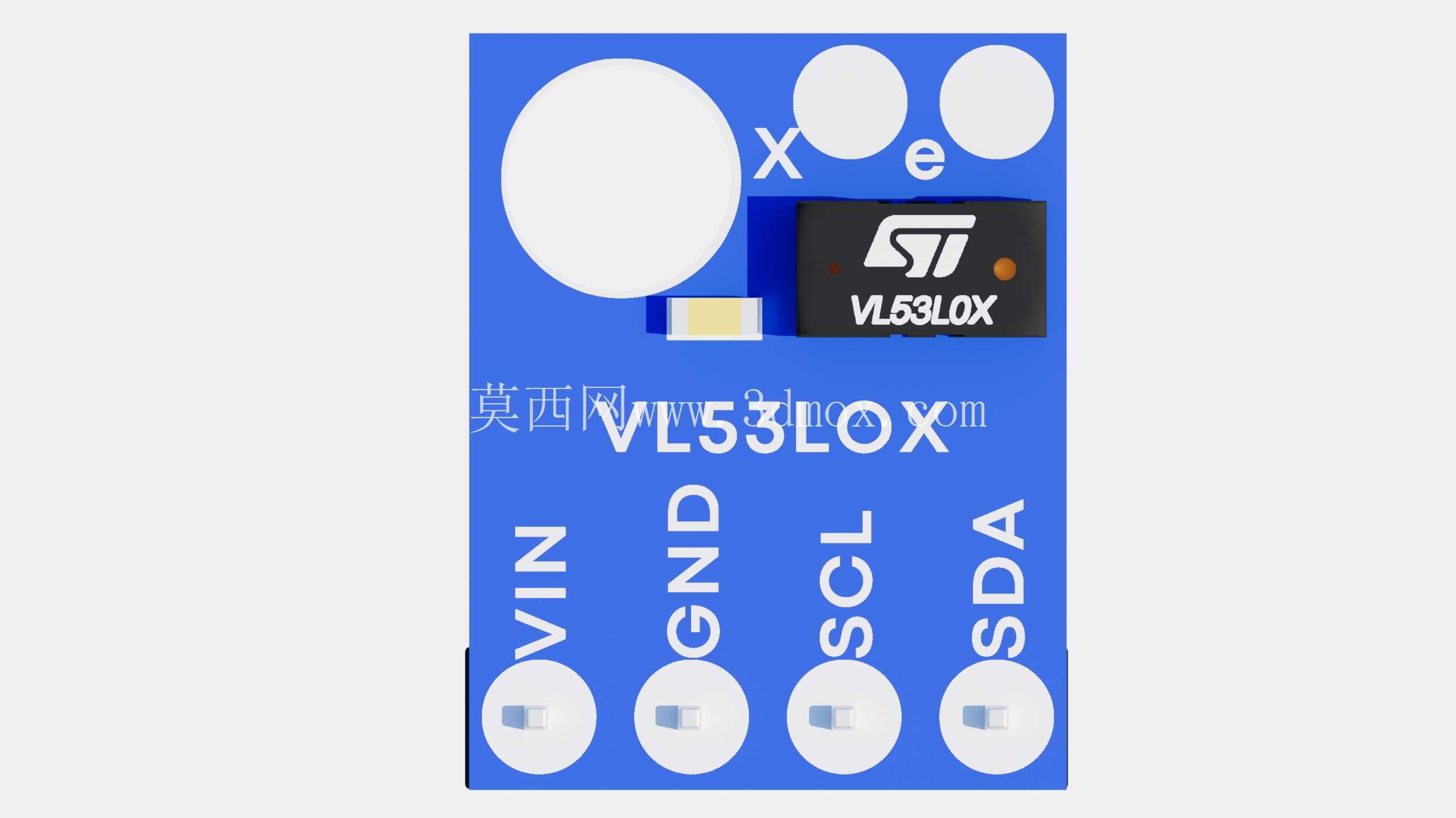

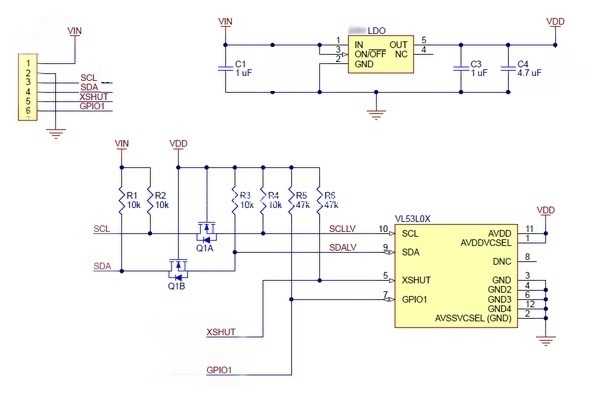

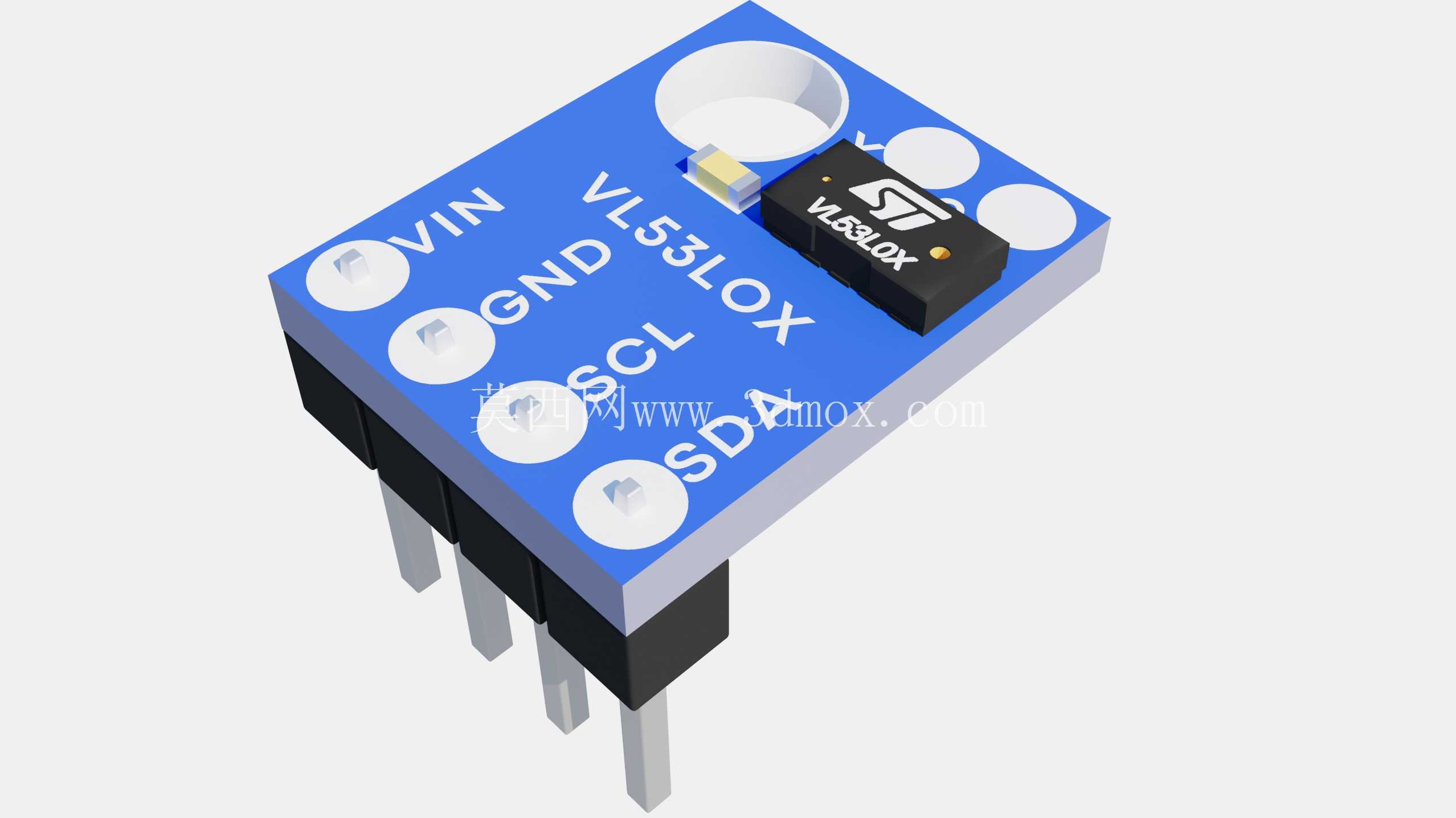

从功能特性上看，这款模块集成了VL53L0X测距核心，通过I2C接口和主控单元通讯，板载的电平转换电路可以兼容3.3V与5V的主控系统，不用额外外接电平转换模块，减少了外围电路的布线复杂度。模块板上引出了VIN供电引脚、GND公共地引脚、SCL时钟引脚、SDA数据引脚，排针采用标准2.54mm间距设计，既可以直接插在面包板上做原型验证，也可以通过直插排针焊接在定制PCB上做量产集成。板上预留的单孔安装位，是很多工程师容易忽略的结构细节，这个安装孔的孔径匹配M2规格的螺丝，在做设备内部固定时，可以直接通过铜柱加螺丝的方式把模块锁在安装支架上，不用额外做定制固定压片，减少了结构件的设计工作量。

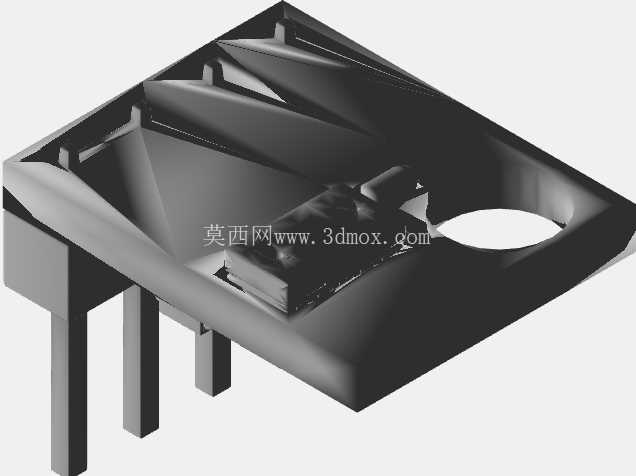

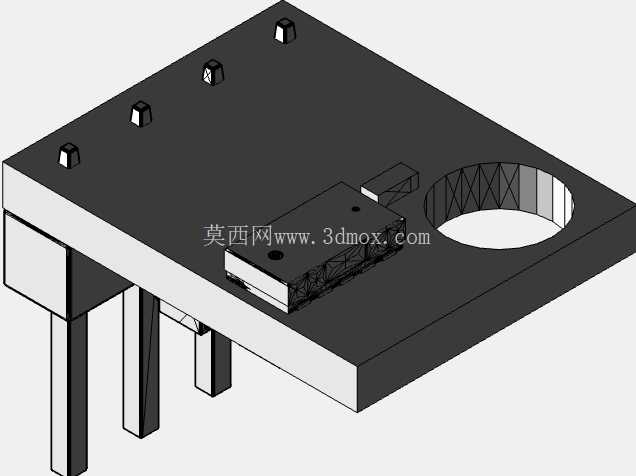

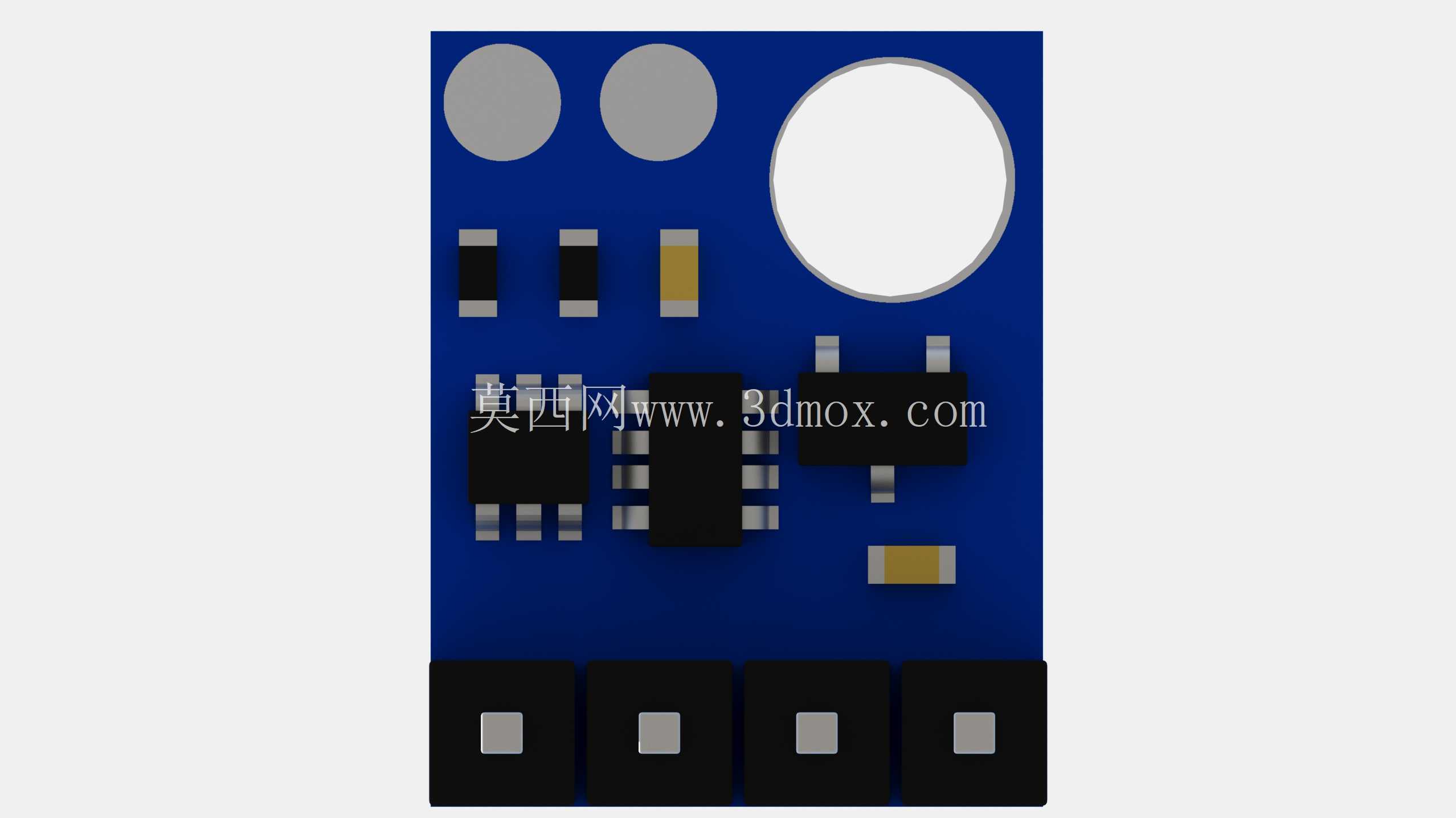

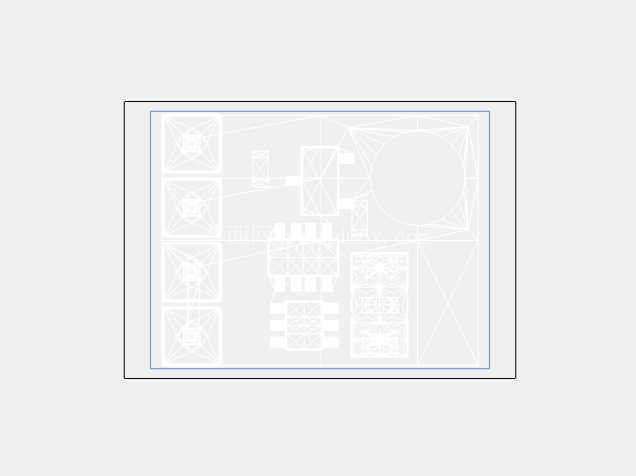

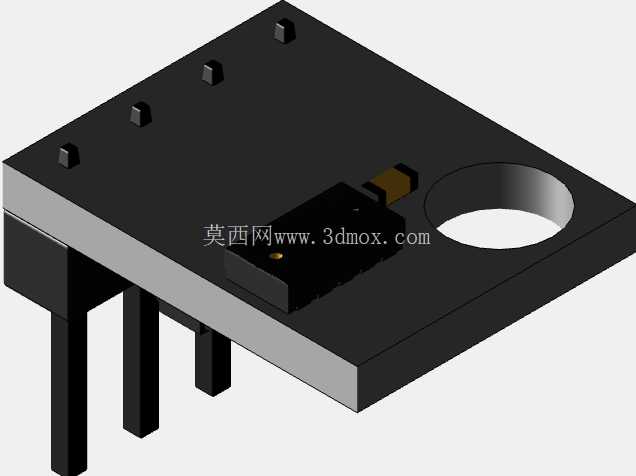

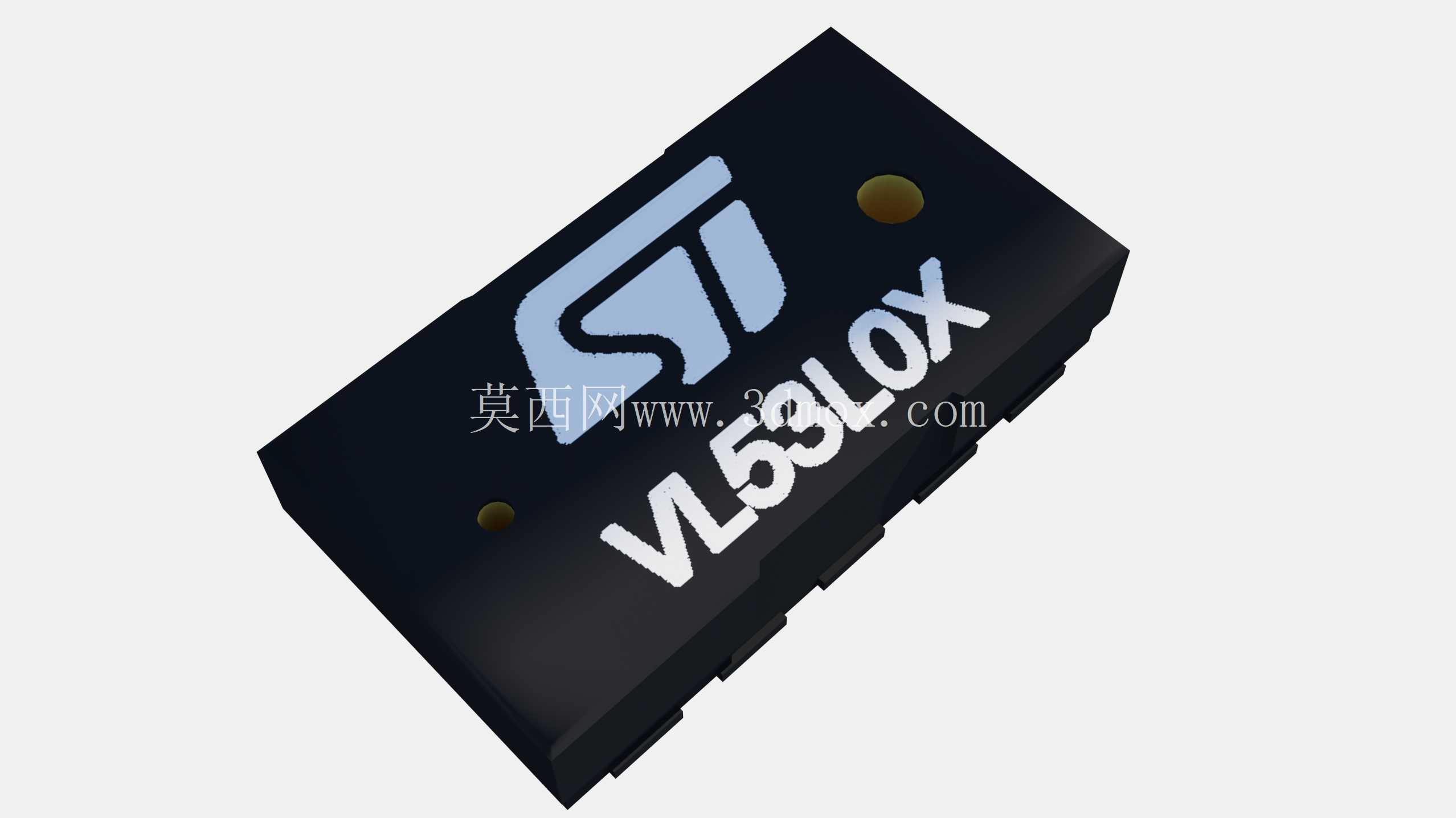

做这个模块的三维建模时，首先要确认核心器件的尺寸边界：VL53L0X芯片本身的封装尺寸、屏蔽罩的高度是建模的核心基准，屏蔽罩顶部的丝印标识要和实物对齐，避免后续做结构干涉检查时出现尺寸误判。PCB板的厚度按照常规1.6mm的FR4板材厚度设定，板边的圆角处理、焊盘的位置尺寸要和实际封装完全匹配，排针的伸出长度要兼顾焊接余量与插装需求，排针引脚的截面尺寸按照标准0.64mm见方做还原，保证在做装配模拟时，能准确判断排针和母座的配合间隙。安装孔的位置要和PCB板边保持足够的安全距离，避免螺丝安装时和板上走线出现干涉，板上的丝印层内容包括引脚标识、模块型号字样，都按照实物的排版位置做还原，方便后续做整机BOM核对时快速识别器件。

从安装边界的尺寸来看，整个模块的长宽尺寸控制在极小的范围内，适合布置在设备内部空间局促的位置，比如机械臂的末端执行器上，用来检测末端和被抓取物体的距离，不会因为模块体积过大影响末端的负载与动作范围。模块的整体高度包含排针与顶部芯片屏蔽罩，在做结构堆叠设计时，要在模块上方预留至少1mm的安全间隙，避免屏蔽罩和上层结构件接触造成短路，同时要注意测距芯片的光学窗口前方不能有透明或半透明的结构件遮挡，否则会造成测距数据的偏差，很多新手工程师在做结构设计时容易忽略这点，把透明装饰片盖在传感器窗口前方，最终导致测距功能异常。

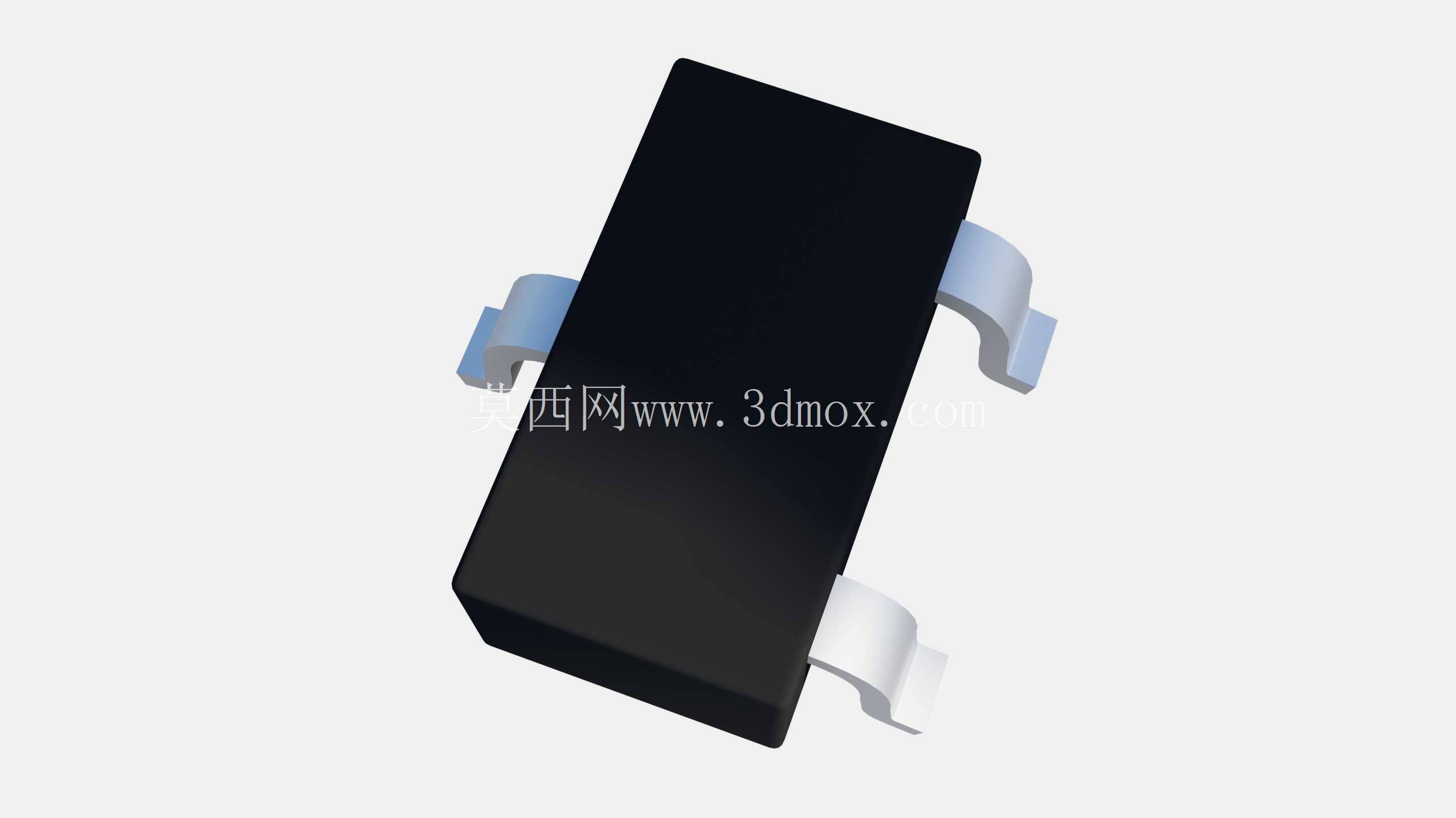

在实际选型验证阶段，用精准的三维模型做装配模拟，可以提前发现很多安装干涉问题：比如排针和旁边其他接插件的间距是否足够插拔操作，安装孔位和设备内部的加强筋是否存在位置冲突，模块的供电走线是否能顺着板边的空隙顺利引出。这类小型传感模块虽然结构不复杂，但如果尺寸还原不准，在做整机装配时很容易出现装不上、固定不稳、接口对位偏差的问题，尤其是在做紧凑型智能硬件的结构设计时，毫米级的尺寸误差就可能导致整个内部堆叠方案需要重新调整。建模过程中对板上各个元器件的高度做了逐一核对，包括电源指示灯、限流电阻这些小型贴片器件的高度都做了还原，保证在做高度方向的干涉检查时，不会因为忽略小型器件的高度而出现装配问题。
