剪式车载手摇千斤顶三维结构设计

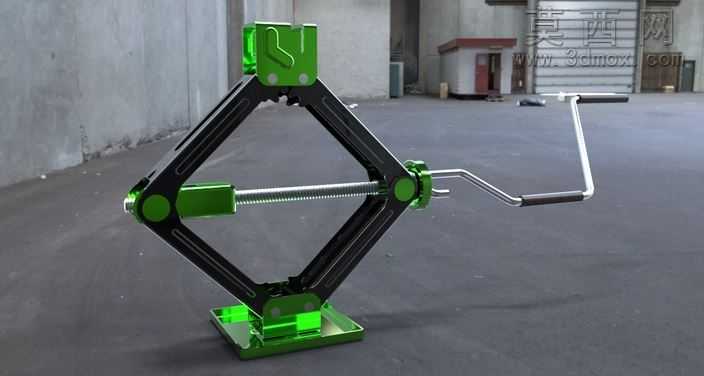

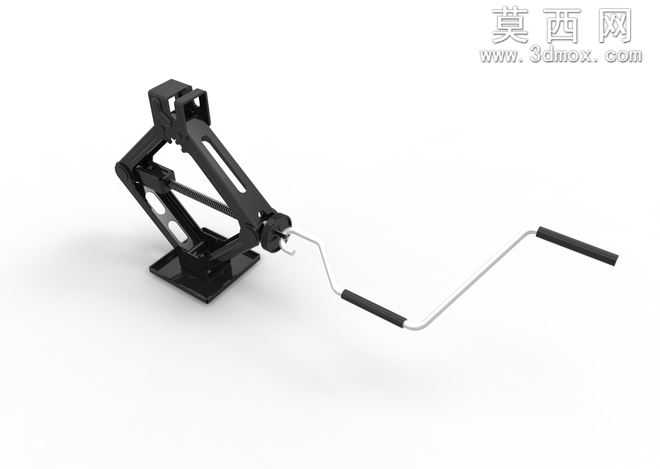

本作品为剪式车载手摇千斤顶的三维建模设计，整体采用Solid Edge ST4完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了剪式千斤顶的全部零部件结构与运动配合关系。模型主体采用高强度金属材质设定，底座、上下支撑臂、顶部承托台均赋予哑光黑色金属质感，表面做了细微的磨砂纹理处理，模拟真实冲压钢材的表面质感，传动丝杆部分赋予亮面金属材质，通过光影渲染突出丝杆的螺纹细节与传动结构特征，调节摇柄部分做了防滑纹理的细节刻画，还原真实产品的握持操作结构。结构设计上，该千斤顶采用经典的菱形剪式铰接结构，两组对称的支撑臂通过中部铰接轴连接，底部铰接端与方形防滑底座相连，顶部铰接端集成弧形承托面，可贴合汽车底盘的支撑点位避免滑脱，中部贯穿的梯形螺纹丝杆与两侧支撑臂的螺母座配合，通过摇柄转动丝杆即可带动两侧支撑臂收拢或展开，实现千斤顶的升降动作，所有铰接位置均预留了合理的装配间隙，可在软件中实现完整的升降运动仿真，验证结构的运动行程与干涉情况。设计过程中充分考虑了车载千斤顶的使用场景，底座做了加宽加厚处理提升支撑稳定性，支撑臂上开设了多组减重孔，在保证结构强度的前提下降低整体重量，顶部承托台设置了防滑卡槽结构，避免顶升过程中出现滑脱风险，所有零部件的壁厚、铰接轴直径、丝杆螺距等参数均参考市面主流车载千斤顶的行业标准设定，既保证了模型的外观还原度，也具备实际的结构参考价值，可用于汽修工具类产品的结构演示、教学案例或者二次开发设计参考。渲染阶段采用了工作室纯白背景布光，通过多组柔光光源突出模型的结构轮廓与材质质感，阴影做了柔化处理，清晰展现剪式结构的铰接关系与丝杆传动的细节特征，整体模型装配完整无缺失零件，结构逻辑清晰，可直接用于工程图导出、运动仿真或者3D打印验证。
