功能完备的立式液压千斤顶三维设计作品

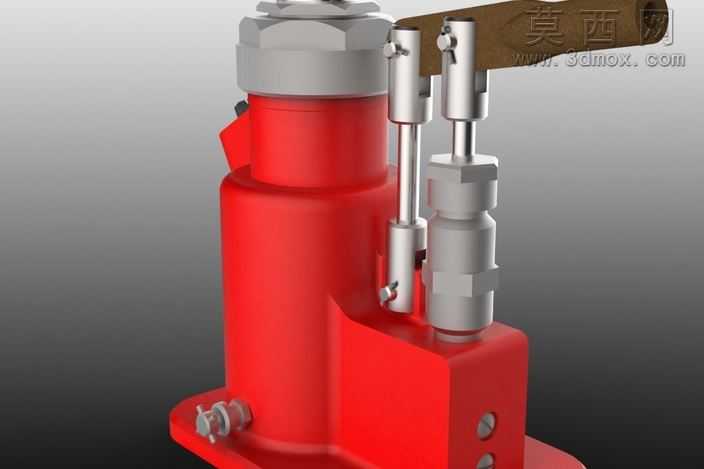

本作品为立式液压千斤顶的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循液压起重设备的实际工程结构逻辑，完整还原了液压千斤顶的全部核心组成部件。建模阶段首先对千斤顶的整体功能逻辑进行拆解，明确其通过手动柱塞泵实现液压油增压、推动主柱塞顶升承重、配合泄压阀实现可控回落的工作原理，以此为基础搭建各部件的参数化模型：主体油缸部分采用厚壁圆筒结构建模，精准还原了缸体底部的安装法兰、侧面的油道开孔以及顶部的密封限位结构，主顶升柱塞与缸体的配合间隙按照实际密封件安装要求预留，确保结构装配逻辑符合真实产品的公差要求。手动操作的压杆机构采用实体建模还原木质手柄的握持形态与金属连杆的铰接结构，铰接位置的销轴、复位弹簧都做了精细化建模，弹簧部分采用螺旋扫描特征生成，还原了弹簧的节距、丝径与两端并圈磨平的工艺结构。泵体组件部分完整构建了高低压单向阀、溢流阀、泄压螺钉的细节结构，各阀件的钢球、弹簧、阀座结构都按照液压元件的常规设计参数搭建，清晰展现液压千斤顶的动力传递路径。材质与渲染阶段，针对不同部件的真实材质属性进行参数调整：主体油缸、柱塞、金属阀件、销轴等钢制部件赋予金属烤漆与镀铬材质，红色烤漆部分调整了粗糙度与反光参数，还原工业漆面的哑光质感，镀铬操作杆与阀体外露部分设置高反光金属材质，模拟电镀层的光亮效果；手动压杆的手柄部分赋予木质纹理材质，调整纹理走向与凹凸参数，还原实木手柄的触感与视觉特征；底部放油螺钉、密封垫圈等小部件分别赋予镀锌金属与橡胶材质，通过材质差异清晰区分不同功能的零件。渲染输出阶段采用影棚级布光方案，主光源从侧上方打亮主体，突出油缸的曲面轮廓与金属部件的反光层次，辅助光源补亮暗部结构，避免阀件、铰接位置的细节被阴影遮盖，背景采用渐变灰色突出产品主体，最终渲染图清晰展现了千斤顶的整体外观与各部件的装配关系。设计过程中并未仅停留在学术演示层面，而是参考了市面主流立式液压千斤顶的实际尺寸参数与功能配置，在模型中预留了密封件安装槽、油道连通结构、过载溢流保护的对应结构，确保模型不仅具备外观展示效果，也能完整呈现液压千斤顶的功能实现逻辑，可用于液压传动原理演示、维修教学展示、产品结构优化参考等场景，完整复现了手动液压起重设备从动力输入到顶升输出的全部机械结构。
