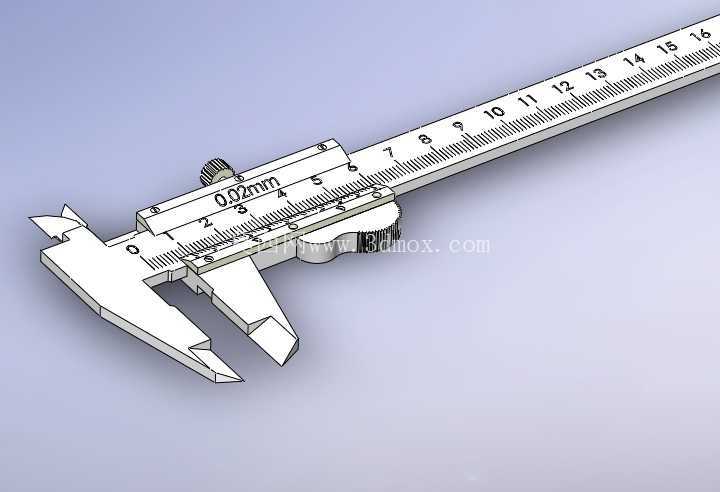

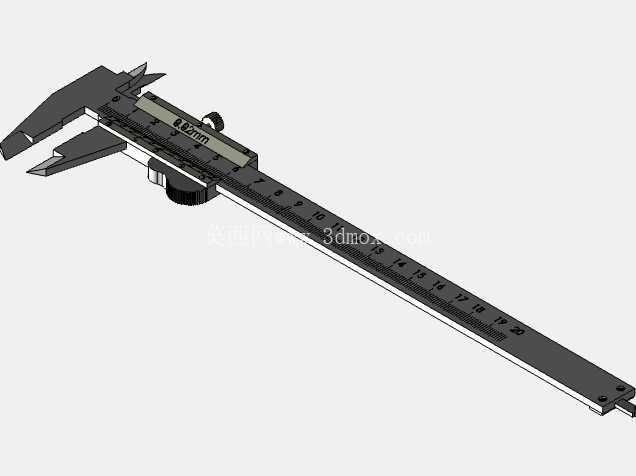

0.02mm精度200量程游标卡尺结构

　　从结构设计逻辑来看，这款卡尺采用了主尺加滑动游标的经典机械结构，主尺尺身采用平直长条形截面设计，保证尺身整体刚度的同时控制整体重量，长时间手持测量不会产生明显的负重感，尺身上的刻度线采用蚀刻工艺加工，日常使用中反复摩擦也不容易出现刻度磨损脱落的问题，主尺一端整合了固定量爪，分为内测量爪和外测量爪两个功能段，外测量爪用于测量工件外径、外形长宽尺寸，内测量爪用于测量工件内径、槽宽尺寸，尺身尾部的深度测量杆，能直接探入盲孔、台阶槽内部，测量孔深、台阶高度尺寸，不需要额外搭配深度尺就能完成多维度测量。在机械加工现场、五金维修工位、院校金工实训车间里，游标卡尺是出镜率最高的接触式长度测量器具，这款量程覆盖200mm的游标卡尺，能满足绝大多数中小尺寸工件的内外径、深度、台阶尺寸测量需求，不需要外接电源，靠机械刻度对齐就能完成读数，对现场使用环境的适应性极强，哪怕是车间里有轻微油污、粉尘的工况，只要尺身刻度没有被严重污损，就能正常完成测量作业。

　　滑动游标部分和主尺之间采用间隙配合的导向结构，滑动过程中没有明显卡滞或者晃动量，游标上的紧固螺钉能在测量到目标尺寸后锁紧游标位置，方便将卡尺从工件上取下后再进行读数，避免移动过程中游标窜动导致测量数值出现偏差，游标上的刻度采用0.02mm的分度值设计，对齐主尺刻度后能直接读出小数点后两位的测量数值，能满足IT10-IT12级公差工件的现场快速检测需求，不需要借助千分尺就能完成大部分常规尺寸的精度校验。建模过程中，首先确定了主尺的整体长度边界，要保证200mm量程范围内量爪移动不会超出尺身导向段，同时预留出游标滑动的安全余量，避免游标滑到尺身末端出现脱落问题，量爪的测量面做了平行度公差的结构预留，保证两个测量面贴合时没有可见缝隙，不会因为测量面倾斜导致测量值偏大，深度测量杆和主尺尾部的导向槽采用小间隙配合，探伸过程中不会出现偏斜，保证深度测量的数值准确性。

　　实际使用场景中，这款卡尺可以直接放在工具柜、钳工工位的工具架上，不需要专门的恒温存储环境，日常维护只需要定期在滑动导向面涂抹少量轻质润滑油，避免滑动卡滞即可，不管是来料检验环节快速核对毛坯件尺寸，还是加工过程中抽测工件的工序尺寸，或是装配环节核对配件的配合尺寸，都能快速完成测量操作，相比数显卡尺，不会出现电池亏电、电路受潮失灵的问题，在没有电源的野外维修、现场抢修场景下也能正常使用。结构设计上还考虑了手持操作的人机工程，游标表面的防滑滚花结构，能让操作人员拇指推动游标时不会打滑，单手持尺就能完成游标移动、锁紧、读数的全流程操作，不需要另一只手辅助固定游标，测量小型工件时可以单手持尺同时持握工件，大幅提升现场测量的操作效率。

　　尺身的刻度排布遵循了常规游标卡尺的读数逻辑，主尺刻度每格1mm，游标上的50格刻度对应主尺49mm长度，实现0.02mm的分度值，操作人员只要掌握常规游标卡尺的读数方法，不需要额外适应就能直接使用，没有学习门槛。建模时对各个活动部件的配合间隙做了符合实际装配要求的预留，紧固螺钉的螺纹结构、游标上的滚花细节、量爪的刃口形状都和实物保持一致，能直接用于量具结构教学、装配工艺演示、测量操作实训的三维演示素材，也可以作为机械设计场景中工装夹具、检测工位布置的配套模型使用，还原生产现场的真实工位配置。
