浸入式粘度检测赞恩杯结构设计

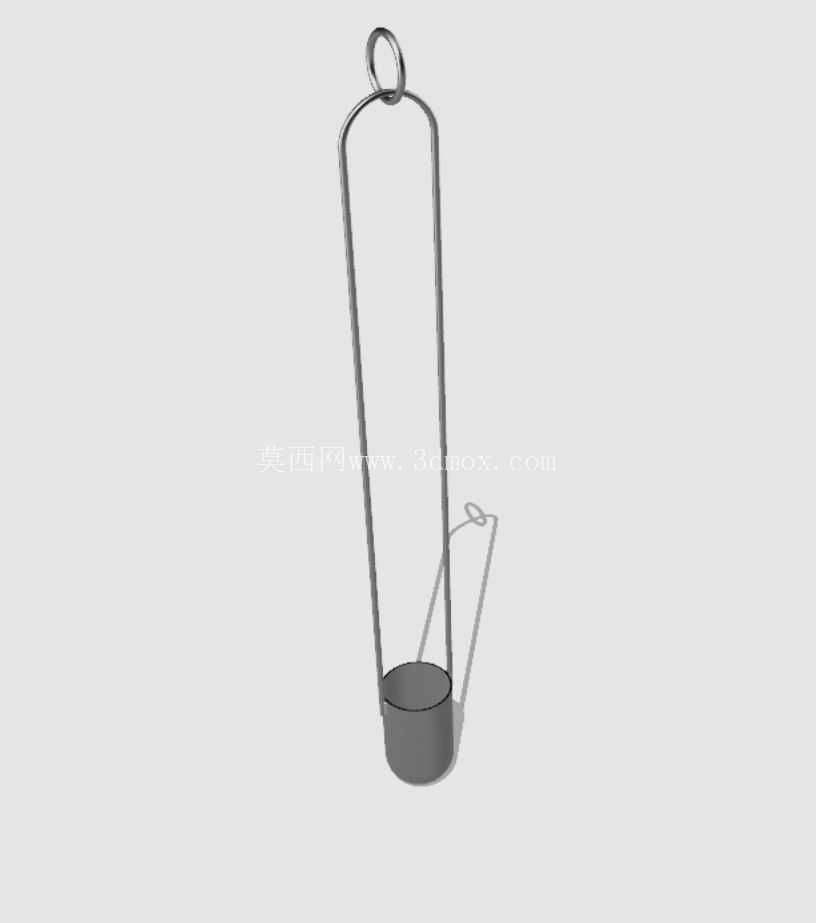

这套三维结构围绕涂料、油墨、树脂稀释液以及低粘度化工流体的现场快速粘度判定展开，对应实验室和涂装产线里常用的浸入式流出杯方案。器具整体由底部带定量漏孔的圆柱形盛液杯体、两根对称向上延伸的细长支承杆以及顶部闭合吊环组成，没有额外复杂传动或电控部件，核心逻辑是依靠重力让充满杯腔的液体从底部小孔自然流出，通过记录液流从连续线状转变为断滴状态的时长，换算得到被测流体在当前温度下的条件粘度。

从实际使用场景看，这类杯具最常出现在喷涂车间调漆工位、油墨配料台、胶粘剂小样测试区以及来料检验环节。操作人员不需要搭建复杂管路，也不必外接电源，只需将杯体竖直浸入待测液体，保证液面完全没过杯口并停留片刻，让杯内空气充分排出、杯壁温度与液体温度趋近一致，随后通过顶部吊环将杯体匀速垂直提起，离开液面的瞬间开始计时。杯内液体经底部定径孔持续流出，当流出液流首次出现断裂滴状变化时停止计时，所得秒数即可对照标准换算表判定粘度等级，用于判断涂料稀释比例是否满足喷涂雾化要求、油墨稠度是否适配印刷辊隙，或者树脂批次流动性是否落在工艺窗口内。

结构建模时首先要保证杯体轴线与两根支撑杆严格共面、对称分布，避免提起过程中因重心偏置产生倾斜。杯体一旦倾斜，液柱静压在孔口处的分布就会偏离竖直状态，流出速率随之改变，同一试样重复测试的秒数会出现明显离散。圆柱杯腔采用等径直壁设计，便于液体在浸入阶段快速充满，也减少杯壁残留挂液对有效容积的影响；杯底向中心漏孔处做平缓过渡，避免底部出现死角积存液体，保证每次测试的初始液量一致。漏孔区域是整个器具的精度核心，孔径、孔口圆角和孔道长度都要按对应标准控制，建模时不能随意把孔口做成尖锐倒角或拉长孔道，否则会改变局部流阻，直接影响流出时间。

两根细长支撑杆从杯体两侧向上收拢，在顶端汇合形成封闭圆环。杆系长度需要满足两个边界：一是杯体浸入试样容器后，顶部吊环仍高于容器液面，方便手指或挂钩提取；二是提起后杯体下方留有足够空间，可承接流出液体或对准接收容器，避免杯底接触液面造成回流干扰。吊环采用圆环形闭合结构，既可以手指直接穿入提取，也能挂在支架上实现静置沥干；圆环与支杆的衔接处做顺滑过渡，降低应力集中，同时减少清洁时的积液缝隙。支杆间距在杯口附近保持张开，向上逐步收窄，整体形成稳定的三角形支承框架，手动提起时容易保持竖直，轻微的手部晃动也不容易让杯体产生大幅摆动。

外形尺寸方面，杯体直径和高度按标准容积匹配，保证浸入后能够一次盛装足够液样；支撑杆总高通常控制在便于单人手持操作的范围内，杯体最低点到吊环顶端的距离兼顾常见调漆杯和取样桶的深度。安装边界并不涉及设备机架固定，更多是操作空间边界：杯体周围应预留无遮挡的竖直提升路径，提起后杯底与接收面或试样液面之间保持足够落差，防止液流触碰下方液体；漏孔下方不得布置挡板或传感器，以免改变液流断裂判断。若用于固定支架测试，支架夹持点应落在顶部吊环或支杆上部，避免夹持杯体造成变形，同时保证杯体轴线与铅垂线偏差控制在很小范围内。

建模处理上，杯体壁厚需要兼顾刚性和轻量化，过薄容易在频繁清洗或碰撞后产生圆度变形，过厚则增加热容量，使杯体与液温平衡时间变长。支撑杆采用等截面细长杆形态，在满足抗弯的前提下控制迎风面积，减少提起瞬间空气扰动对杯体姿态的影响。杯底与侧壁交接处保留连续圆角，既便于加工和清洁，也能避免涂料干结后在尖角处堆积。漏孔特征单独建立，便于后续按不同号数杯型替换孔径参数；顶部吊环、支杆和杯体之间采用连续实体过渡，方便后续进行轻量化校核或直接按金属薄板、不锈钢丝焊接工艺展开制造。

日常使用中，温度对流出时间影响显著，因此结构上避免形成大质量热惯性块，杯壁和支杆尽量轻薄，使器具能较快跟随试样温度。清洗路径也在结构考虑范围内：杯内无内凸台阶、支杆无复杂凹槽，测试结束后可用对应溶剂冲洗杯腔和漏孔，防止树脂或涂料干燥后堵塞孔径。漏孔是维护重点，任何划痕、毛刺或残留漆膜都会改变流阻，因此模型中孔口区域保持独立且几何规则，便于加工后检验和使用前核查。整体结构虽然简单，但每一处尺寸都服务于竖直浸入、稳定提杯、恒定流阻和准确判断液流断点这几个测试动作，适合作为流体粘度检测器具的结构设计与选型参考。
