T型三通快插流体连接接头结构

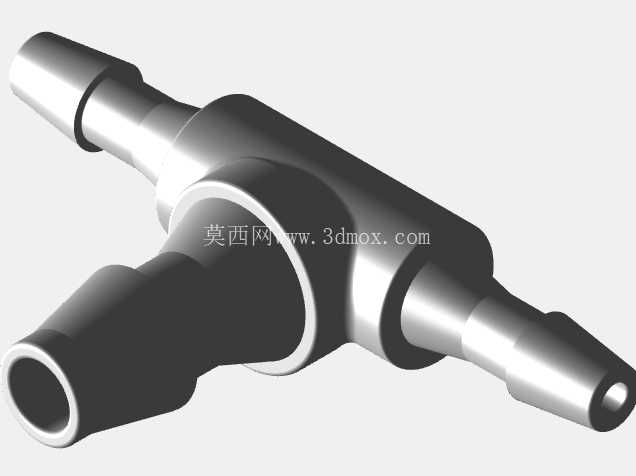

　　这款T型三通接头主要应用在低压流体输送管路的支路分流场景，常见于实验室气路搭建、小型灌溉支路布设、医疗设备流体回路、小型气动控制回路这类需要单路输入双路输出或者两路汇流单路输出的工况中，接头整体采用等径通径设计，三个接口的插接尺寸完全一致，可适配同外径的软质管路，无需额外变径转接件就能完成管路的T型节点布设。从结构设计来看，接头主体采用一体式回转体结构，中间的汇流腔体做了圆弧过渡处理，没有直角流道死角，能降低流体经过节点时的局部阻力，减少紊流产生，同时也避免流体介质残留堆积在腔体拐角处，适配洁净度要求较高的流体输送场景。

　　三个插接端都采用了阶梯式倒刺结构，靠近端部的第一阶倒刺直径略小于管路内径，方便管路顺利套入，第二阶倒刺直径比适配管路内径大0.8-1.2mm，当管路套入到位后，倒刺会嵌入软质管路内壁，配合外置的管箍或者扎带紧固后，可承受0.6MPa以内的工作压力，不会出现管路脱开、介质渗漏的问题。安装边界方面，接头三个接口的轴线处于同一平面，相邻两个接口的轴线夹角为90度，整体外轮廓没有突出的棱角，安装时相邻管路的最小弯曲半径可控制在管路外径的3倍以内，不会因为接头结构干涉导致管路弯折堵流。

　　设计过程中优先考虑了装配效率，整个接头没有活动零部件，不需要额外的密封件辅助密封，仅依靠管路自身的弹性形变抱紧倒刺结构就能实现密封，现场装配时不需要专用工具，手动将管路推至插接根部即可完成安装，大幅降低了小批量管路布设的工时成本。针对灌溉场景的使用需求，接头的外壁厚度做了均匀化处理，整体壁厚保持在2mm左右，既可以承受户外使用时的轻微磕碰，也不会因为壁厚过大导致整体重量增加，长期埋入浅层土壤中也不会因为土壤挤压出现变形堵流的问题。

　　在气动回路应用场景中，接头的内流道表面粗糙度控制在Ra1.6以内，压缩空气经过时不会产生额外的气流噪音，也不会因为内壁粗糙导致杂质附着堆积，可适配带有精密气动元件的控制回路，避免杂质随气流进入阀体、气缸等元件造成卡滞故障。接头的三个接口同轴度控制在0.1mm以内，管路插接后不会出现偏斜，多组接头并排安装时可以保持管路走向整齐，方便后期的管路维护与故障排查。不同于金属卡套式三通接头，这款结构的接头不需要对管路端部做预处理，哪怕是现场裁切的软管路，只要切口平整就能直接插接使用，非常适合临时管路搭建、户外应急管路维修这类没有专用管路加工工具的场景。在结构强度校核阶段，针对接头的根部应力集中区域做了加厚处理，当管路受到侧向拉扯力时，应力会分散到整个汇流腔体的外壁，不会出现接口根部断裂的问题，经过反复插拔测试后，倒刺结构也不会出现磨损变形，可重复多次拆装使用，降低管路改造的耗材成本。
