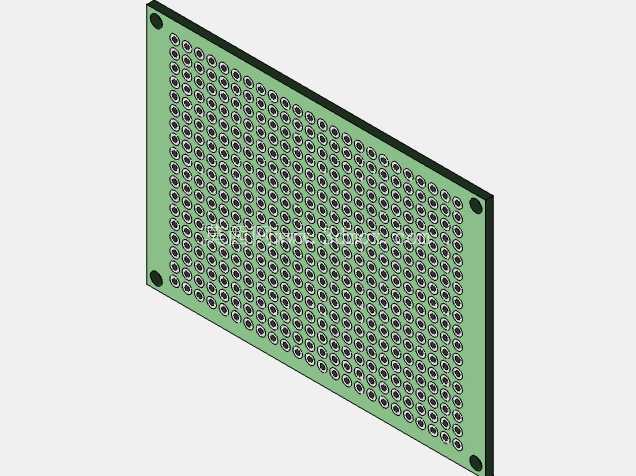

50x70mm间距2.54mm多孔PCB原型开发板

　　在电子电路原型验证、小批量功能样机搭建的场景中，这类标准化尺寸的多孔PCB板是电子工程师、硬件开发人员手头常备的基础载体，区别于定制化蚀刻的PCB成品，这类通用原型板不需要提前绘制PCB走线、走制板流程，能快速完成电路的搭焊验证，大幅缩短前期功能验证的周期。这块板的外形尺寸严格控制在50x70mm，属于紧凑型的原型验证规格，既能够容纳常规中小规模的验证电路，比如单片机最小系统、传感器信号采集前端、小型驱动电路等，也不会因为尺寸过大占用过多的安装空间，适配桌面级实验台、小型设备样机内部的预留安装位。

　　板上的孔位按照2.54mm的标准间距排布，总共设置24行18列的通孔，这个间距完全匹配常规直插电子元器件的引脚间距，不管是常见的直插电阻、电容、二极管、三极管，还是DIP封装的集成芯片、排针排母、接线端子，都能直接插装焊接，不需要额外对引脚进行弯折修整，也能兼容标准面包线的插装，方便在搭焊过程中临时调整接线、测试信号。板体四个角预留了固定安装孔，安装孔的位置避开了板上的布线通孔区域，安装时可以使用M3规格的螺丝配合铜柱将板体固定在壳体或者安装支架上，固定后板体不会因为外接接线的拉扯产生移位，也能避免板底与金属安装面接触造成短路。

　　板体基材采用常规FR-4环氧玻璃布材质，基底的绿色阻焊层覆盖了非孔位的铜箔区域，既能防止焊接过程中相邻焊盘出现连锡短路，也能提升板体的绝缘性能与机械强度，日常焊接调试过程中反复拆装元器件也不容易出现焊盘脱落的问题。从设计逻辑来看，这类通用原型板没有预设固定的走线铜箔，所有孔位之间是独立的，使用者可以根据自己的电路设计需求，通过焊锡、飞线完成不同孔位之间的电气连接，灵活性极强，既适合电子爱好者做DIY电路实验，也适合企业研发部门在产品开发初期做功能可行性验证，不需要等待PCB打样的周期，当天就能完成电路的搭焊测试。

　　在实际使用过程中，这类板的安装边界需要注意，板体边缘距离最外侧孔位预留了足够的爬电距离，安装时即使紧贴壳体侧壁也不会出现边缘放电的问题，板厚采用常规1.6mm的标准PCB厚度，能够适配常规的IDC排线座、DB型接插件的安装高度，焊接完接插件后整体高度不会超出常规小型壳体的内部容纳空间。另外板上的通孔做了沉铜处理，孔壁的铜层厚度满足常规小电流电路的载流需求，一般信号回路、小功率供电回路都可以直接通过孔位走流，不需要额外加粗飞线，只有在走超过1A的大电流回路时，才需要在对应孔位上镀厚锡或者加粗飞线提升载流能力。很多做小型智能硬件开发的工程师，在项目初期都会常备几块不同尺寸的这类原型板，遇到需要快速验证的电路方案，直接在板上搭焊，验证通过后再去绘制定制化的PCB，能有效避免因为方案考虑不周导致的反复打样，降低开发阶段的成本损耗，也能加快项目的推进速度。
