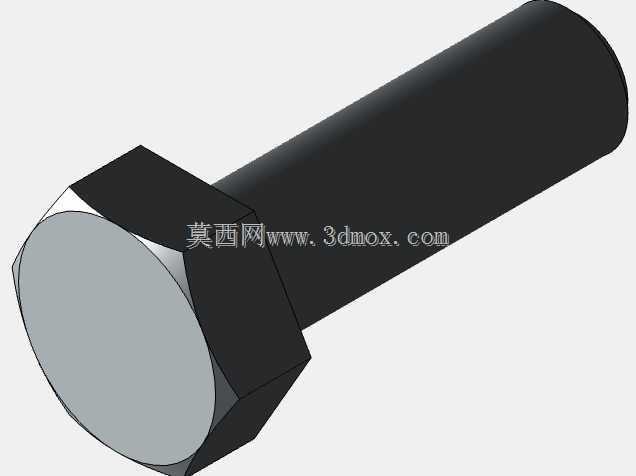

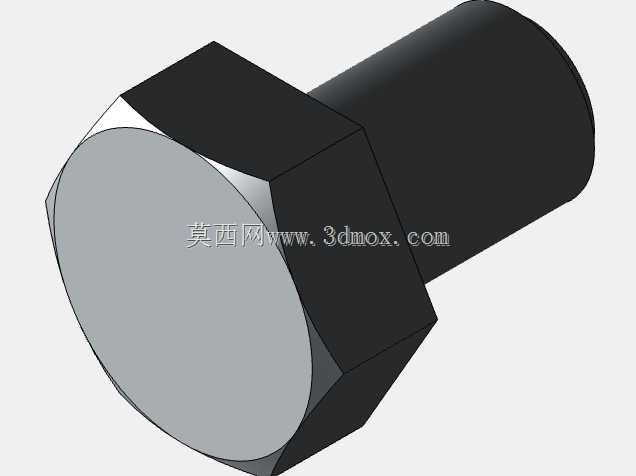

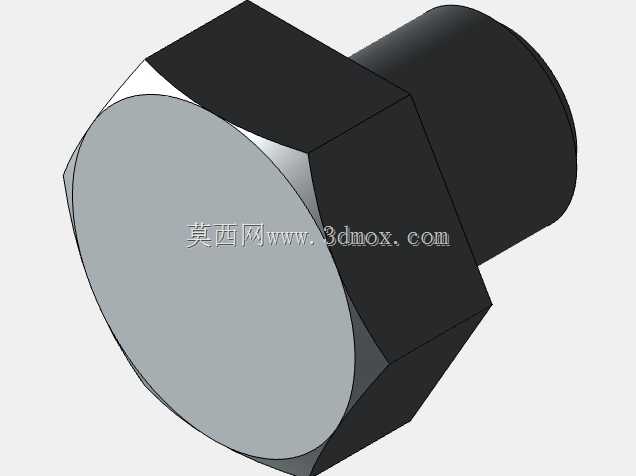

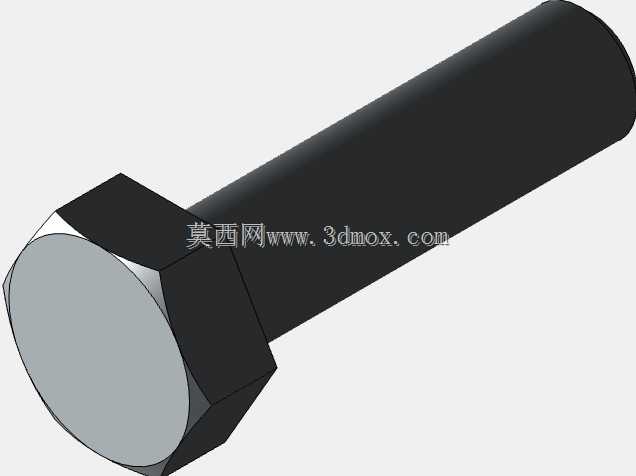

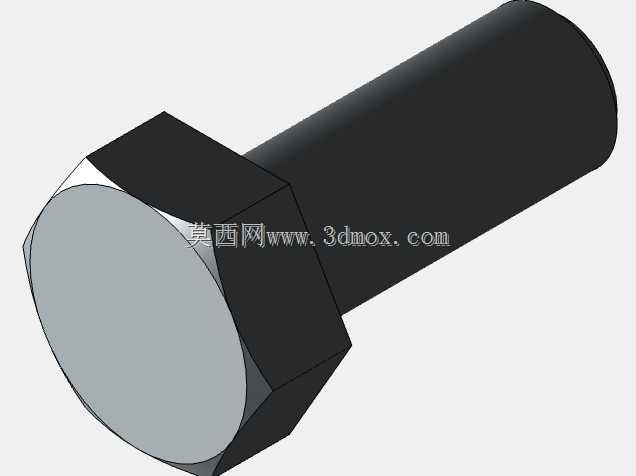

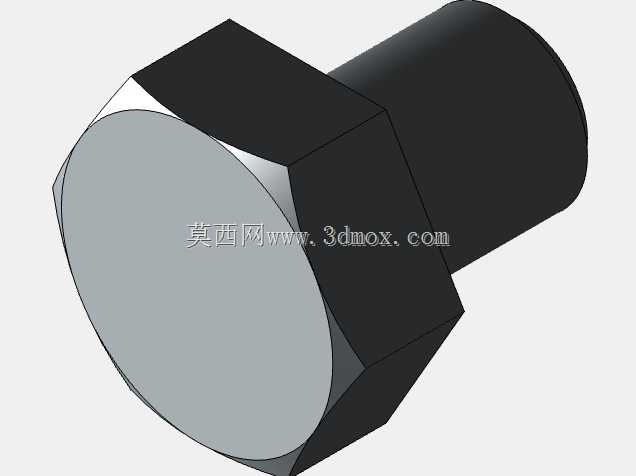

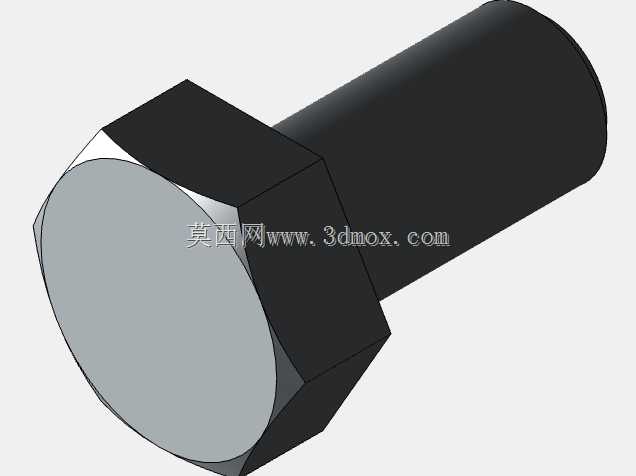

DIN933标准M8全系列外六角螺栓

　　在各类机械结构装配、钣金机架搭建、自动化设备组装、工装夹具设计的场景里，外六角螺栓是最常用的可拆卸紧固连接件，这款符合DIN933标准的M8规格螺栓，覆盖了8mm到30mm的常用长度区间，能适配绝大多数常规厚度的板材叠接、型材连接、部件锁紧需求。做结构设计的时候，很多新手容易忽略螺栓的安装边界，这套模型把每一个长度规格的头部尺寸、杆部长度、螺纹段长度都做了精准还原，六角头对边宽度、头部厚度完全遵循德标DIN933的公差要求，在做装配干涉检查的时候，不用再反复核对标准手册参数，直接调用模型就能模拟真实装配状态，避免后期加工装配时出现螺栓头部与周边零件干涉、螺杆长度不足导致啮合扣数不够、或者螺杆过长伸出螺母过多刮碰周边运动部件的问题。

　　从实际使用场景来看，8mm到30mm的长度跨度刚好覆盖了工业装配里最常用的M8螺栓使用区间：8mm长度的短螺栓适合薄板件叠装、电气元件安装座固定这类不需要太厚连接层的场景，不会因为螺杆过长穿透安装面影响另一侧部件布局；12mm、16mm长度的规格是铝型材机架组装里的常用款，搭配M8 T型螺母可以快速锁紧型材拼接位置，头部六角结构可以用普通开口扳手、套筒、电动扳手快速拧紧，比内六角螺栓更适合大扭矩锁紧的重载机架场景；20mm以上的长规格可以用于带隔套、缓冲垫的部件连接，比如输送线侧边挡板安装、设备防护门铰链固定这类需要跨接一定厚度附件的场景，不用额外搭配垫片调整长度就能满足锁紧要求。

　　设计这套模型的时候，完全遵循DIN933外六角全牙螺栓的标准结构，杆部为全螺纹设计，没有光杆段，这一点和半牙螺栓有明显区别，全牙结构的螺栓在锁紧的时候，整个杆部都可以和螺母啮合，适合被连接件厚度较小、需要尽量缩短螺栓头部到螺母端距离的紧凑安装场景。六角头部的倒角、杆端的倒角都做了还原，在做三维装配动画、爆炸视图演示的时候，能真实还原螺栓的装配过程，不会出现模型结构和实物不符导致的动画穿模问题。很多工程师在做设备BOM清单统计的时候，经常会因为螺栓长度选型错误导致采购回来的零件无法装配，这套分长度的模型可以直接在装配环境里测量安装面的厚度，匹配对应的螺栓长度，比如两层3mm厚的钢板叠装，加上1mm厚的平垫和防松垫圈，选12mm长度的螺栓就能保证螺纹啮合长度在3倍螺距以上，满足通用机械的紧固强度要求，不会因为啮合扣数太少导致滑牙。

　　在安装边界上，这套模型也预留了扳手操作空间的参考，六角头的外接圆直径是标准尺寸，做结构设计的时候可以直接以头部外接圆为基准，预留至少2mm的扳手操作间隙，避免后期装配时扳手无法卡入螺栓头部，尤其是在狭窄的设备内部空间，很多时候螺栓安装位置周边有其他管线、结构件，提前通过三维模型核对操作空间，能大幅减少后期现场装配的改造成本。另外这类标准件的模型精度直接影响整个装配体的干涉检查结果，比如螺栓头部厚度如果建模偏薄，会误以为安装位置有足够空间，实际装配时就会出现头部顶到周边零件的问题，这套模型的所有尺寸都严格遵循标准公差范围，杆部直径、螺纹大径、头部尺寸都和实物一致，不管是做静态装配检查，还是做运动仿真的碰撞检测，都能得到准确的结果。

　　在不同的行业应用里，这类M8外六角螺栓的使用频率非常高，从小型非标设备的机架搭建，到大型生产线的部件固定，甚至是工装夹具的锁紧结构，都能看到它的身影，全系列长度的模型整合在一起，不用再单独逐个查找不同长度的螺栓模型，能大幅提升三维建模的效率。尤其是在做快速方案设计的时候，直接调用对应长度的螺栓模型放到装配位置，就能快速评估整个结构的紧固方案是否合理，不用在标准件建模上花费额外时间，把更多精力放在核心结构的设计优化上。另外全牙的结构设计也让这类螺栓可以用于调节位置的场景，比如两个部件之间的间距微调，通过旋转螺母就可以调整位置，比半牙螺栓的调节范围更大，适合需要经常调整位置的活动结构锁紧。
