四旋翼折叠航拍遥控无人机结构设计

这套四旋翼遥控无人机的结构方案，围绕小型消费级航拍与近景巡检场景展开，整机采用红色主体机架搭配黑色动力臂段、红色螺旋桨的配色方案，在视觉辨识度与结构分区上做了明确区分。日常使用中这类设备可承担户外短途航拍、场地快速巡查、低空取景、教学演示以及轻型航模调试等任务，机体不需要复杂的地面保障，操作人员通过手持遥控器即可完成起飞、悬停、转向、航线跟随与降落动作。

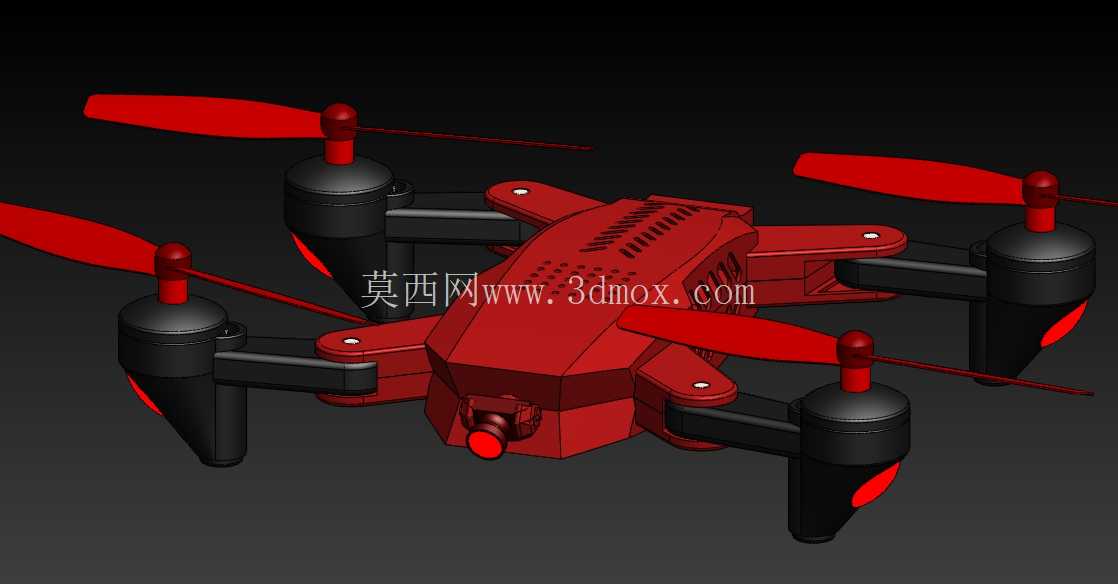

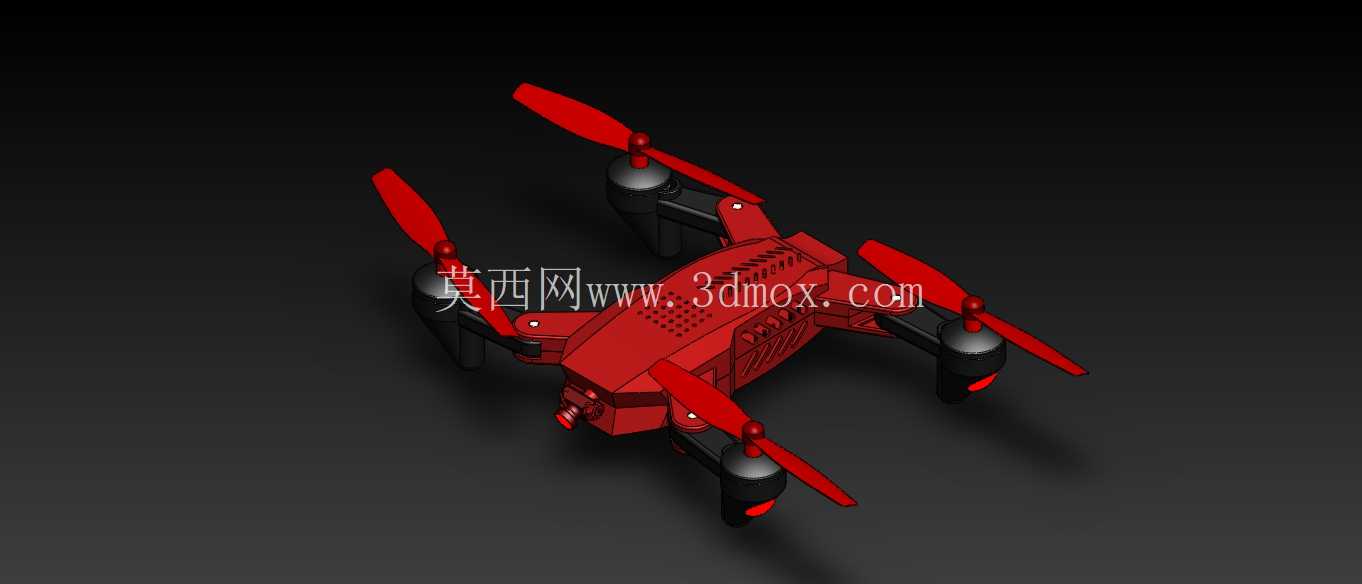

从布局上看，整机采用经典的X型四轴构型，四个旋翼分别布置在机臂末端，相邻旋翼旋转方向相反，用以抵消飞行过程中的反扭矩。相比固定翼飞行器，四旋翼不需要舵面、起落架滑跑或复杂变距机构，主要依靠各电机转速差实现姿态控制，结构更紧凑，维护点也更少。模型中机臂与中央机身之间设置了折叠转折关系，臂段可向机身侧方收拢，便于携带和收纳；展开后，四个电机轴线保持平行并垂直于机身基准面，保证升力方向一致。设计时需要重点控制折叠关节的定位刚度，若铰接间隙过大，飞行中机臂受振动会产生微小摆幅，进而影响姿态稳定性，因此转折处通常要加入限位面、锁紧面或弹性卡扣，使展开状态能够承受电机启动和机动飞行带来的反复载荷。

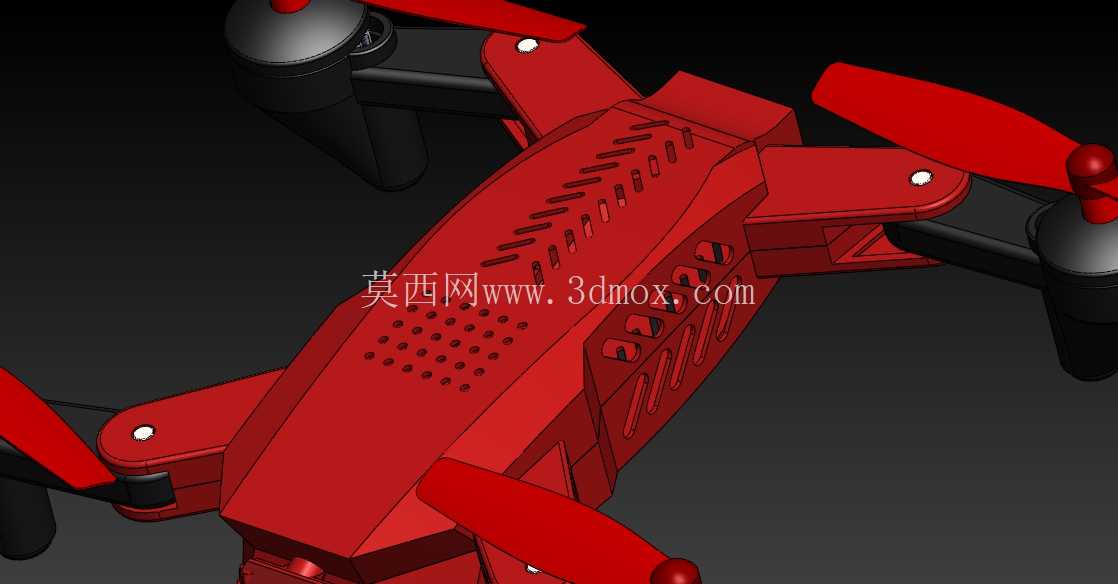

中央机身是整机的承载核心，内部需要容纳飞控板、电池、接收机、电调或集成式动力控制模块。机身外壳采用流线型上盖与下部承托结构组合，表面布置有散热槽、装配筋位和螺钉连接柱。实际建模时，不能只关注外观曲面，还要预留电子元件的安装空间：飞控板应尽量靠近整机重心，电池仓位置要便于拆装并支持前后微调，接收机天线需要避免被金属件或碳纤维件完全遮挡。机身下部与机臂连接区域是载荷传递的关键部位，电机产生的拉力、降落冲击以及急转弯时的弯矩都会通过臂根传入中心架，因此该区域通常需要加厚壁厚、设置加强筋或采用金属嵌件，避免长期使用后出现裂纹。

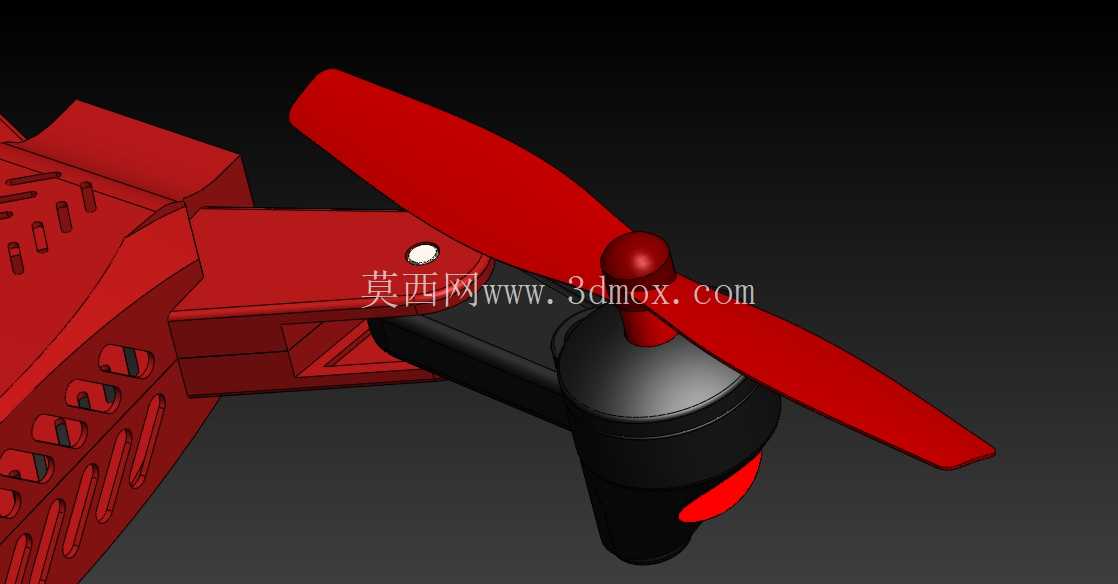

动力端由电机座、无刷电机、螺旋桨和桨保护区域构成。模型中每个臂端都保留了电机安装圆柱面和螺钉固定位，电机轴线与机臂末端垂直，桨叶采用两叶式红色螺旋桨。桨叶的旋转直径决定了机臂最小伸出长度：相邻桨盘在投影上不能发生干涉，同时还要给桨尖留出安全余量，防止机身晃动或轻微变形时出现打桨。对于小型航拍机，桨距和桨叶长度通常与电机KV值、电池电压、整机起飞重量匹配；若追求续航，应选择低转速、大桨径、低载荷的组合；若追求机动性，则可提高动力冗余，但会相应增加电流和发热。电机座与机臂之间的连接要便于更换桨叶和维修电机，实际产品中常采用快拆桨座或压紧螺母结构。

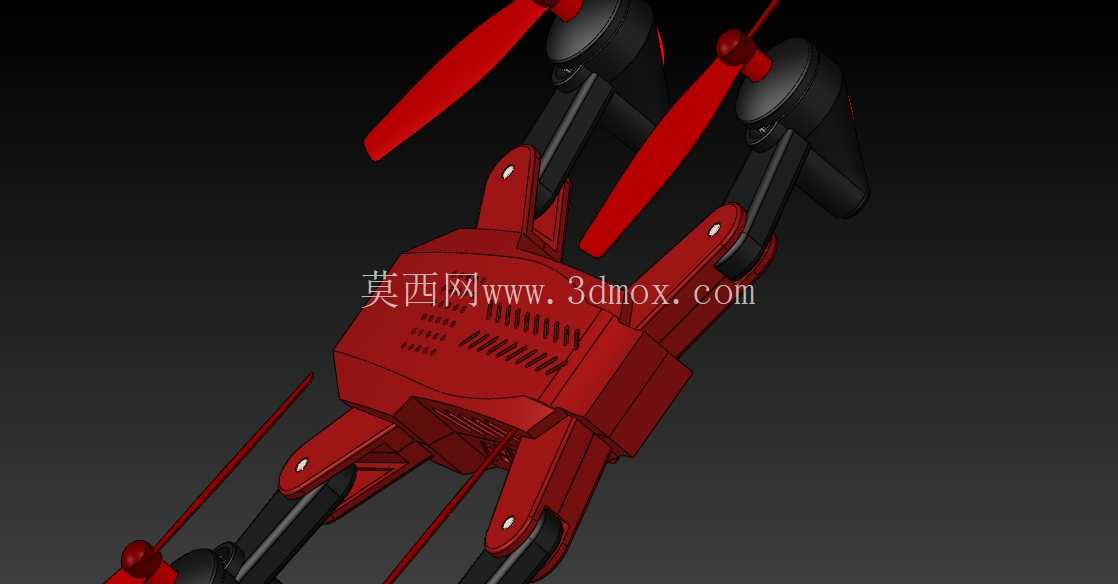

起落与防护方面，该构型依靠臂端下方的支撑结构或小型脚架实现着陆缓冲。由于四旋翼降落时往往不是完全垂直接地，臂端支脚需要承受侧向摩擦力和垂向冲击，设计时不能把支脚做成单薄悬臂。机身前端可布置摄像头或云台安装位，若仅搭载固定镜头，应保证镜头视场不被前桨和机臂遮挡；若搭载两轴或三轴云台，则需要在机头下方预留云台减震空间，并考虑云台重心对整机配平的影响。电池仓一般位于机身中部或下部，更换电池后整机重心应落在四个旋翼围成的几何中心附近，纵向偏差过大时会导致俯仰控制量增加，横向偏差则会引起横滚补偿增多。

尺寸边界上，这类折叠四旋翼在展开状态下需要同时约束轴距、桨盘直径、机身宽度和高度；收拢状态下，则要检查机臂折叠后是否与摄像头、桨叶、脚架发生碰撞。三维建模过程中，应先建立旋翼旋转包络体，再反向确定机臂长度和机身宽度；随后布置电机、电调、飞控、电池等内部元件，最后完成外壳、卡扣、螺钉柱和散热孔细节。装配验证时不仅要看静态干涉，还要模拟机臂折叠、电池装入、桨叶旋转、云台俯仰和维修拆卸等运动过程。对于结构工程师而言，真正需要控制的是轻量化与刚度之间的平衡：机架过厚会降低续航，过薄则会在振动环境下产生共振；折叠机构过于复杂会增加故障点，过于简单又可能无法锁止。该模型把旋翼、机臂、中心机身和折叠关系完整表达出来，适合用于小型无人机结构方案评审、航模课程设计、飞行动力布局分析以及后续工程细化。
