建筑化学品工厂成套生产加工设备

这套设备主要面向建筑化学品生产场景，适配干粉类建筑外加剂、特种砂浆原料、填缝剂、界面剂这类粉体建材的规模化生产需求，整套产线从原料进料、计量配料、混合搅拌到成品包装、吨袋卸料全流程打通，可直接对接厂房内的原料仓储区与成品出库区，减少中间物料转运的人力投入与物料遗撒损耗。

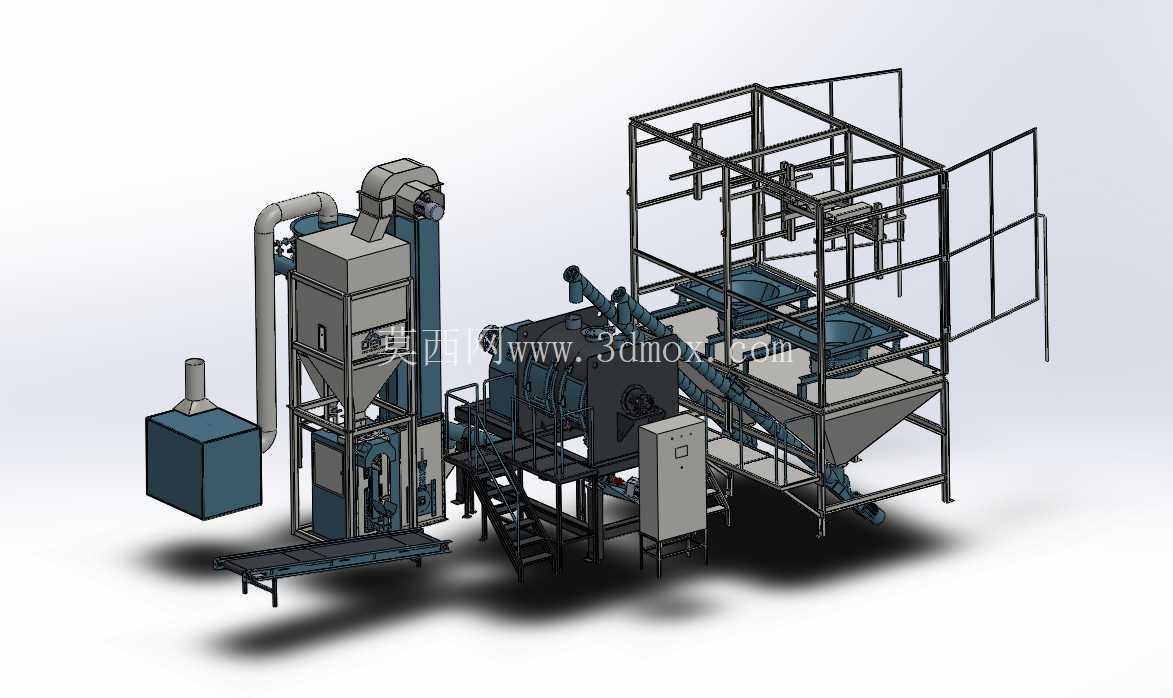

从现场安装边界来看，整套设备采用模块化钢架承载结构，主体钢架的立柱采用标准型钢焊接成型，底部预留了与厂房混凝土地面的地脚螺栓安装孔位，整体占地长度约12米、宽度约6米，最高处的除尘排风段高度约7.8米，安装时需提前核对厂房层高、行车起吊高度，预留顶部排风管道的对接空间，同时在设备侧边预留不小于1.5米的检修通道，方便日常对搅拌腔体、螺旋输送段、计量单元的维护检修。

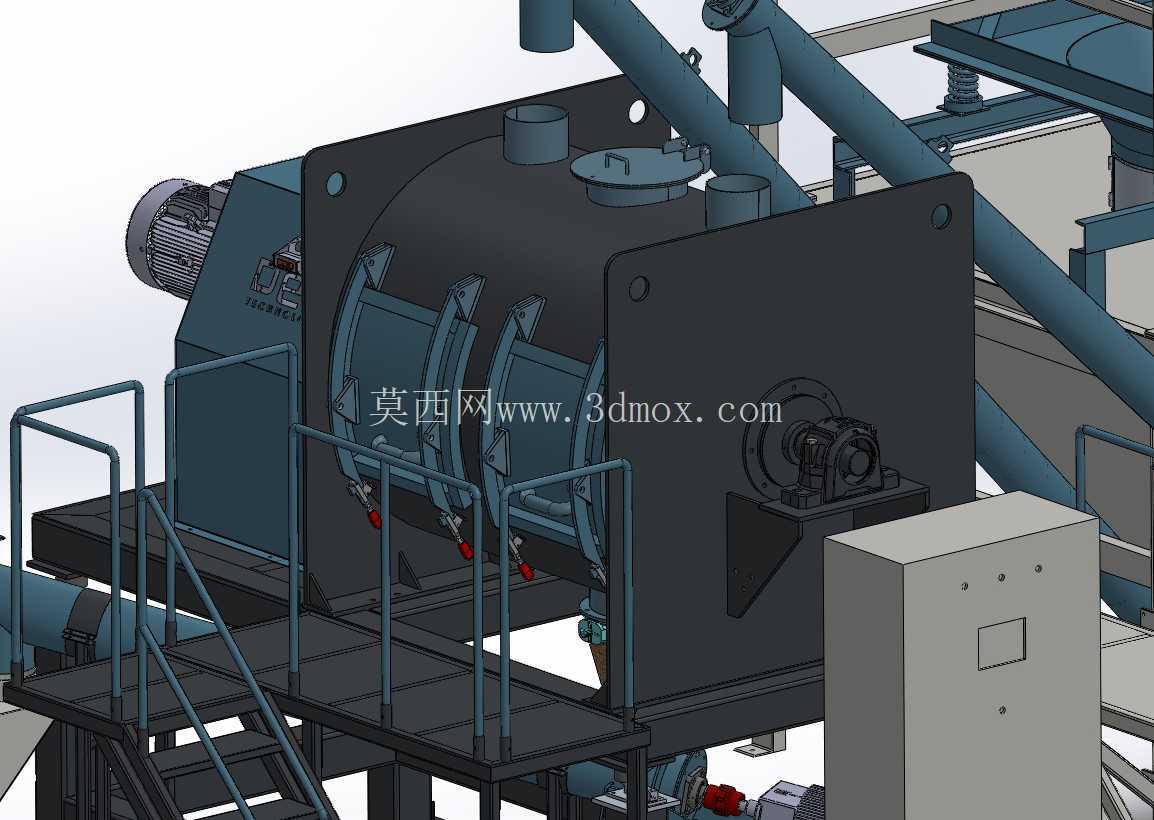

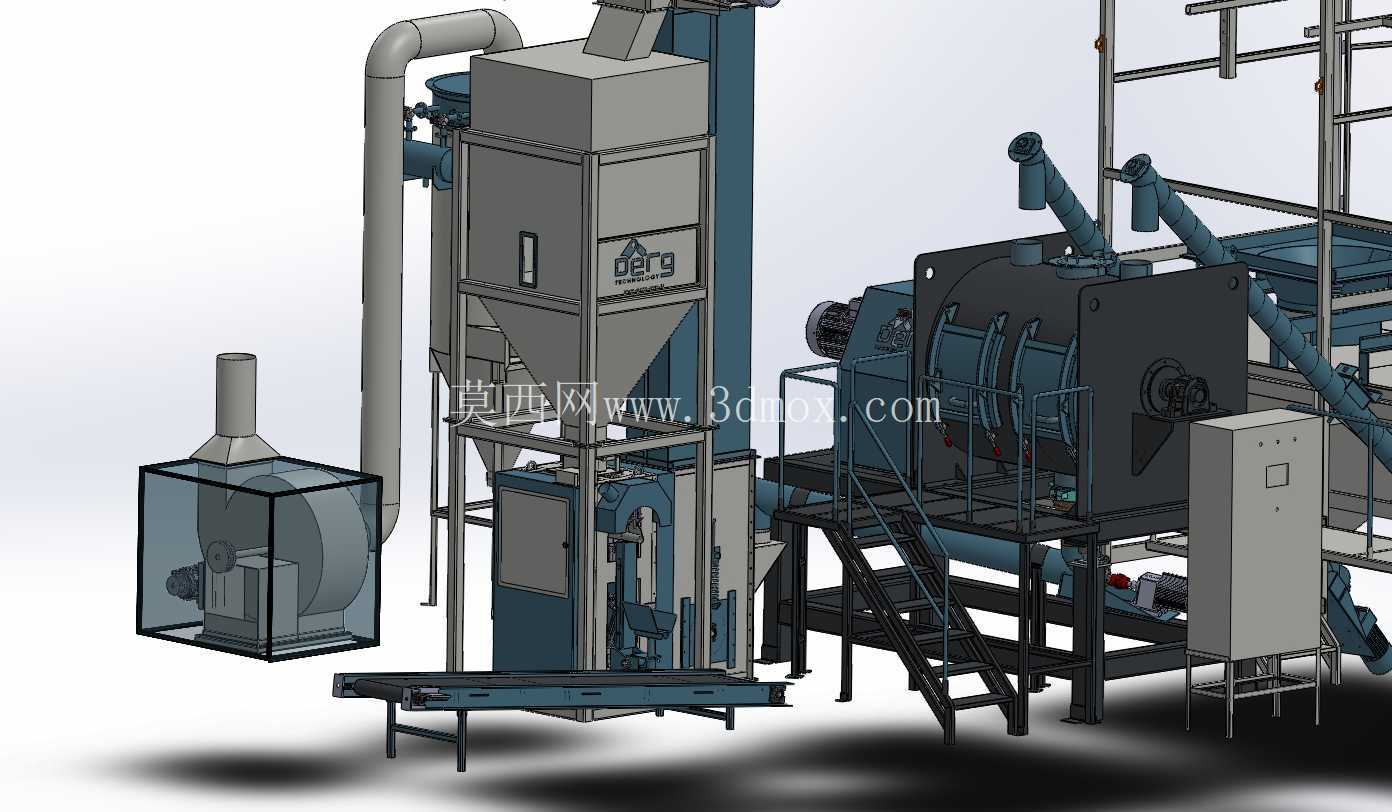

功能模块上，左侧集成了除尘与原料暂存单元，顶部的离心引风机搭配布袋除尘腔体，可在物料投料、输送、搅拌过程中形成微负压环境，避免粉体物料外溢造成车间粉尘超标，除尘单元下方直接对接原料缓存料仓，缓存料仓下方配置高精度称重计量模块，可按照配方比例完成多种粉体原料的精准称重配料，计量精度可控制在±0.2%以内，满足建筑化学品配方配比的严苛要求。中间核心段为双轴无重力搅拌腔体，内部的桨叶采用高耐磨合金材质焊接，搅拌过程中可形成对流式物料循环，单批次搅拌周期控制在3-5分钟，混合均匀度变异系数小于3%，可适配不同密度、不同粒径的粉体原料混合，不会出现物料分层、结团的问题。搅拌腔体出料端直接对接螺旋输送机构，螺旋叶片采用加厚耐磨钢板制作，输送过程全封闭，可将混合完成的成品物料稳定输送至右侧的包装与吨袋处理单元。

右侧的钢架平台预留了大袋卸料工位与成品包装工位，吨袋拆包工位配置了密封式卸料斗与拍打机构，可将吨袋内的残留物料充分卸出，避免原料浪费，同时拆包过程全程封闭，配合除尘系统无粉尘外溢；成品包装段可适配阀口袋包装、敞口袋包装两种模式，包装精度可根据需求调整，单袋包装重量范围覆盖5kg到50kg，包装完成后可直接对接后端的输送码垛工位。

设计思路上，整套设备采用模块化拆分建模，每个功能单元都预留了标准法兰对接接口，可根据厂房实际布局调整各模块的安装位置，也可根据产能需求扩展搅拌腔体容积、增加原料缓存仓数量；所有走料管道的倾斜角度都大于粉体物料的安息角，避免物料在管道内残留堵料；设备的操作控制柜设置在钢架平台侧边的易操作位置，柜内预留了PLC扩展点位，可对接后续的自动化升级需求，实现全产线的集中控制与生产数据追溯。钢架平台的爬梯、护栏都按照工业安全标准设计，踏步采用防滑花纹钢板，护栏高度1.2米，可保障操作人员在平台上作业时的安全，平台上预留了设备检修的操作空间，方便后期对易损件的更换维护。
