FRC竞赛用U形集成电路板组件结构设计

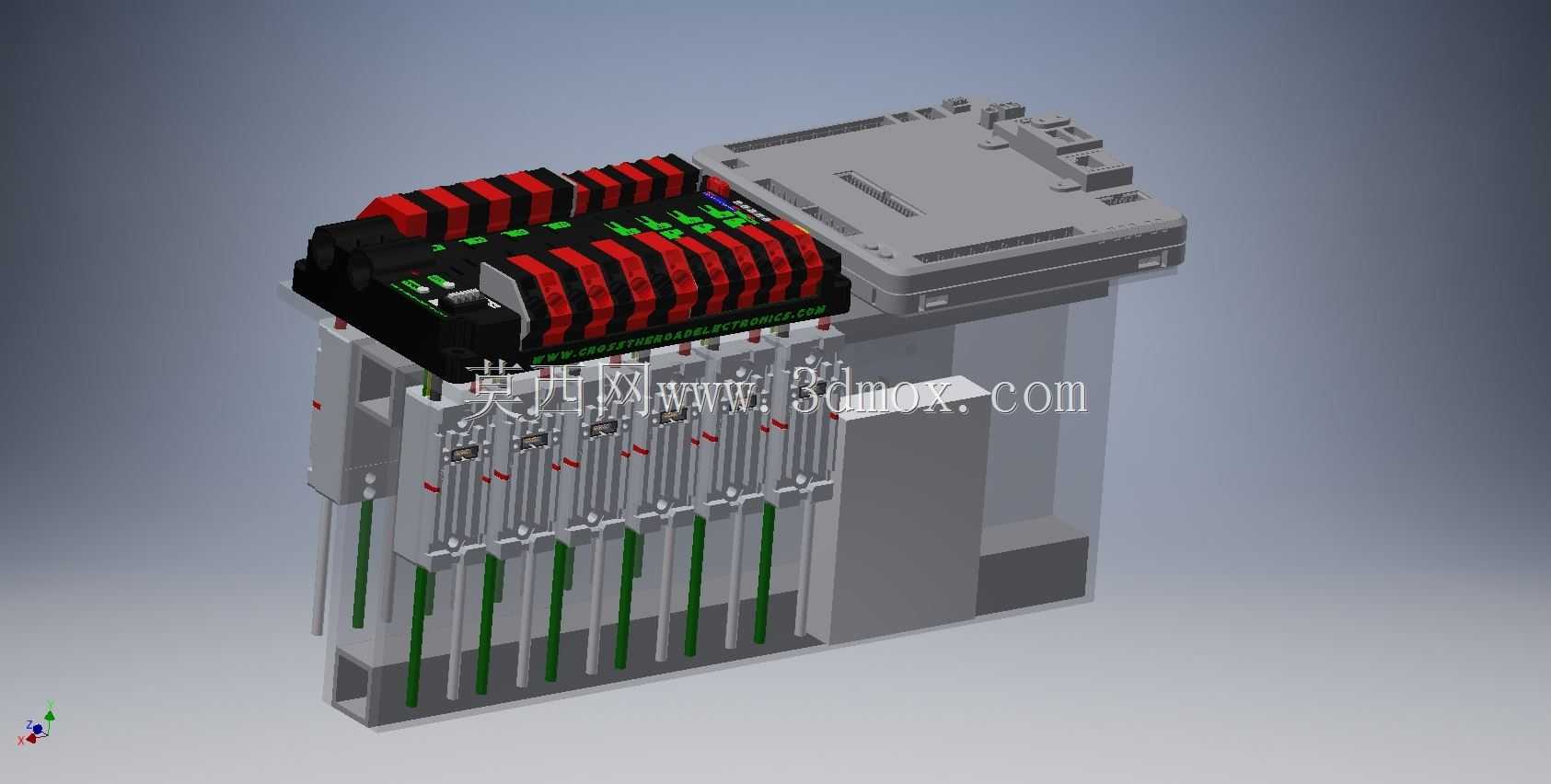

该U形电路板组件主要面向FRC机器人竞赛场景设计，作为机器人电控系统的核心集成载体，承担主控单元与各执行器、传感器之间的信号中转、功率分配与接线规整功能。设计阶段首先考虑竞赛场景下的快速拆装与检修需求，采用U形开放式布局，将功率接线端子沿U形底边垂直排布，信号接口集中布置于侧边模块区域，既避免强电走线与弱电信号的交叉干扰，也能让参赛队员在赛事间隙快速排查接线故障、更换损坏的回路模块。组件上部集成的红黑标识模块为功率回路分路端子，每一路对应独立的保险安装位，可针对不同功率等级的电机、气动电磁阀等执行件做独立过流保护，单个回路故障时不会波及整个电控系统，大幅提升竞赛过程中设备的运行可靠性。从安装边界来看，组件整体采用模块化堆叠设计，底部预留标准安装孔位，可直接固定在FRC机器人常用的铝型材框架上，U形的内凹空间刚好可以容纳主控单元的散热结构，无需额外预留散热间隙，能有效压缩电控舱的整体占用空间，适配不同尺寸规格的竞赛机器人安装需求。设计过程中针对接线端的受力做了专项优化，所有接线端子的固定座都与主结构件做一体化加强处理，避免机器人在高速移动、碰撞过程中接线松脱；侧边的导向槽结构可配合线束扎带固定走线，让所有外露线束沿预设路径排布，既减少线束被运动部件剐蹭的风险，也能让整个电控舱的布线更规整，降低检修时的理线难度。上部的灰色盖板为可快拆结构，无需完全拆卸整个组件即可打开盖板检查内部保险状态、调整内部跳线设置，适配竞赛场景下的快速调试需求。组件的引脚排布严格遵循FRC电控系统的通用接线规范，不同功能的接口做了差异化的防呆设计，可避免接线时的插反错误，降低赛前调试的接线失误率。
