通讯设备用长条形多孔连接支架结构

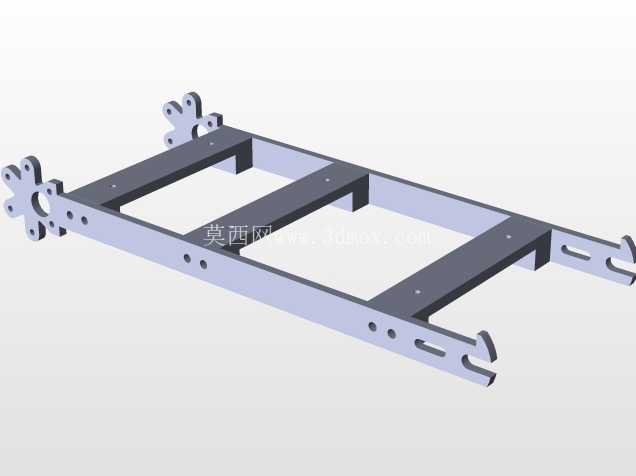

　　这款长条状多孔连接构件，主要应用于通讯基站内部板件连接、小型通讯终端内部模组固定场景，在通讯设备的装配链路中承担跨模组的刚性连接与位置校准作用，能够在有限的设备内部空间里，实现不同功能模块之间的间距保持与载荷传递，避免设备在运输、运行振动过程中出现模组移位、接插件松脱的问题。从结构设计来看，构件一端采用多耳片带中心孔的法兰式连接端，耳片上均匀分布的小孔可适配不同规格的紧固件，中心大孔可穿过通讯线缆或者定位销轴，实现安装时的快速对位，减少现场装配的调整时间；杆身部分沿长度方向排布了多组不同孔径的圆孔与长条形滑槽，圆孔用于固定位置确定的功能模块，长滑槽则可适配安装位置存在公差的模组，允许装配时沿杆身长度方向做一定范围的位置微调，抵消零件加工、模组装配带来的累积误差，降低对零件加工精度的过度要求，兼顾装配便利性与连接可靠性。

　　构件另一端采用开口卡槽式设计，可直接卡入设备壳体上的预设凸台，无需额外紧固件即可实现端部的快速预固定，减少装配时的零件扶持步骤，提升流水线装配效率。在设计思路上，这款构件优先考虑了通讯设备内部的空间利用率，整体采用扁平长条构型，厚度控制在较小范围，不会占用过多的设备内部纵深空间，杆身的开孔除了满足安装固定需求外，也能在保证结构刚性的前提下减轻构件自重，同时为设备内部的空气流通留出通道，避免构件阻挡散热风道影响设备运行稳定性。

　　安装边界方面，构件带法兰的一端安装面需要贴合对应模组的安装基准面，耳片上的安装孔位同轴度公差控制在合理范围，保证紧固件安装时不会出现别劲问题；杆身部分的安装平面平面度有明确要求，避免固定后模组出现倾斜，影响接插件的对接精度；端部卡槽的开口尺寸与壳体凸台的尺寸采用间隙配合，既保证卡入时的顺畅性，又不会出现过大的旷量导致连接松动。实际应用中，这类连接构件常被用在分布式通讯单元的内部框架搭建中，连接射频模组与电源模组，两个模组之间的间距通过杆身长度精准控制，杆身上的不同孔位可适配不同版本的模组安装需求，无需重新开模制作支架，降低产品迭代时的零件改造成本。

　　构件的棱边全部做了倒钝处理，避免装配时划伤操作人员或者划破通讯线缆的绝缘层，所有安装孔的孔口都做了倒角，引导紧固件顺利旋入，减少螺丝滑牙的概率。在受力层面，杆身的截面尺寸经过核算，能够承受两个模组的自重以及常规振动工况下的动态载荷，不会出现永久变形导致连接失效，长滑槽的位置设置在杆身受力较小的区段，避免开槽对杆身整体刚性造成过大削弱。这类结构也可拓展应用到小型电子设备、桌面型自动化装置的内部连接场景，只要安装空间与载荷需求匹配，都能通过调整孔位间距、杆身长度快速适配不同的使用需求，属于通用性较强的连接类结构件。
