带法兰轮毂的大直径传动滚轮结构

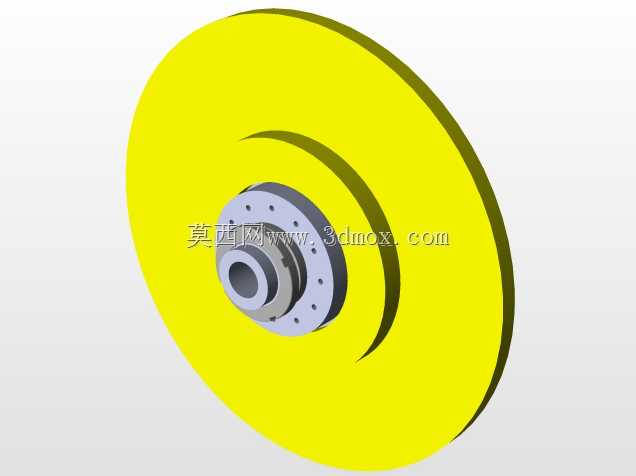

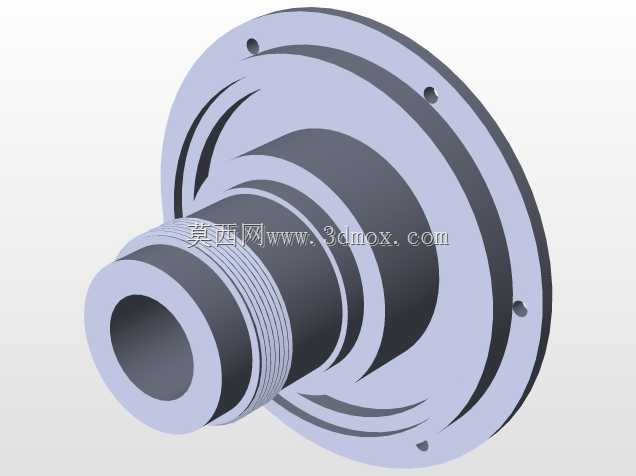

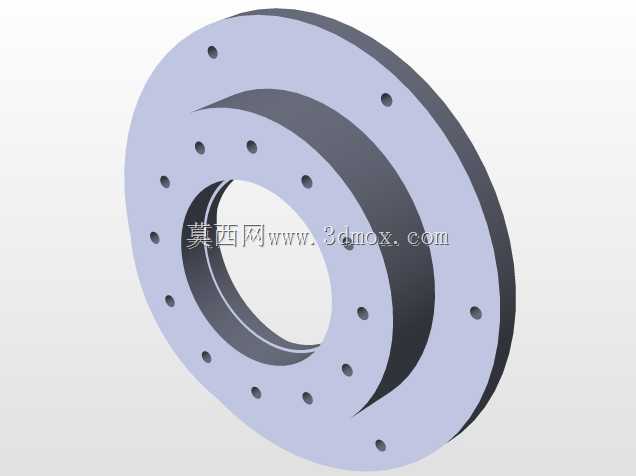

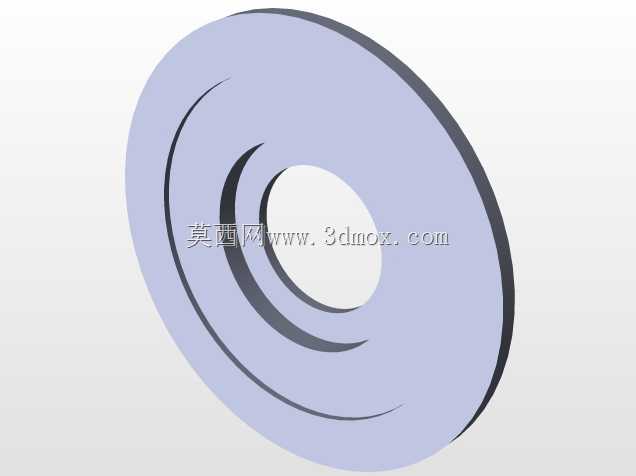

这款轮式传动部件的设计，最初是面向车间重载输送线的从动轮组需求展开，在做结构校核的时候，特意把轮缘宽度、轮毂安装孔的同轴度公差放到了优先级最高的位置，毕竟这类滚轮一旦出现安装偏摆，长距离输送工况下很容易出现皮带跑偏、轮体偏磨的问题，后期运维更换的成本会远高于前期设计阶段的公差管控投入。从结构拆分来看，外侧大直径轮体采用等厚圆盘设计，轮缘做了微小的倒角处理，避免安装转运过程中锐边磕碰伤，也能减少和输送皮带接触时的边缘应力集中，轮体和中间轮毂的连接采用台阶面定位，配合周向均布的连接螺栓锁紧，既保证了传动过程中扭矩传递的可靠性，也能在轮面磨损后单独更换外层轮体，不用整体报废整个部件，降低产线运维的备件成本。中间的法兰式轮毂是整个部件的安装核心，法兰端面上的螺栓孔做了锪平处理，保证螺栓锁紧时端面完全贴合，不会出现锁紧应力不均导致的轮毂变形，轮毂中心的通孔是和传动轴配合的安装位，孔内预留了键槽位置，用来传递周向扭矩，避免轮体和传动轴之间出现打滑空转的情况。做三维建模的时候，特意把安装边界的尺寸做了分层标注：轮体的最大外径是整个部件的回转边界，安装时要和两侧的机架护板预留足够的安全间隙，避免转动过程中出现剐蹭；轮毂法兰的端面到轮体内侧的距离，是和机架安装座配合的轴向尺寸，设计时要匹配轴承座的安装位宽度，保证轴向定位准确，不会出现运行过程中的轴向窜动；中心安装孔的公差带选用过渡配合，既能保证装配时的便利性，也能避免运行过程中孔轴配合间隙过大产生的冲击振动。这类滚轮除了用在皮带输送线，也可以适配到起重设备的导向轮组、仓储设备的行走轮机构上，不同工况下只需要调整轮面的材质和表面处理工艺，比如需要更大摩擦力的场景可以在轮面包覆橡胶层，需要耐磨的工况可以对轮面做淬火处理，核心的轮毂连接结构不需要做大幅改动，具备不错的结构通用性。建模过程中对所有的安装配合面都做了干涉检查，尤其是螺栓安装位和轮毂内孔、键槽的位置关系，避免出现螺栓锁紧时和键、传动轴产生干涉的问题，同时对轮体的转动惯量做了初步核算，保证启动和制动过程中不会因为惯量过大对传动电机造成额外的冲击负载。
