双履带差速驱动行走底盘结构设计

这套双履带行走底盘结构，核心面向狭小空间内的巡检、作业类移动设备开发需求，常见的应用场景包括厂区管道巡检机器人、小型消防侦察移动平台、狭窄巷道物料转运小车、农业大棚作业机具的行走承载单元，相比轮式行走结构，履带形式的接地比压更低，在松软泥泞路面、碎石铺装不平整路面、带一定坡度的非硬化路面上，都能保持足够的抓地力，不会出现轮式结构常见的打滑、陷车问题。

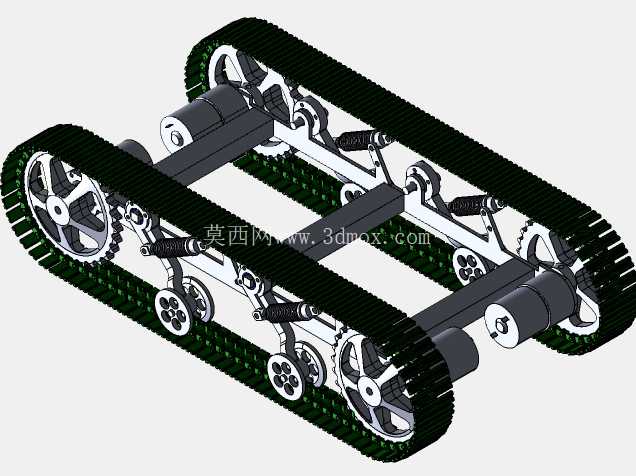

从结构布局来看，整套底盘采用左右对称的双履带独立驱动设计，每侧履带配置独立的驱动动力单元，通过两侧驱动轮的转速差实现转向，不需要额外设置转向舵机或者转向桥结构，转向半径可以做到极小，甚至能实现原地零半径转向，非常适合在空间狭窄、转向余量不足的作业场景使用。每侧履带的驱动轮布置在底盘前后两端位置，和动力输出轴直接连接，轮齿和履带内侧的啮合槽精准匹配，传动过程中不会出现跳齿、脱齿的问题，动力传递效率更高。

承重轮组采用多轮分布式布局，每侧履带沿行走方向布置多组小直径承重轮，承重轮通过独立的摇臂结构和底盘主梁连接，每组摇臂都配置了独立的缓冲弹性元件，在经过不平整路面、凸起障碍的时候，单组承重轮可以独立上下浮动，始终保持履带和地面的有效接触面积，不会出现局部履带悬空、抓地力下降的问题，同时缓冲结构可以过滤路面传递上来的冲击振动，保护底盘上搭载的精密检测元件、作业执行机构不会因为持续振动出现精度下降或者结构松动的问题。履带张紧结构集成在侧架上，可以通过调整张紧轮的位置调整履带的张紧度，避免长时间使用后履带拉长出现的松旷、脱落问题，维护调整的时候不需要拆解整个侧架结构，操作便捷。

底盘的主梁采用矩形截面的型材焊接成型，整体刚性足够，主梁上方预留了统一的安装接口，可以根据不同的作业需求搭载不同的功能模块，比如搭载检测摄像头、气体传感器就可以做成巡检机器人，搭载小型灭火装置就可以做成消防侦察机器人，搭载物料载台就可以做成转运小车，通用性较强。安装边界方面，整套底盘的宽度控制在窄幅范围，可以顺利通过宽度600mm以上的狭窄通道，底盘的离地间隙经过优化，既保证了足够的通过性，可以越过高度不超过50mm的垂直障碍，也不会因为重心过高影响行驶稳定性，在坡度不超过30度的坡面上可以稳定行驶不会侧翻。

设计过程中重点考虑了结构的易维护性，所有的轮组都采用模块化设计，单个轮组出现磨损损坏的时候，可以单独拆卸更换，不需要拆解整个履带侧架；履带采用分段拼接的形式，局部出现破损的时候不需要更换整根履带，只需要更换损坏的履带节段，降低后期的维护成本。轮系的转动部位都预留了润滑注油接口，日常保养的时候可以直接注油润滑，不需要拆解轮组结构。整套结构没有冗余的设计部件，所有的结构件都同时承担承载或者传动功能，整体重量控制在合理范围，在保证结构强度的前提下降低了动力单元的负载，提升了续航表现。

实际使用过程中，这套底盘的行走速度可以通过调整驱动单元的参数灵活调整，低速模式下可以保持稳定的行走速度，适合搭载检测设备做匀速巡检作业，高速模式下可以快速转场，提升作业效率。履带的材质选择兼顾了耐磨性和一定的韧性，在水泥路面、碎石路面长期行走也不会出现过快的磨损，同时和金属轮系接触的时候不会产生过大的噪音，适合在需要静音作业的室内场景使用。
