电力变压器内部夹装固定支架结构设计

　　这套夹装固定结构是油浸式电力变压器铁芯与绕组组件的核心承载部件，日常在配电房、户外箱变、工业厂区供电系统的变压器内部承担定位、夹紧、绝缘隔离的核心作用，直接决定变压器运行时的结构稳定性与抗短路冲击能力。从实际工程应用来看，变压器运行过程中绕组会通过数百到数千安培的交变电流，电动力会持续对绕组产生径向扩张与轴向压缩的交变作用力，若夹装结构刚度不足，很容易出现绕组位移、绝缘层磨损，最终引发匝间短路的严重故障，因此这套结构的设计优先级在变压器整体结构中排在前列。

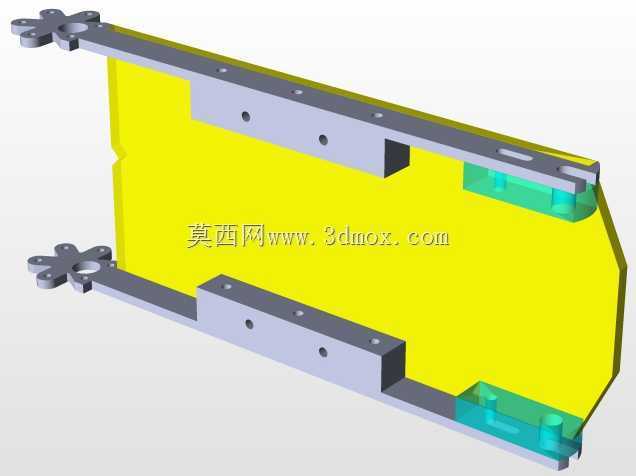

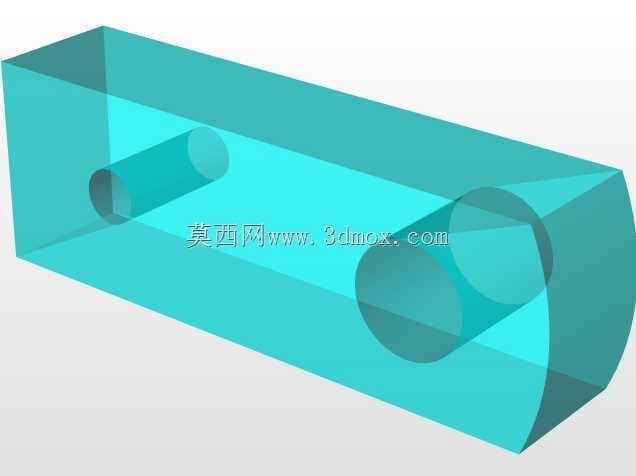

　　从结构设计逻辑来看，两侧对称布置的金属夹件采用冷轧钢板折弯成型，夹件上均匀排布的通孔分别对应铁芯叠片的穿芯螺杆定位位、绕组端部的压钉安装位，夹件端部延伸出的带孔耳板是整个器身与变压器油箱的连接固定点，安装时需要保证两侧夹件的平行度公差控制在0.2mm/m以内，避免铁芯叠片受力不均产生额外的空载损耗。夹件与绕组接触的位置预留了绝缘垫块的安装槽，也就是模型中半透明的青绿色结构区域，该区域在实际生产中会采用环氧玻璃布板加工成型，一方面阻断夹件与绕组之间的导电通路，避免夹件形成环流引发局部过热，另一方面可以缓冲绕组运行时的振动，降低变压器的整体运行噪音。夹件中间的亮黄色区域对应的是变压器绕组与铁芯之间的绝缘纸筒安装空间，设计时特意在夹件内侧预留了1.5mm的间隙，避免器身干燥处理后绝缘件收缩出现卡滞，同时也给变压器油的循环留出了流通通道，保证绕组运行时产生的热量可以通过油流顺利带走。

　　在安装边界的尺寸控制上，这套夹装结构的整体宽度需要匹配对应容量变压器的铁芯直径，夹件的开孔位置需要与铁芯叠片的孔位完全同轴，穿芯螺杆穿过夹件与铁芯叠片后需要按照对角顺序逐步拧紧，夹紧力控制在规定扭矩范围内，既要保证铁芯叠片之间没有间隙避免产生额外涡流损耗，也不能因为夹紧力过大压破叠片间的绝缘涂层。夹件端部的安装耳板需要与油箱底部的定位槽精准配合，安装后要保证器身在油箱内的悬浮高度符合设计要求，保证器身所有带电部位与油箱内壁的绝缘距离满足高压绝缘规范，避免出现放电击穿的隐患。

　　从结构细节来看，夹件上预留的长圆孔是为了补偿不同批次铁芯叠片的厚度公差，装配时可以根据实际叠厚微调夹件的安装位置，保证夹紧力均匀分布在整个绕组端面上。夹件边缘全部做了倒圆角处理，避免尖锐边角划破绝缘材料，所有焊接位置都做了打磨整平处理，防止出现尖角引发的电场集中问题。在实际选型适配时，这套夹装结构可以适配30kVA到500kVA区间的配电变压器，不同容量的产品只需要调整夹件的长度与开孔间距即可，整体结构的通用性较强，不需要额外开模就可以覆盖常规配电变的多数规格需求。
