在3C电子装配线、小型包装工位、桌面型数控进给轴以及教学实训平台里,400W这一功率段的伺服电机长期承担着紧凑空间内的高精度定位任务。台达ASDA-B2系列400W伺服电机正是面向这类中小负载连续运转场景开发的执行元件,其输出扭矩与转子惯量匹配经过调校,既能够带动丝杠滑台完成快速往复定位,也可以在同步带牵引、分度转盘、短行程机械手关节等工况下保持稳定的速度环响应。

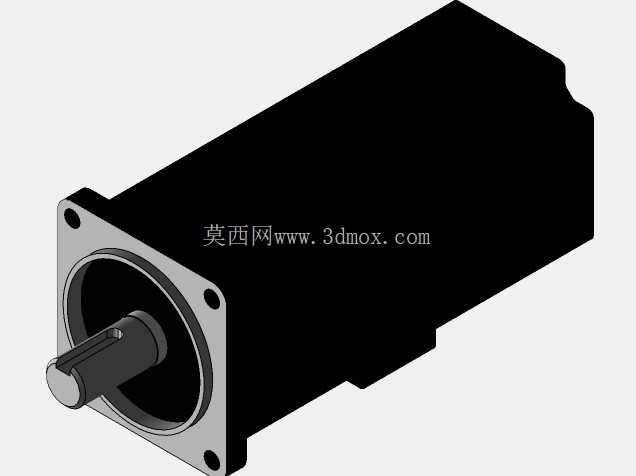

从整机外廓来看,模型还原了方形法兰安装面、圆柱形定子壳体、后端编码器仓以及侧置动力与编码器接插件的典型布局。前端法兰采用伺服电机常见的正方形安装基准,四个沉孔围绕输出轴中心对称分布,轴伸端为带键槽的圆柱轴,轴肩处预留联轴器或同步带轮的贴合面;设计选型时需要优先核对法兰止口直径、安装孔孔距、轴径与键槽宽度,这些边界尺寸直接决定电机能否装入既有减速座或电机座。定子壳体外侧的散热筋与光滑段过渡在模型中有所体现,实际布置时应保证壳体周围留有对流空间,避免被线槽、钣金护罩完全包覆。
输出轴的受力边界是结构工程师容易忽略的环节。400W伺服电机额定转速较高,轴端通常不直接承受较大径向载荷,若用同步带轮传动,需校核带张力对轴承的径向作用;若通过联轴器连接丝杠,则应选用挠性联轴器补偿同轴度误差,并在装配时控制径向偏差与角向偏差。模型中轴伸长度、键槽位置和轴端倒角均按实物比例表达,便于在三维布局中检查联轴器锁紧螺钉是否与法兰面干涉,以及电机轴与负载轴之间的轴向间隙是否合理。
接线侧的空间校核同样依赖完整外形数据。动力线缆与编码器线缆从壳体侧面或后侧引出,接插件具有一定折弯半径,在拖链往复运动的设备中,线缆弯曲半径不能小于厂家规定值,插头尾部也需要预留插拔手位。将该电机模型放入机柜或滑台旁时,可以同步布置线缆走向、拖链分隔腔和维修操作面,避免后期出现插头被钣金压住、编码器线与动力线紧贴干扰等问题。
功能特性上,这类伺服电机依靠后端高分辨率编码器构成闭环,配合驱动器完成位置、速度、扭矩三种控制模式。在贴装头、点胶轴、裁切辊等机构中,位置模式负责接收脉冲或总线指令实现定长进给;在收放卷、张力控制场合,速度与扭矩模式可以让电机维持设定牵引力。建模时把电机本体、法兰、轴伸、接插件作为独立结构表达,有利于在总装中分别做干涉检查:法兰面与安装板贴合,止口嵌入定位孔,轴系通过联轴器进入传动链,线缆插件则归入电气装配子层级。
安装边界还涉及电机长度方向的包容空间。400W机型虽然功率不大,但机身从法兰端面到编码器后端具有较长轴向尺寸,对于滑台后侧靠近护罩、机器人小臂内部或机床尾座附近的布置,需要核对后端盖与防护板之间的距离,并保证编码器接头能够侧向插拔。若电机轴朝上或朝侧方安装,还要关注油封方向、冷凝水排放以及线缆自然下垂趋势,这些细节在三维阶段通过真实比例模型就能提前暴露。
在传动方案设计中,该电机常与行星减速机、滚珠丝杠、同步带轮组合使用。选用减速机时,不能只按功率匹配,还要核对电机法兰接口、轴径、键槽与减速机输入座是否一致,并校核减速后输出扭矩、负载惯量折算值以及平均转速。直接驱动丝杠时,则需根据丝杠导程、移动部件质量、行程加减速曲线计算所需峰值扭矩,确认电机堵转扭矩和连续扭矩留有裕度。模型提供的外形与安装基准,可以让工程师在同一坐标系下完成电机座、联轴器罩、拖链支架和限位开关的协同设计。
散热与维护也是工程应用中的实际约束。伺服电机在频繁启停、短时过载工况下,壳体温度会明显上升,安装面若能与加工后的金属电机座贴合,可通过传导带走部分热量;若采用塑料支架或悬空安装,则应降低过载频次并保留通风通道。后端编码器区域属于精密部件,装配时不能敲击轴端,也不应让电机承受强烈冲击;三维布局中可在编码器外侧设置防护钣金,同时保留检修间隙。
整体而言,该400W伺服电机三维模型的价值不在于单纯展示外观,而在于为自动化设备的机构布局提供可校核的几何边界。围绕法兰止口、轴伸键槽、机身长度、接插件位置和散热空间逐项确认后,机械设计人员可以更顺畅地完成电机选型、传动件匹配、线缆规划和护罩结构设计,减少从三维方案到现场装配时的返工。
