可3D打印分体式遥控飞机机翼结构

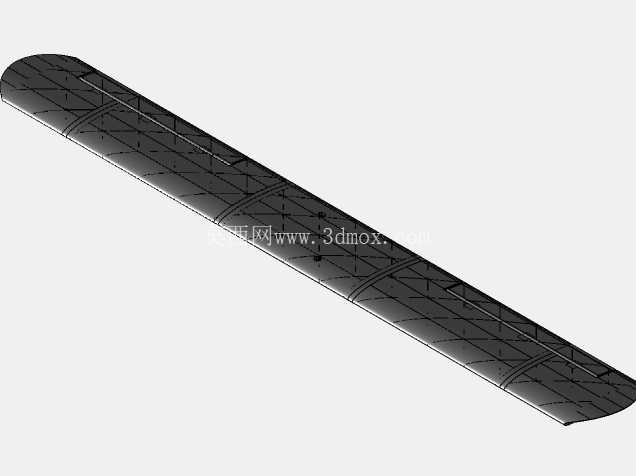

　　航模飞行场景中，机翼作为核心升力产生部件，其结构强度、重量分布与翼型精度直接决定飞行姿态稳定性与续航表现，传统一体成型航模机翼多采用泡沫切割、轻木蒙皮工艺，不仅加工周期长，发生碰撞损坏后往往需要整体更换，维修成本较高，而面向3D打印工艺设计的分体式机翼结构，恰好能解决这类实际使用中的痛点。这套机翼结构采用多部件拆分设计思路，拆分逻辑完全贴合FDM等主流桌面级3D打印的成型边界，单个打印部件的尺寸控制在常规打印设备的成型幅面范围内，无需大尺寸工业级打印设备即可完成全部构件制作，普通航模爱好者也能自行完成生产制作。

　　拆分后的各部件之间预留了标准化的拼接定位结构，装配时无需额外制作复杂工装，依靠定位凸台与卡槽即可完成快速对位，拼接缝处可通过专用胶水粘接融合，固化后整体结构强度可达到一体成型构件的90%以上，完全满足航模飞行过程中的气动载荷与结构受力要求。从翼型设计来看，该机翼采用低速航模常用的平凸翼型截面，翼型厚度沿展向逐步过渡，翼根处厚度较大以提升与机身连接部位的结构强度，翼尖处适当收窄并做了切尖处理，能够有效降低飞行过程中的翼尖涡流阻力，提升低速飞行状态下的升阻比，对于遥控飞机这类低速飞行器而言，这种翼型选择能够兼顾起降阶段的低速升力与平飞阶段的飞行效率，降低动力系统的功率消耗。

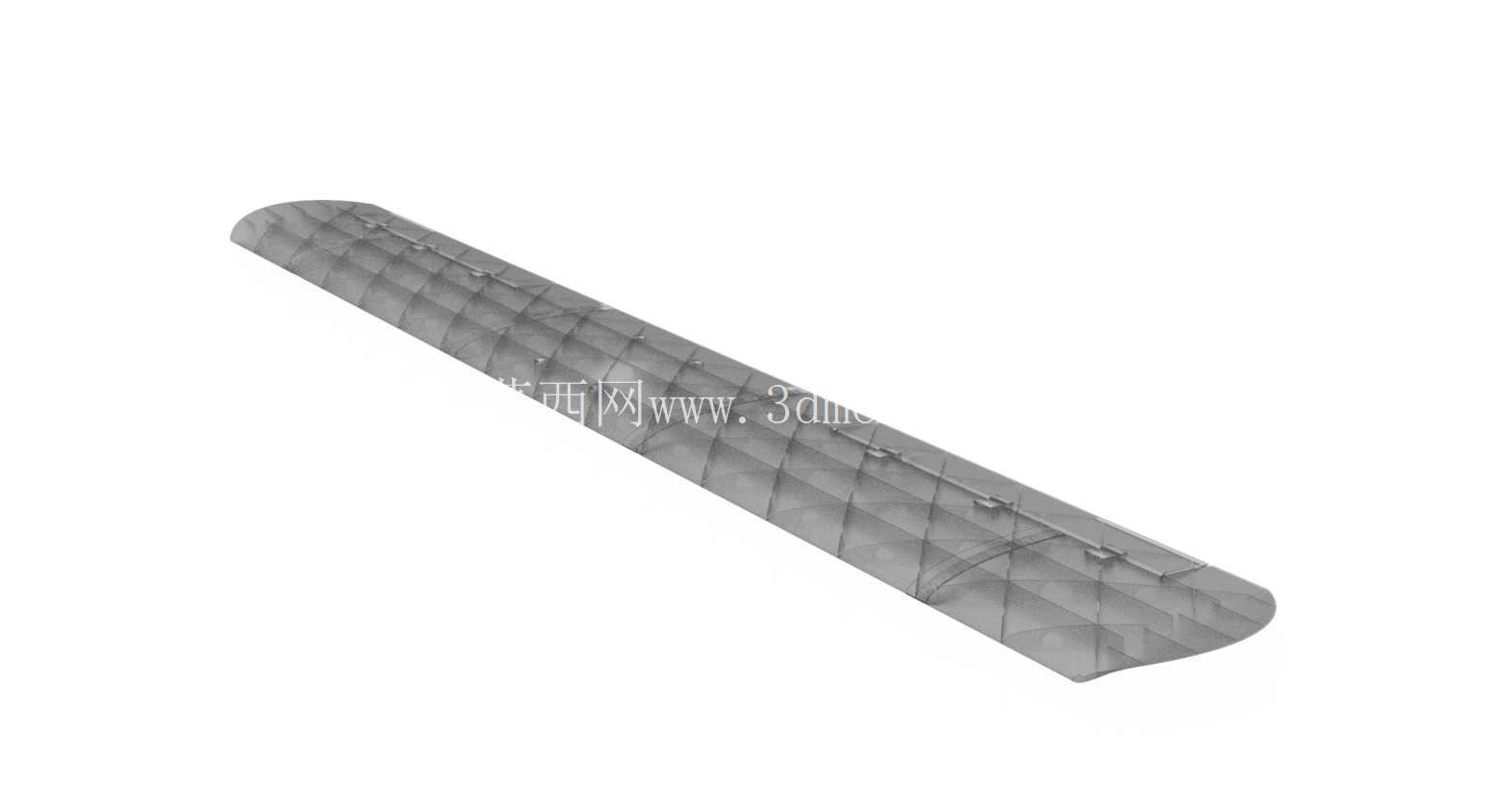

　　结构设计上，机翼内部预留了标准的舵机安装槽与舵面传动走线空间，安装槽的尺寸边界适配市面上绝大多数9g规格的微型航模舵机，无需用户自行二次打磨修改即可完成舵机固定，舵面与主翼之间采用一体化打印的活页连接结构，替代传统的胶带铰接方式，长期使用不会出现铰接部位松动、舵面偏转虚位过大的问题。考虑到3D打印工艺的材料特性，设计时在机翼蒙皮内侧布置了沿展向与弦向分布的加强筋结构，筋条厚度根据不同部位的受力大小做了差异化设置，翼根区域的筋条密度更高、厚度更大，能够承受飞行过程中产生的弯曲载荷，避免大机动飞行时机翼出现过度形变影响气动效率，同时这种网格化的加强筋结构能够在保证结构强度的前提下最大限度降低机翼整体重量，避免3D打印实心结构带来的重量过大问题。

　　用户在实际打印制作时，还可以根据自身的飞行需求，在切片软件中调整不同部位的打印填充密度，比如翼根连接部位可设置较高的填充率以提升连接强度，翼尖等受力较小的部位可适当降低填充率进一步减重，这种灵活的可调性是传统工艺制作的机翼无法实现的。安装边界方面，机翼根部预留了与标准航模机身适配的连接卡位，卡位尺寸符合常见的1米级翼展遥控飞机的安装接口，用户无需大幅修改机身结构即可完成机翼装配，机翼后缘的副翼舵面偏转角度范围预留了正负30度的活动空间，能够满足常规飞行与特技机动的舵面行程需求。实际飞行测试中，这种3D打印制作的机翼抗冲击性能优于传统泡沫机翼，发生轻微擦碰时不会出现泡沫碎裂的情况，即使局部构件损坏，也只需重新打印损坏的单个部件即可完成维修，无需整体更换机翼，大幅降低了航模的使用维护成本。对于航模设计从业者与爱好者而言，这种拆分式3D打印机翼的设计思路也具备较高的参考价值，可根据不同的飞行需求调整翼展长度、翼型参数，快速迭代出适配不同机型的机翼结构，缩短航模产品的开发验证周期。
