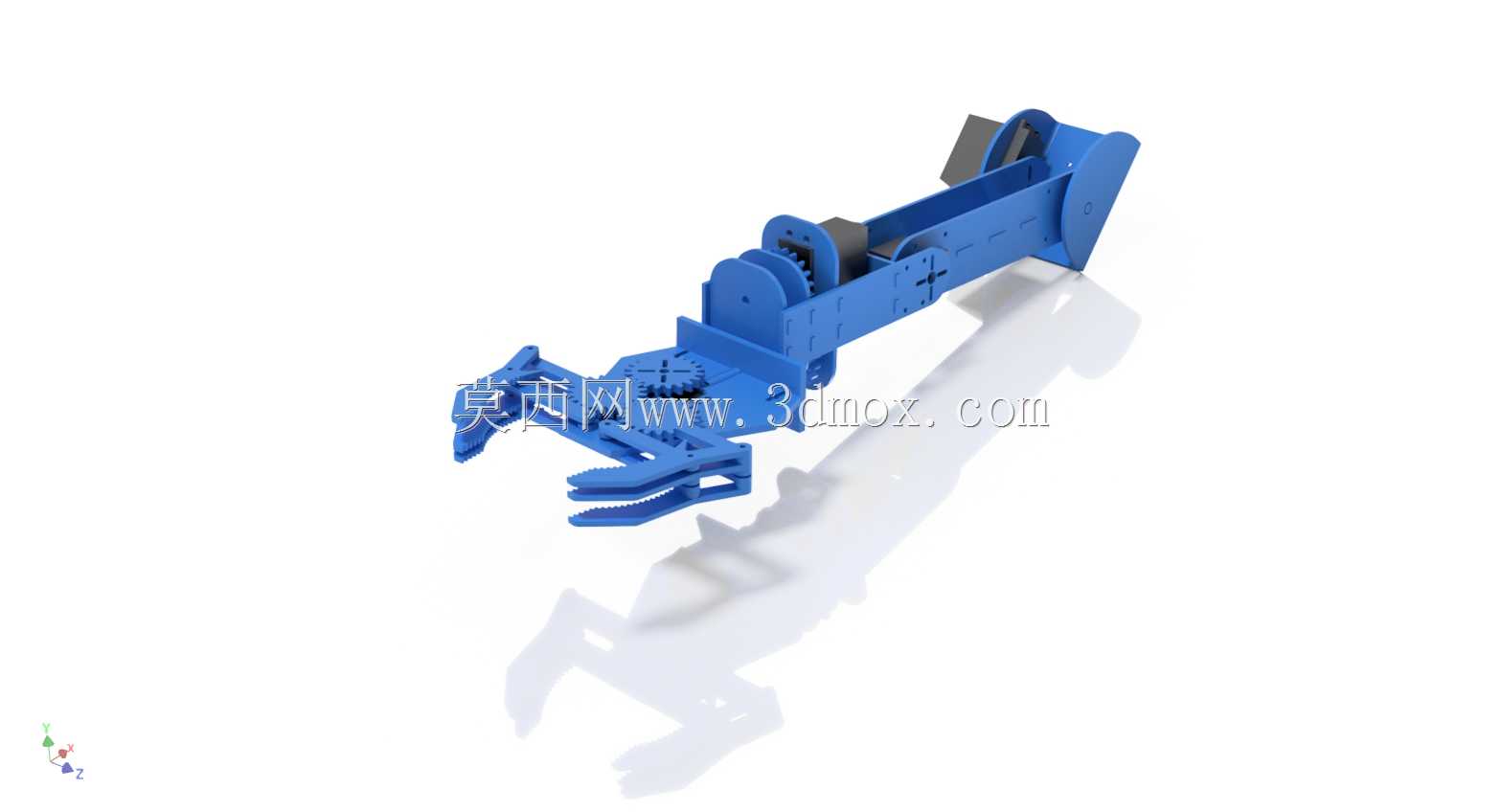

三轴夹持激光切割配套机械臂结构

项目分类:工业机器人 发布时间:2024-03-14 ID:741961
  • 三轴夹持激光切割配套机械臂结构
  • 三轴夹持激光切割配套机械臂结构
  • 三轴夹持激光切割配套机械臂结构
  • 三轴夹持激光切割配套机械臂结构

  这套三轴夹持机械臂的结构设计,核心瞄准中小功率激光切割工位的上下料、工件转序需求,在钣金加工、五金件激光切边的生产场景里,这类夹持臂不需要追求过高的负载冗余,反而要在紧凑的安装空间里实现稳定的夹持动作,适配现有激光切割设备的工位布局,不需要对原有产线做大规模改造就能完成加装。从实际使用场景来看,激光切割工位的待加工工件多为厚度1-6mm的冷轧钢板、铝板,下料后工件边缘存在轻微熔渣,常规的吸盘式取料结构容易因为板面不平整出现吸附失效,而这款机械臂采用的夹爪式末端执行器,通过平行夹指的机械咬合完成工件固定,即使板面存在轻微翘曲、残留切割渣点,也能保证夹持力稳定,不会在转运过程中出现工件脱落的问题。

  设计思路上没有采用复杂的多关节冗余结构,三个运动轴分别对应臂身水平回转、臂段俯仰伸缩、夹爪开合夹持,传动结构全部采用成熟的齿轮啮合加直线导轨导向,所有传动部件的安装基准都做了统一的定位凸台设计,加工时只需要一次装夹就能完成基准面加工,装配环节不需要反复配磨调整,能有效降低生产装配的工时成本。臂身的主体结构采用板材折弯拼接的形式,没有使用复杂的铸造壳体,一方面是因为这类工位机械臂的负载上限设定在5kg,折弯钢板的强度完全能满足负载要求,另一方面板材加工的周期更短,后期如果需要根据工位调整臂长,只需要更换对应段的折弯板材即可,不需要重新开模制作铸件,适配不同尺寸切割工位的改造成本更低。

  从安装边界来看,整套臂身的底座安装孔位采用通用的120mm见方四孔布局,适配市面上多数激光切割机的侧边安装支架尺寸,臂身完全伸展后的水平 outreach 控制在650mm,刚好覆盖常规小幅面激光切割机的整个工作台面,不会因为臂展过长导致末端抖动量超标,也不会因为臂展不足出现工作台边角位置取料盲区。臂身俯仰运动的上下限位做了机械硬限位加电气限位的双重保护,下限位刚好对齐工作台的承料面,上限位抬升后工件底部距离工作台面的高度预留120mm,足够避开工作台面上的定位靠山、栅格板凸起结构,转运过程中不会出现工件刮蹭台面的问题。夹爪部分的开合行程设置为0-120mm,夹指内侧做了可更换的防滑聚氨酯垫,既可以避免夹伤铝板、不锈钢板的装饰面,也能在夹持表面带少量切削液的工件时提供足够的摩擦力,聚氨酯垫采用沉头螺丝固定,磨损后只需要拧下螺丝就能快速更换,不需要拆解整个夹爪传动结构。

  传动细节上,三个轴的驱动部件都预留了标准的伺服电机安装法兰,用户可以根据自身的控制需求选配不同功率的伺服或者步进电机,臂身内部的走线全部采用拖链收纳,所有线缆的弯曲半径都控制在线缆直径的10倍以上,长期往复运动也不会出现线缆折损、信号中断的问题。臂身的所有转动铰接位置都采用带密封圈的深沟球轴承,能阻挡激光切割产生的金属粉尘进入铰接缝隙,避免长期使用后出现转动卡滞、磨损加剧的问题,日常维护只需要按照季度周期在轴承注油孔加注润滑脂即可,不需要拆解臂身做深度保养。在实际工位适配中,这款机械臂除了完成激光切割的上下料动作,也可以通过更换夹爪指块,适配小型注塑件的取件、冲压工位的工件转序,只需要调整夹指的形状和夹持行程参数,不需要改动臂身的主体传动结构,具备不错的工位适配灵活性。结构设计时所有的板材拼接位置都做了连续焊缝设计,焊接后再做整体去应力退火,避免长期负载运动后臂身出现焊接变形,导致末端定位精度下降,臂身表面采用喷塑处理,能抵御车间环境里的切削液雾气、金属粉尘的腐蚀,延长设备的整体使用寿命。
