水下框架式遥控潜航器结构设计

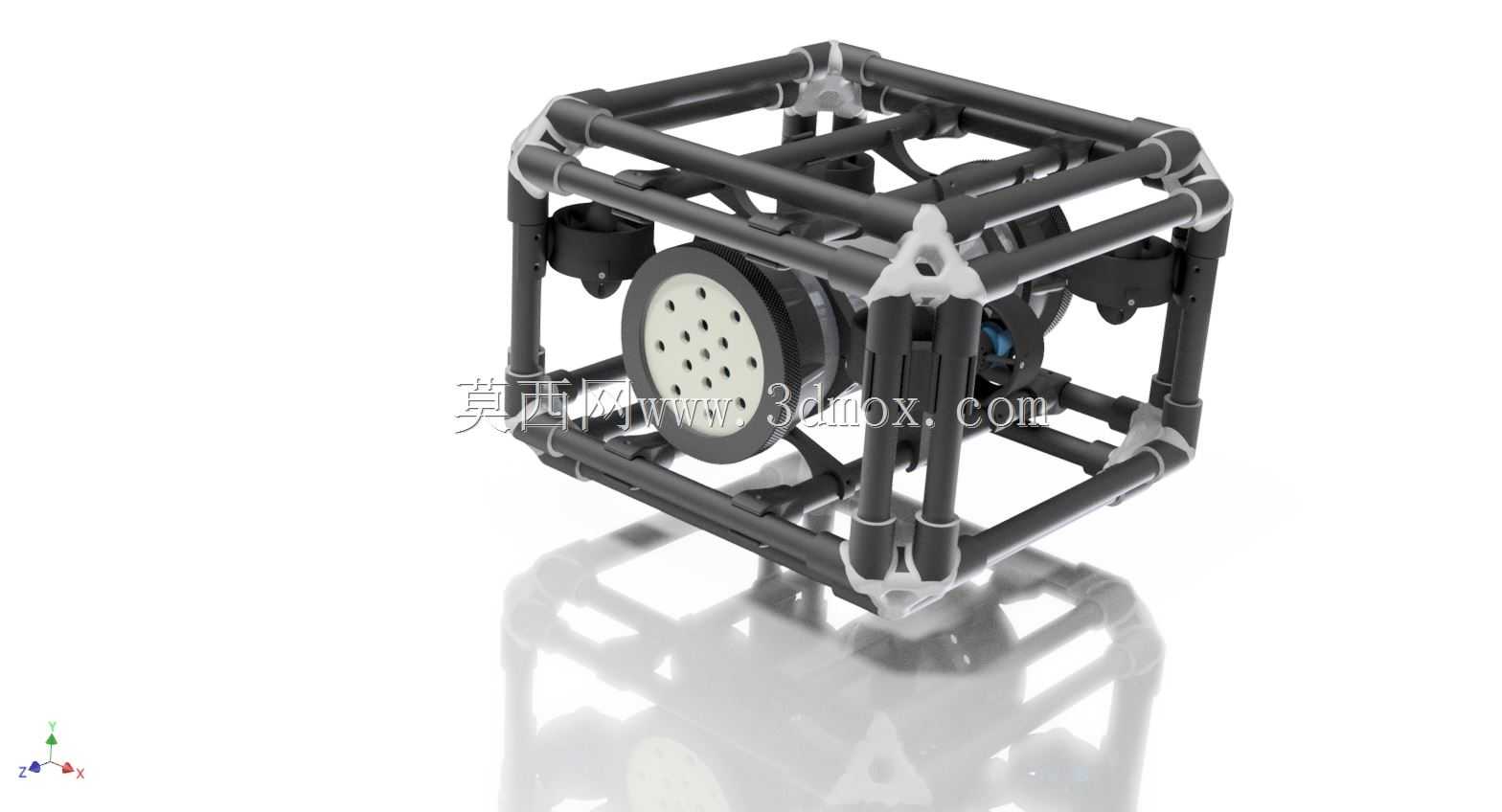

　　这套水下遥控潜航器采用开放式框架承载思路，主体由多根圆管通过三通、弯头和角部连接件拼合成立体笼式骨架，外部不设置封闭流线壳体，而是把推进、摄像、照明、浮力、电控和密封舱等模块直接固定在框架节点上。这样的布置在近岸观测、水池检测、船体外表检查、水下管线巡查、教学实验以及小型作业平台开发中比较常见，设备入水后能够从多个方向安装或更换任务载荷，维护时不必拆解大面积外壳，现场调试效率更高。框架的空间边界决定了整台潜航器的运输、投放和避障能力。模型中管材沿长宽高三个方向形成多层矩形轮廓，角部连接件承担交汇载荷，侧面预留推进器安装位，前端中部布置带密集孔位的圆形端盖部件，可对应摄像观察窗、灯具安装面或密封舱端板。

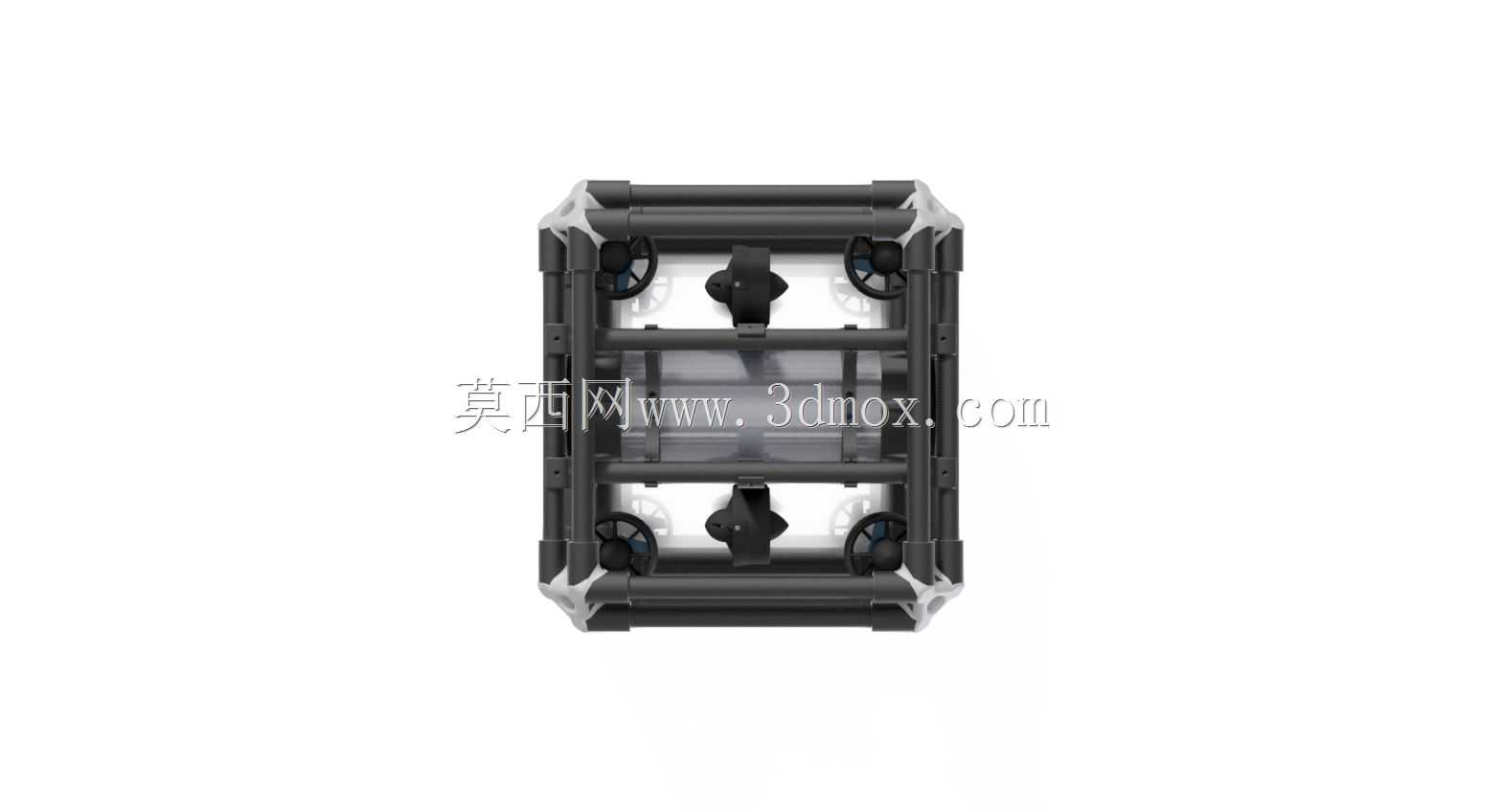

　　设计时需要把最外侧管件作为碰撞边界，推进器桨叶、摄像头镜头和外接传感器不能超出框架保护范围；在通过狭窄闸门、管道口或船体构件间隙时，框架先接触障碍物，可降低核心部件受冲击的风险。开放式结构还利于水流穿过，减少封闭壳体在低速微调时产生的附加阻力，也便于观察线缆走向和紧固件状态。功能配置上，潜航器依靠布置在侧向和纵向的多个推进器实现进退、横移、转向、升沉等动作。框架左右两侧的安装座用于固定推进器，电机轴线和管架之间保留足够间隙，避免喷流被管件遮挡。前端圆形组件带有规则孔阵列，既可以作为端盖减重和密封压紧结构，也能为镜头、补光灯或声学探头提供安装基准。中部空间留给电控密封筒、浮力材料和电池模块，重心与浮心需要在三维布置中反复校核：

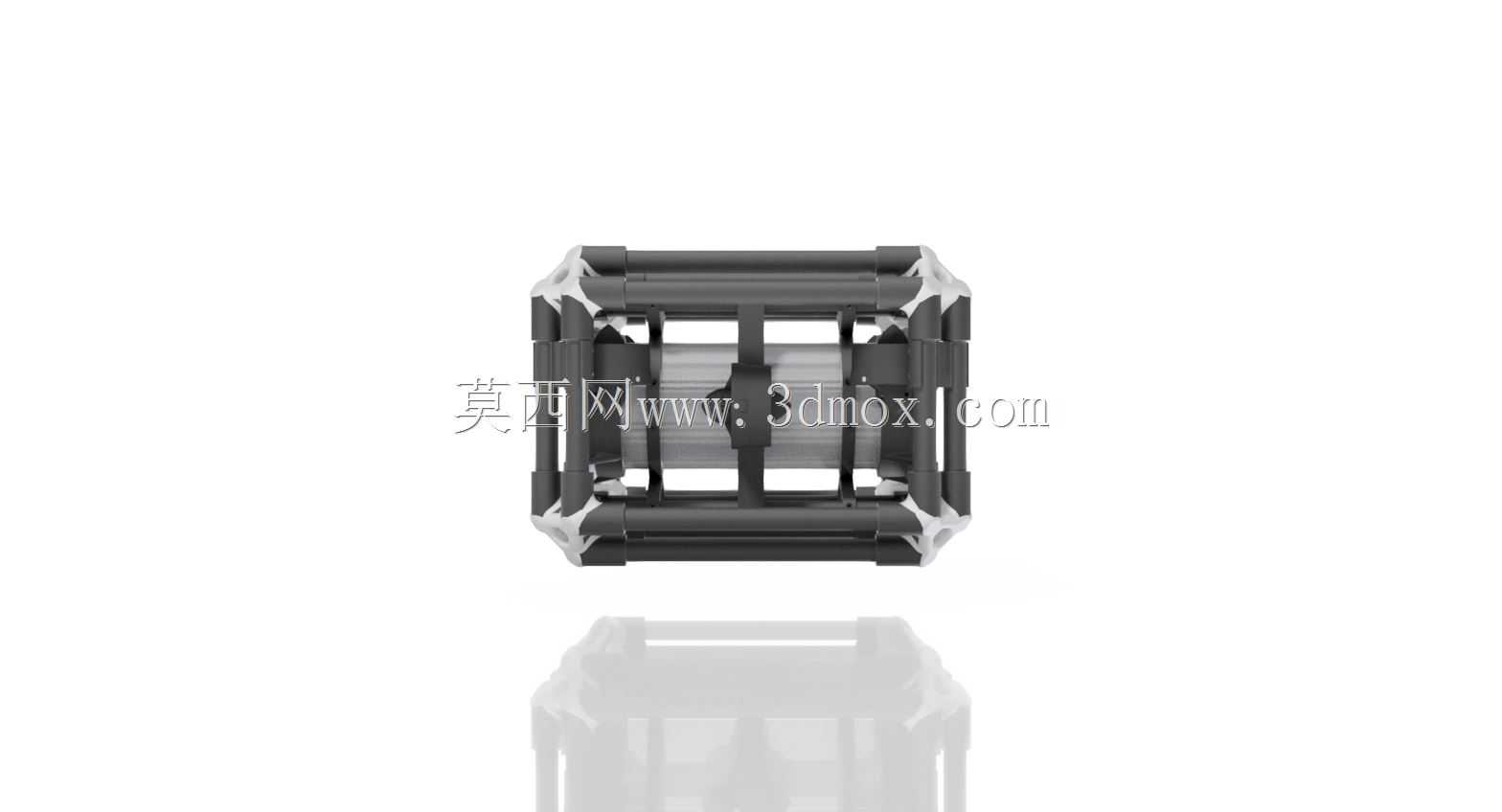

　　重物尽量靠下，浮力材料靠上，使潜航器在水中具有自稳趋势；左右推进器和电池重量对称分布，避免航行时出现持续横倾。密封设计是这类水下装备的重点。实际制作中，电子调速器、控制板、电池和接插件通常放入圆筒形密封舱，端盖通过密封圈、压紧法兰和穿舱件与外界隔离；电机若采用外置方案，则需选择水下专用推进单元或对轴系进行动密封处理。模型所体现的框架式布局，能够把密封舱从外壳约束中解放出来，舱体直径和长度可根据元器件堆叠高度调整，再通过抱箍或鞍座固定到下层管件上。线缆沿管材绑扎，在转角处预留弯曲半径，穿舱位置集中布置，可减少多点密封带来的泄漏隐患。从结构建模角度看，圆管骨架适合按标准管径和接头系列建立参数化装配：先确定外轮廓尺寸，

　　再布置内部横梁和设备安装板，最后校验推进器射流方向、镜头视场角与手操作可达性。角部连接件应避免尖锐应力集中，管件开孔处需要加衬套或补强板；承受推进器反作用力的位置不能只依赖薄壁管夹持，应设置环抱式支座并把载荷传递到至少两根相交管件上。设备在水面吊放时，吊点应选在上层框架对称位置，起吊后框架变形不能引起密封舱端盖错位。该结构并不追求高速航行，而是强调低速悬停、观察稳定、改装方便和抗磕碰。对于需要加装机械爪、声呐、水质传感器或清洗刷的场景，可在前部和底部横梁上扩展安装孔位；对于运输受限的场景，管材框架还可拆成分片组件，现场快速拼装。整体设计把水下防护、动力布局、维护开口和载荷扩展统一在笼式框架内，适合作为小型ROV原理验证、结构评审和二次开发的三维参考。
