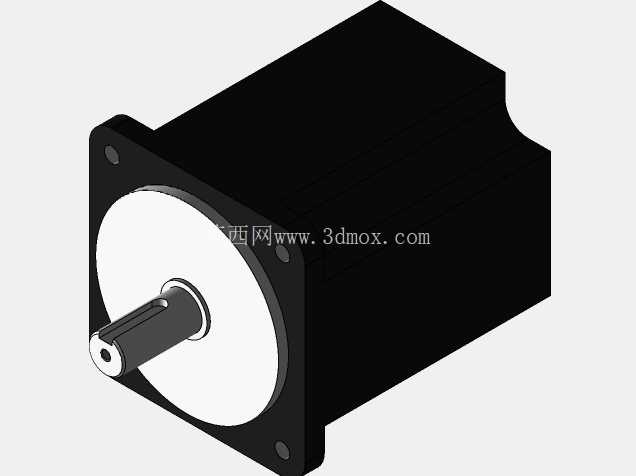

台达ASDA-B2系列1000瓦伺服电机结构

在自动化产线的传动选型环节，1000瓦功率段的伺服电机一直是中小负载工位的核心驱动选项，这款台达ASDA-B2系列1000瓦伺服电机的三维结构，完全还原了实物的装配边界与外形细节，能直接用于设备布局阶段的干涉校验，省去现场测绘的反复核对流程。从实际应用场景来看，这个功率段的伺服覆盖了电子制造流水线的点位移栽、包装设备的送膜辊驱动、小型数控机床的进给轴传动、非标专机的转盘分度等多个常见工位，相比同功率的步进电机，它的闭环控制特性可以在频繁启停的工况下保持转速稳定，不会出现丢步导致的定位偏差，这也是很多做精密装配设备的工程师优先选这个功率段伺服的核心原因。

从结构设计的角度拆解，这款电机采用方形端盖的安装形式，前端法兰的定位止口、安装孔位完全遵循行业通用的安装尺寸规范，输出轴带键槽的设计可以和联轴器、同步带轮直接配合，轴端的中心螺纹孔方便用户加装额外的负载连接件，不需要额外做轴端改造。电机本体的外壳采用拉伸铝型材工艺，表面的散热筋结构沿着轴向排布，在设备内部安装时，不管是水平安装还是垂直安装，都能利用空气对流带走绕组产生的热量，避免长时间高负载运行出现过热降额的问题。后端的编码器舱和电机本体做了一体化的密封设计，防护等级可以满足常规工业车间的使用要求，不会因为车间内的切削液雾、粉尘侵入导致编码器信号异常。

做设备布局的时候，很多新手工程师容易忽略电机的尾部出线空间和安装避让距离，这个三维模型完整还原了电机尾部的接线盒凸起尺寸、编码器线缆的出线方向预留空间，在做机架设计的时候，可以直接把模型导入装配体，提前核对电机和周围钣金护罩、走线槽、相邻传动部件的间隙，避免加工完机架才发现电机装上去之后尾部线缆被顶住，或者和旁边的气缸、导轨滑块产生运动干涉。另外这个功率段的电机转动惯量匹配范围比较宽，搭配不同减速比的行星减速机之后，可以适配传送带驱动、机械手关节旋转等不同负载特性的工位，模型上预留的法兰安装基准面，也能直接和标准规格的减速机输入端做配合校验，不需要再单独查样本核对安装尺寸。

从功能特性上来说，这款1000瓦伺服的额定转速可以满足大部分中高速传动的需求，低速段的扭矩输出平稳，在做螺纹加工、精密压装这类需要低速大扭矩输出的工位时，不会出现爬行抖动的问题。模型上还原的电机本体安装孔是通孔设计，从前端法兰侧穿螺栓固定的方式，比侧面螺孔固定的形式安装强度更高，在频繁正反转的冲击负载下，不会出现固定螺栓松动的问题。做电气布局的时候，也可以根据模型上的接线盒位置，提前规划动力线、编码器线的走线路径，让设备内部的布线更规整，避免线缆和运动部件产生摩擦。

很多工程师在做方案阶段，经常因为找不到准确的电机模型，只能用简化方块代替，最后到详细设计阶段才发现尺寸对不上，导致整个机架的设计都要调整，这款精准还原的伺服电机结构模型，能直接用于方案阶段的设备整体布局，从安装法兰的止口深度、输出轴的伸出长度，到电机本体的横截面尺寸、尾部编码器的凸起高度，都和实物保持一致，不管是做单机设备的设计，还是做自动化产线的工位排布，都能直接调用，大幅减少前期测绘核对的工作量，也能避免因为尺寸偏差导致的加工返工问题。在做运动仿真的时候，也可以基于这个模型的质量属性、转动惯量参数，提前核算整个传动链的负载匹配情况，给伺服驱动器的参数调试提供参考依据，减少现场调试的周期。
