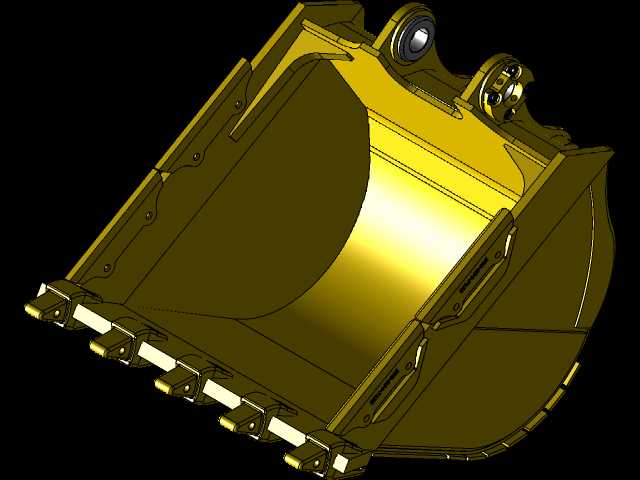

小松PC400挖掘机铲斗结构三维设计

　　作为常年跟工程机械三维结构打交道的设计人员，拿到这套铲斗数模的时候，最先关注的是它跟主机的匹配边界——毕竟小松PC400属于40吨级的大型矿用、土方施工主力机型，铲斗作为直接接触作业介质的终端属具，所有安装尺寸的公差控制直接决定了现场换装、作业时的可靠性。这套铲斗的铰接耳板位置完全匹配PC400的斗杆、连杆安装孔距，销轴孔的同轴度在数模里做了严格的装配约束，避免现场安装时出现别卡、销轴偏磨的问题，耳板内侧预留的耐磨衬套安装位，也考虑到了长期重载作业下的易损件更换空间，不用在现场做二次切割补焊就能完成衬套更换，减少设备停机时间。

　　从实际作业场景来看，这类铲斗主要面向矿山剥离、大型土石方开挖、硬土碎石装载这类重载工况，所以在结构设计上，斗唇部分做了加厚的耐磨合金层预留，斗齿座的排布间距经过了载荷校核，每个斗齿的受力能均匀传递到斗底板和侧刃板上，不会出现单齿过载断裂的情况。斗腔的曲面弧度不是随意做的圆弧，是按照挖掘时的物料流动轨迹优化的，铲入料堆的时候阻力更小，收斗的时候物料不容易撒漏，举升卸料的时候能顺着斗腔曲面快速滑出，减少粘料带来的无效载荷，尤其是在黏土作业场景下，流畅的斗腔曲面能大幅降低斗内积料的概率，提升单次作业循环的有效载荷。

　　再看整体的结构加强设计，侧刃板外侧加焊了耐磨护板，斗底的加强筋沿着物料冲击的方向排布，不是常规的横竖交叉筋，而是顺着铲入时的受力方向做的斜向加强，既能提升斗底的抗冲击能力，又不会过多增加铲斗自身的重量，避免因为斗体过重导致主机的挖掘力被无效消耗。斗壁的板厚选择是经过载荷计算的，在保证抗变形、抗冲击能力的前提下，尽可能控制自重，毕竟属具自重每增加一百公斤，主机的油耗、液压系统负载都会有明显上升，有效作业载荷反而会下降。

　　安装边界上，除了铰接孔的位置尺寸，铲斗在最大收斗、最大卸料角度下的运动包络也在数模里做了干涉检查，确保跟斗杆、连杆、液压管路之间不会出现碰撞，尤其是在极限偏载作业的时候，侧刃板不会蹭到斗杆结构，预留的安全间隙足够覆盖现场作业时的结构变形量。很多新手做铲斗设计的时候容易忽略斗齿跟切削刃的角度，这套数模里的斗齿安装角是经过优化的，铲入物料时斗齿先切入，能有效降低切削阻力，不会出现斗唇顶在料堆上铲不进去的情况，侧齿的突出量也刚好保护侧刃板，在修坡、刮平作业的时候侧刃板能直接贴合作业面，不会因为侧齿突出太多导致刮平精度不够。

　　从结构建模的细节来看，所有的焊接坡口都在数模里做了预留，不同厚度板材对接的位置做了过渡处理，避免焊接时出现应力集中，长期重载作业下焊缝开裂的问题。耳板跟斗体连接的位置做了圆弧过渡，没有直角应力集中点，这也是重载属具设计里很关键的细节，很多现场出现的耳板撕裂问题，都是因为过渡位置应力集中，加上焊接缺陷导致的。斗体上预留的耐磨板焊接位置，都做了平面度约束，现场更换耐磨板的时候不需要额外打磨找平，能大幅缩短维修更换的时间。

　　这类大型挖掘机的铲斗，在实际使用中还要考虑不同作业介质的适配性，这套结构的斗容是匹配PC400的液压系统压力、提升力参数设计的，不会出现斗容过大导致举升时液压系统过载，或者斗容过小导致作业效率不足的问题。数模里的每个结构特征都对应了实际作业中的需求，没有多余的装饰性结构，所有的加厚、加强都集中在受力、磨损的关键位置，平衡了使用寿命、自重、作业效率三者的关系，不管是做新属具开发，还是做现有铲斗的维修测绘参考，这套数模的结构细节都能提供很实际的参考价值，尤其是安装尺寸的精准度，能直接用来做配套属具的适配设计，省去大量现场测绘的时间，也避免了测绘尺寸误差导致的安装匹配问题。
