台达ASDA-B2系列750W伺服电机结构

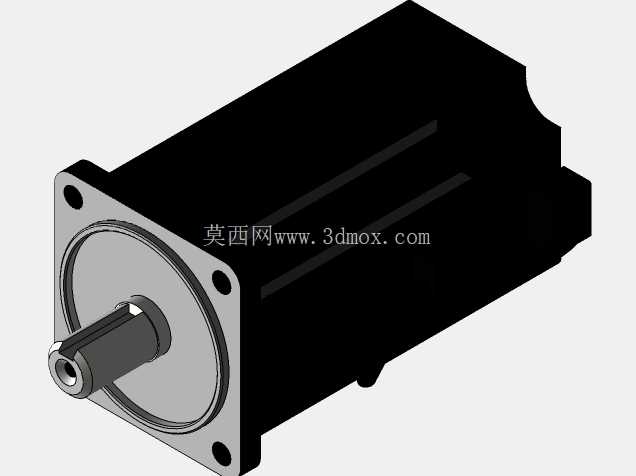

　　这款伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，没有做多余的外观美化，所有结构特征都对应实物的功能边界。从应用场景来看，这类750W功率等级的伺服，是中小型自动化设备里的核心驱动部件，常见于3C电子组装线的点胶、锁付工位，小型包装机械的拉膜、切刀驱动，以及数控雕铣设备的进给轴传动，也会用在非标自动化的转盘分度、直线模组驱动场景，覆盖的负载区间刚好匹配大部分中低速、高精度定位的传动需求，既不会因为功率冗余造成成本浪费，也能满足常规工位的扭矩输出要求。

　　从设计思路上，整个模型优先还原了安装配合的关键尺寸：前端法兰的安装孔位采用标准方形法兰布局，止口尺寸对应通用伺服的安装规范，能直接适配市面上大部分标准行星减速机、同步带轮的安装接口，输出轴的轴径、键槽尺寸以及轴端的中心螺纹孔都做了精准还原，方便设计人员在做装配校核时，直接验证轴端连接件的配合间隙，避免出现安装干涉。电机本体的外壳采用方形散热筋结构，不是光滑圆柱面，这部分的结构还原是为了在做设备布局时，准确核算电机周边的散热空间——实际运行中，伺服电机的外壳散热筋需要预留至少5mm的空气流通间隙，不能紧贴设备钣金或者其他部件，否则长时间高负载运行会触发过热报警，模型里的散热筋凸起高度、排布间距都和实物一致，能直接用于设备布局的空间校验。

　　后端的编码器侧结构也做了完整还原，包括编码器外壳的凸起尺寸、出线口的位置与方向，这部分是很多简化模型容易忽略的细节：在实际布线时，编码器线缆的弯曲半径有明确要求，出线口的位置直接决定了线缆走线的空间需求，如果模型省略这部分结构，很容易在实际装配时出现线缆被设备结构件挤压、弯折半径过小导致信号传输不稳定的问题。另外电机底部的安装固定面、接线盒的位置与尺寸也都对应实物结构，设计人员在做电机安装座设计时，可以直接提取模型的安装孔位坐标，不用再反复核对二维样本的尺寸参数，减少设计阶段的尺寸核对工作量。

　　从功能特性对应的结构来看，这款伺服的输出轴采用高精度轴承支撑结构，模型里还原了前端轴承室的配合尺寸，这部分的精度直接决定了电机的径向跳动参数，在搭配高精度丝杆或者旋转平台使用时，轴承位的配合公差会直接影响终端负载的定位精度，所以建模时没有简化轴承位的台阶结构，方便设计人员做轴系配合的公差分析。电机本体的长度尺寸也严格对应实物参数，在做直线模组或者悬臂结构设计时，电机的总长会直接影响运动部件的行程边界，比如封闭型直线模组的尾端安装空间，就需要准确匹配电机的总长尺寸，否则会出现电机尾端碰撞设备护罩的问题。

　　在实际选型校核时，这个模型可以直接导入装配体中做干涉检查：比如验证电机安装后，周边的气管、线槽是否会和电机外壳产生摩擦，电机运转时输出轴的连接件是否会和前端法兰产生刮蹭，甚至可以模拟电机在最大行程位置时，和设备其他运动部件的安全距离。不同于只做外观展示的简化模型，这个结构把所有影响安装的细节都做了还原，包括法兰面的定位销孔、外壳上的接地螺钉位置，这些细节在做设备安规设计时都是需要考虑的——接地螺钉的位置决定了接地线的走线方向，定位销孔则是在高精度安装场景下，保证电机和减速机同轴度的关键结构，省略这些特征的模型，在实际工程设计中参考价值会大打折扣。

　　另外，电机的重量分布也可以通过模型的体积参数结合材质密度做初步核算，750W功率等级的伺服电机自重通常在3kg左右，在做垂直轴负载计算时，电机本身的自重也是需要计入负载扭矩核算的部分，准确的本体结构模型能帮助设计人员更精准地计算转动惯量匹配，避免出现惯量不匹配导致的运行抖动、定位过冲问题。很多设计人员在初期选型时，容易忽略电机本体的转动惯量参数，直接用负载惯量和电机样本的标称值做匹配，实际上准确的三维模型可以直接提取转子部分的转动惯量参考值，结合传动结构的减速比，做更精准的惯量匹配计算，提升设备运行的稳定性。
