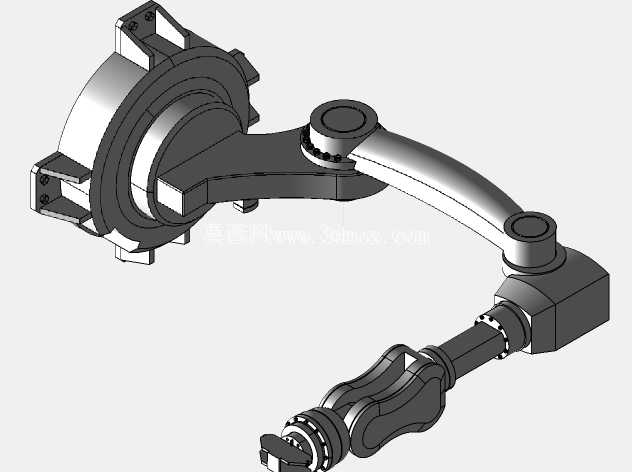

六轴关节式焊接作业机械臂结构设计

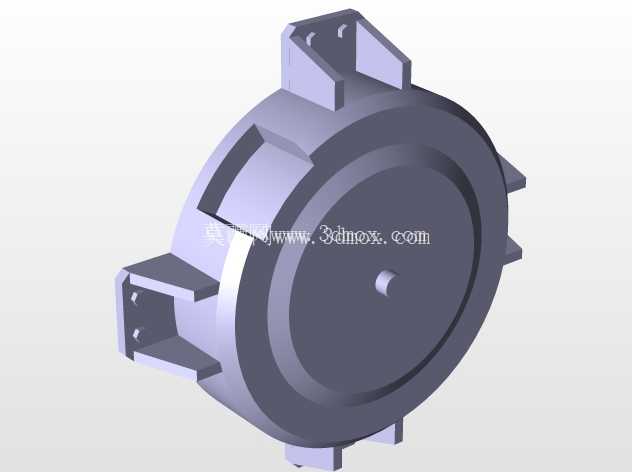

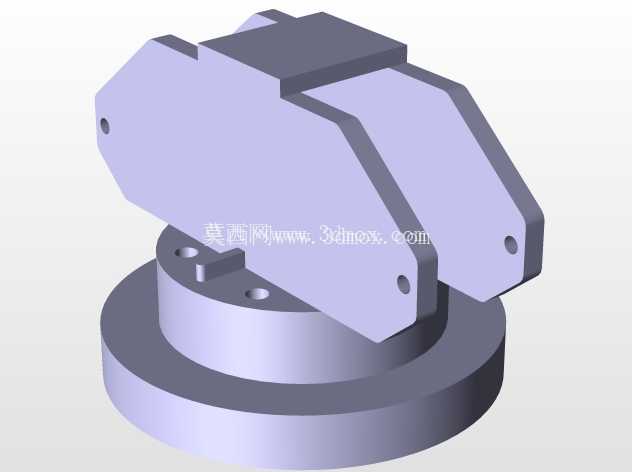

这款关节式焊接作业臂的结构设计，核心围绕焊接工位的实际作业需求展开，在做三维结构搭建时，首先要考虑的是焊接作业的覆盖范围与姿态可达性，毕竟车间里的焊接工位往往存在工装夹具遮挡、焊缝位置刁钻的情况，多关节的构型就是为了让末端焊枪能以合适的角度抵达待焊位置，避免出现焊接死角。从安装边界来看，底部采用的是大尺寸法兰式安装基座，基座底面预留了均匀分布的螺栓安装孔，适配车间常见的焊接工装平台、地面预埋钢板的安装需求，安装时需要预留基座周边至少300mm的维护空间，方便后续检修底座内部的伺服驱动与线缆排布，基座整体的重心做了下沉设计，大臂伸展到最大作业半径时，整机的抗倾覆力矩能覆盖常规碳钢焊接的反冲力，不需要额外加装配重块就能保证作业稳定性。

从功能特性上看，各个关节的转动范围做了针对性的限位设计，腰部关节可以实现整周回转，满足同一工位多面焊缝的焊接需求，不需要反复移动待焊工件；大臂与小臂的关节转动角度经过反复校核，既保证了垂直方向的举升高度，能适配高度差较大的焊接工位，也兼顾了近距离低位焊接的姿态需求，不会出现关节死点导致焊枪无法到位的情况。末端法兰的接口采用通用的工业机械臂末端安装尺寸，可以直接适配主流的焊枪夹持机构、送丝管固定支架，不需要额外做转接件设计，降低现场改造的工作量。关节内部的走线采用中空结构设计，焊接专用的动力线缆、信号线缆、送丝管路都可以从关节内部穿过，避免焊接过程中飞溅的焊渣烫坏线缆，也能减少外置走线对关节转动的干涉，降低长期运行的线缆磨损风险。

在实际应用场景中，这类机械臂主要替代人工完成重复性高、作业环境恶劣的焊接工序，比如汽车零部件的弧焊作业、工程机械结构件的点焊、五金件的连续焊缝焊接，相比人工焊接，机械臂的运行轨迹重复精度更高，能保证每条焊缝的焊接参数一致性，减少虚焊、焊穿、焊缝不均匀的质量问题，同时能把焊接工人从高烟尘、强弧光的作业环境中替换出来，降低职业病的发生概率。设计过程中特意对臂体的截面做了优化，采用箱型薄壁结构，在保证臂体整体刚性的前提下尽可能降低自重，减少关节驱动的负载，提升关节运动的响应速度，臂体的外轮廓做了圆弧过渡处理，没有尖锐的凸起棱角，避免作业过程中剐蹭周边的工装或者待焊工件，表面的涂装采用耐高温的橘纹防护漆，能抵御焊接过程中飞溅的高温焊渣粘附，日常清理时只需要用干布擦拭就能去除表面的焊渣残留，不会损伤漆面。

做结构校核的时候，特意针对焊接作业的常见负载做了仿真验证，末端搭载常规焊枪与送丝组件的重量下，臂体在最大伸展位置的形变量控制在焊接工艺允许的范围内，不会因为臂体形变导致焊枪偏离焊缝轨迹。各个关节的密封结构采用多层防尘防焊渣设计，能阻挡焊接烟尘、金属碎屑进入关节内部，延长轴承与驱动组件的使用寿命，基座侧面预留了气源与电气接口的安装位置，现场布线时可以直接从工位侧边的桥架引线，不需要在基座上额外开孔，减少现场安装的工作量。另外臂体上预留了多组传感器安装位，可以根据实际需求加装焊缝跟踪传感器、防撞传感器，进一步提升焊接过程的自适应能力，应对工件装夹位置存在微小偏差的情况，不需要重新编程就能自动修正焊接轨迹，适配多品种小批量的焊接生产需求。
