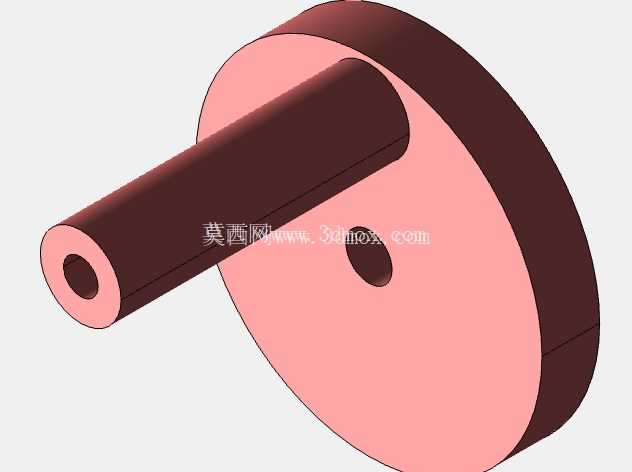

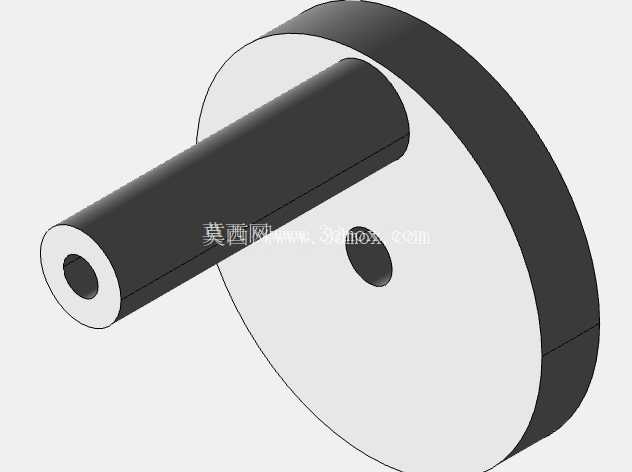

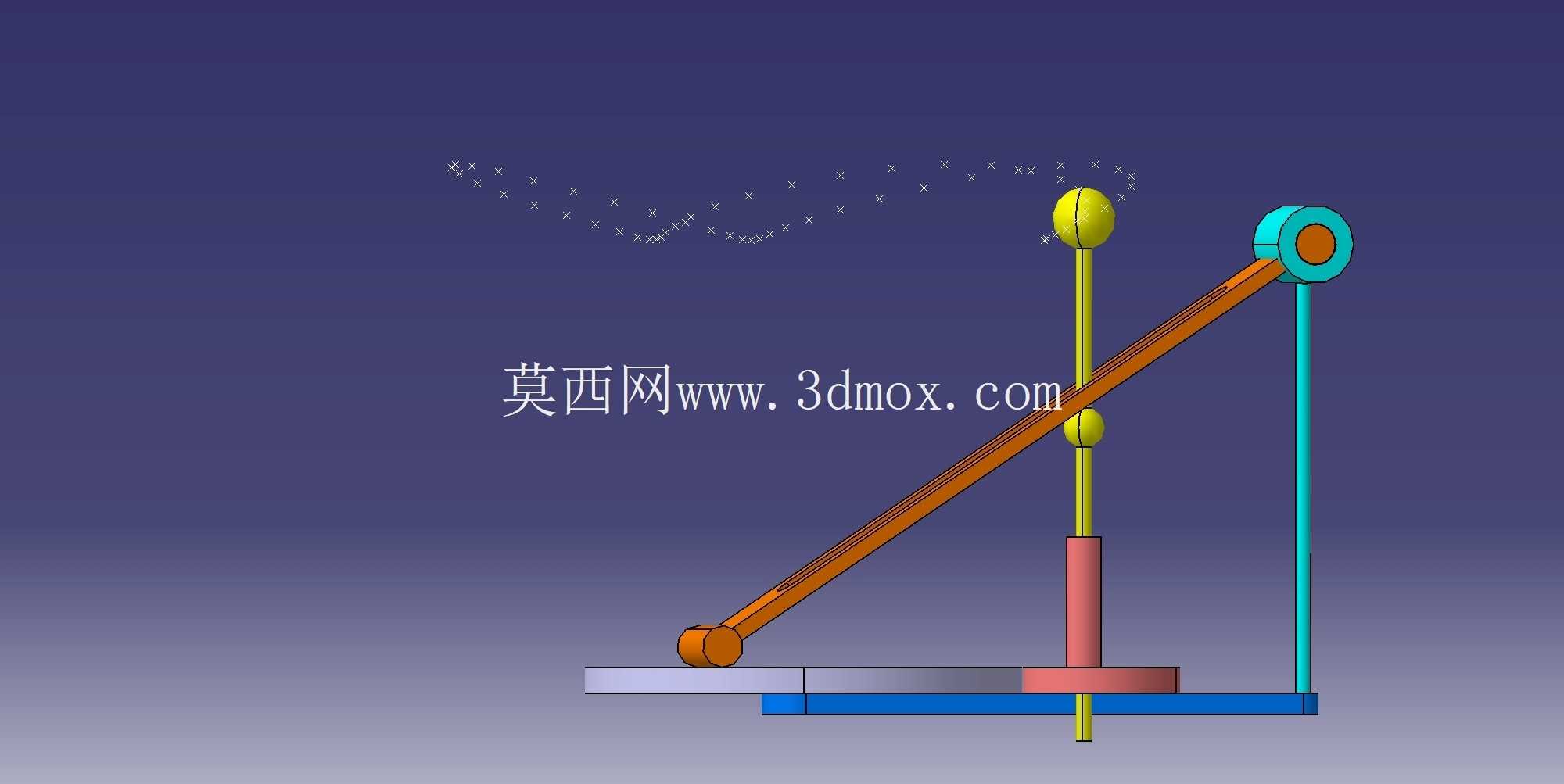

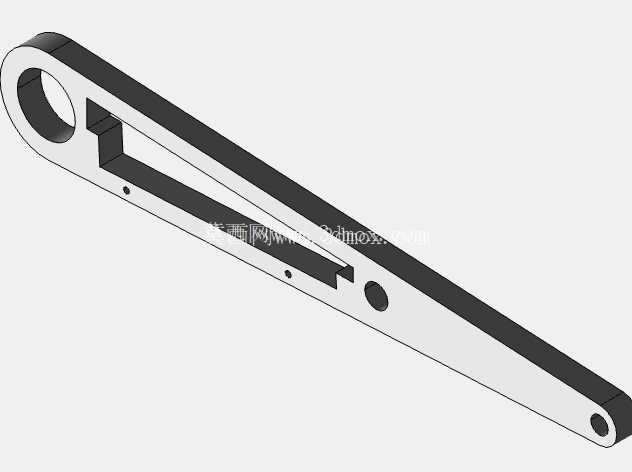

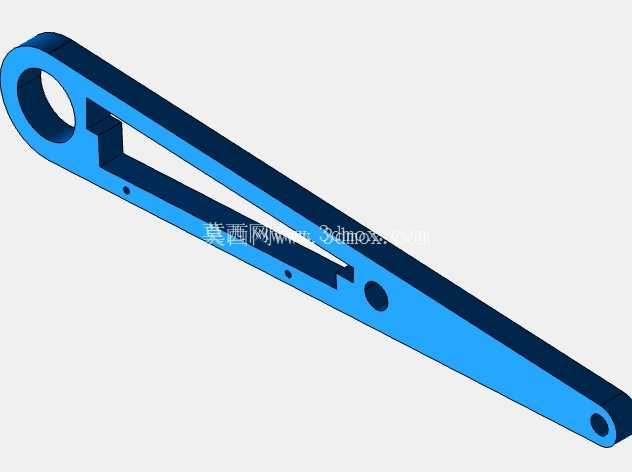

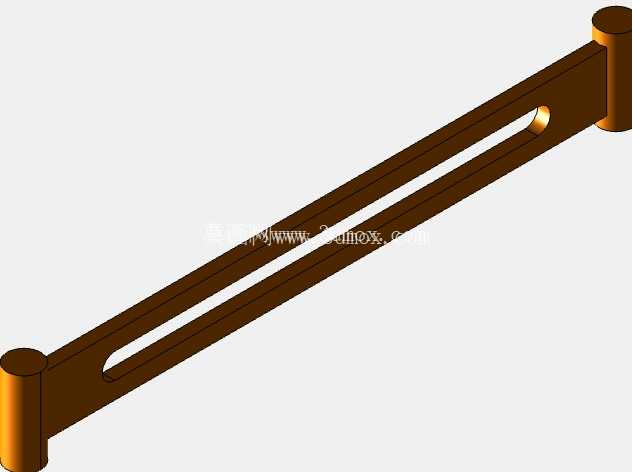

该机构核心功能是将旋转副的连续圆周运动,转化为末端点沿预设空间三维曲线的精准轨迹输出,可直接嵌入多类需要复杂空间点位运动的工业设备场景中,比如异形曲面涂覆工位的轨迹执行端、特种包装工序的折线牵引机构、小型教学演示设备的运动展示单元,都能通过这类机构简化动力输入路径,无需多轴联动控制系统即可实现固定空间轨迹的重复动作。从结构布局来看,整套机构以底部圆形安装基座为承载基准,基座上设置两处铰接支点,一处连接橙色长摆杆的下端旋转轴,另一处固定竖直方向的圆柱导向套,导向套内穿装可上下滑动的黄色竖杆,竖杆顶端设置球形接触端头,端头始终贴合橙色长摆杆的内侧长槽面,长摆杆上端与青色竖直连杆的顶端铰接,青色连杆下端与底部水平滑块铰接,水平滑块可沿基座上的横向导轨做直线往复运动,整套运动副之间无冗余自由度,输入单轴旋转即可带动所有构件按确定关系运动。

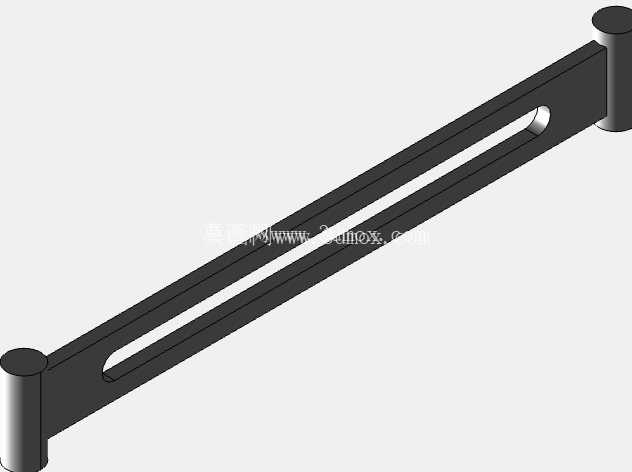

设计过程中优先考虑了运动副的磨损补偿问题,长摆杆上的通槽采用等宽截面设计,与球形端头的接触为线接触形式,相比面接触能降低加工精度要求,同时在长期运行产生磨损后,仅需调整竖杆的初始安装高度即可补偿间隙,无需整体更换构件。安装边界方面,底部基座的直径为整套机构的最大横向占用尺寸,竖直方向的最高点位为青色连杆顶端的铰接轴位置,所有运动构件的外轮廓均不超出基座投影范围的1.2倍,可直接通过基座上的四个沉头孔固定在设备安装面板上,不需要额外设计转接支架。

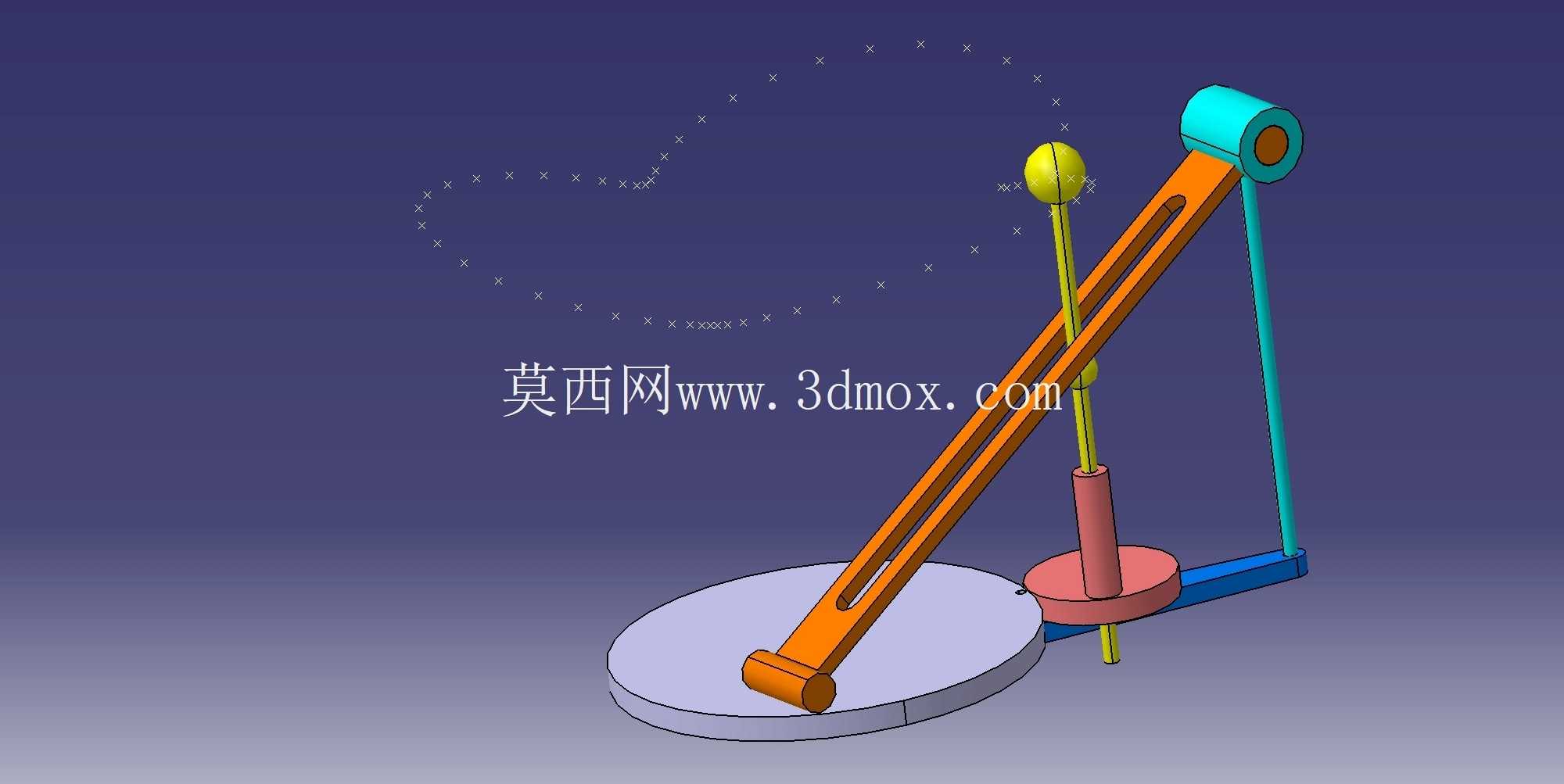

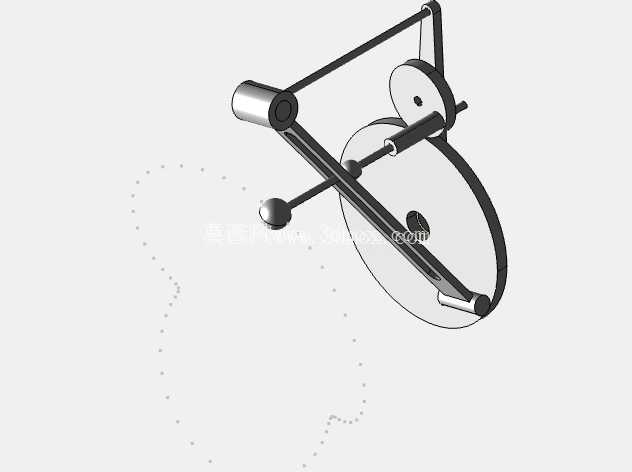

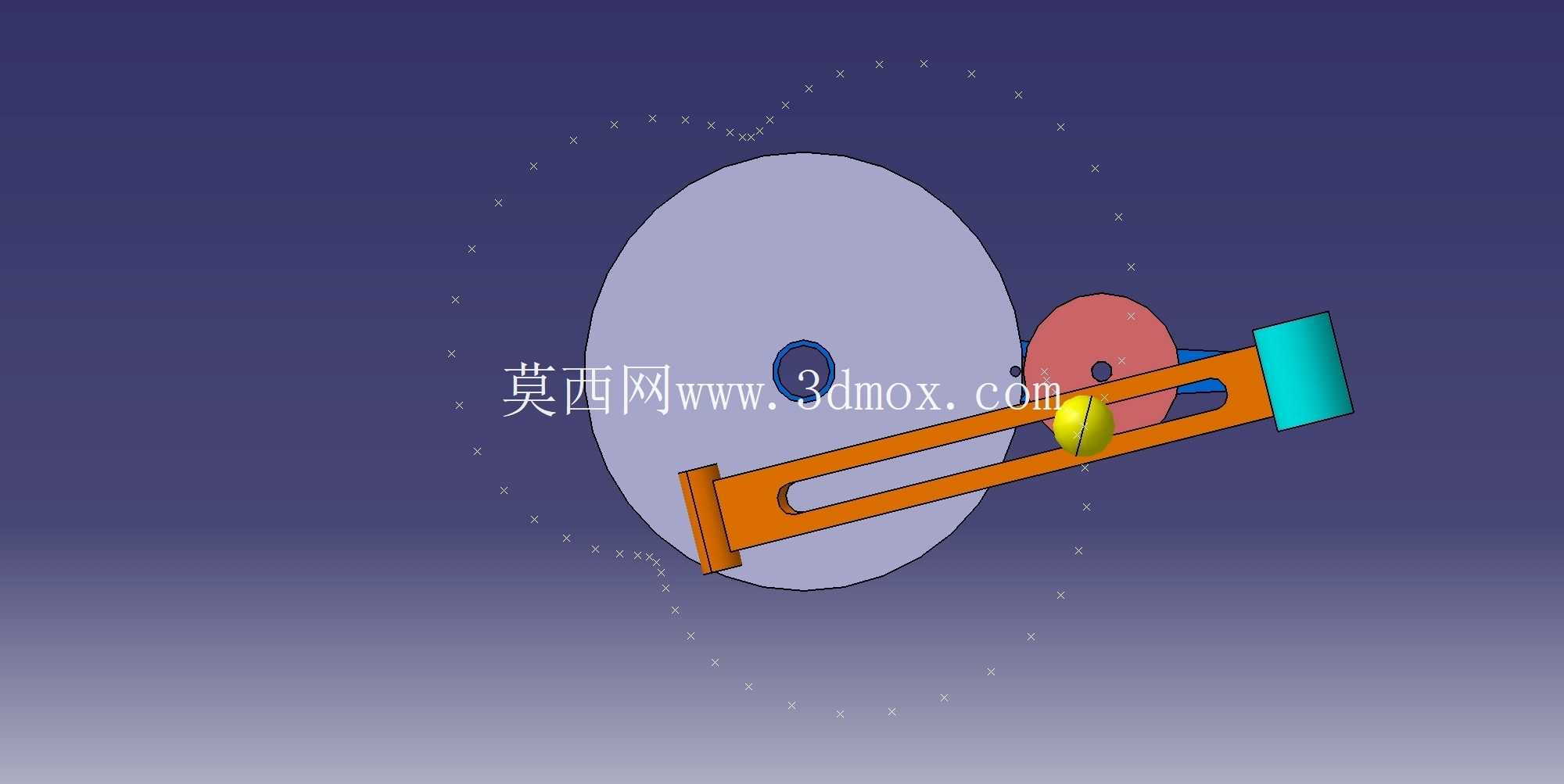

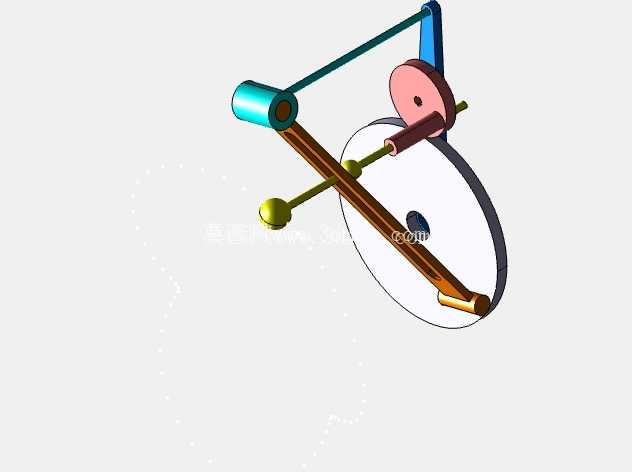

实际运行时,当橙色长摆杆绕下端铰接轴做往复摆动时,竖杆会在导向套的约束下做上下直线运动,同时青色连杆会带动水平滑块做横向移动,三个运动维度的位移量通过长槽的轮廓曲线耦合,最终让竖杆顶端的球形端头走出预设的空间三维轨迹,轨迹的形状完全由长摆杆上通槽的轮廓曲线决定,更换不同槽型的摆杆即可快速切换输出轨迹,适配不同的工艺动作需求。结构中所有铰接位置均采用间隙配合的销轴连接,销轴端部设置卡簧限位,避免运行过程中脱出,导向套与竖杆之间采用自润滑材料衬套,无需频繁加注润滑脂即可满足长期低负载运行需求。
这类定轨迹机构相比数控多轴执行端,具备成本低、可靠性高、维护简单的优势,在固定轨迹重复作业的工位上,能大幅降低设备的电控复杂度,减少故障点,尤其适合小负载、高节拍的连续生产场景,比如小型电子元器件的点胶轨迹、异形标签的粘贴牵引路径、工艺品加工的固定走刀路径,都可以通过这类机构实现纯机械结构的轨迹输出,不需要编写复杂的多轴插补程序,也降低了对操作人员的技术要求。建模过程中对所有运动构件做了干涉检查,在全行程摆动范围内,摆杆与竖杆、连杆与基座、滑块与导轨之间均无运动干涉,各构件的壁厚均按等强度原则设计,在保证结构刚度的前提下尽可能降低整体重量,减少运动过程中的惯性冲击,摆杆采用槽型截面设计,相比实心杆件重量降低40%以上,同时抗弯刚度能满足运行时的接触力要求。
