连杆机构宏绘制闭合曲线运动演示结构

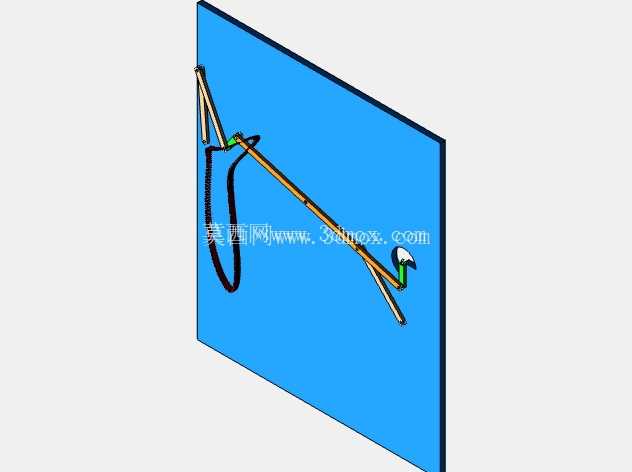

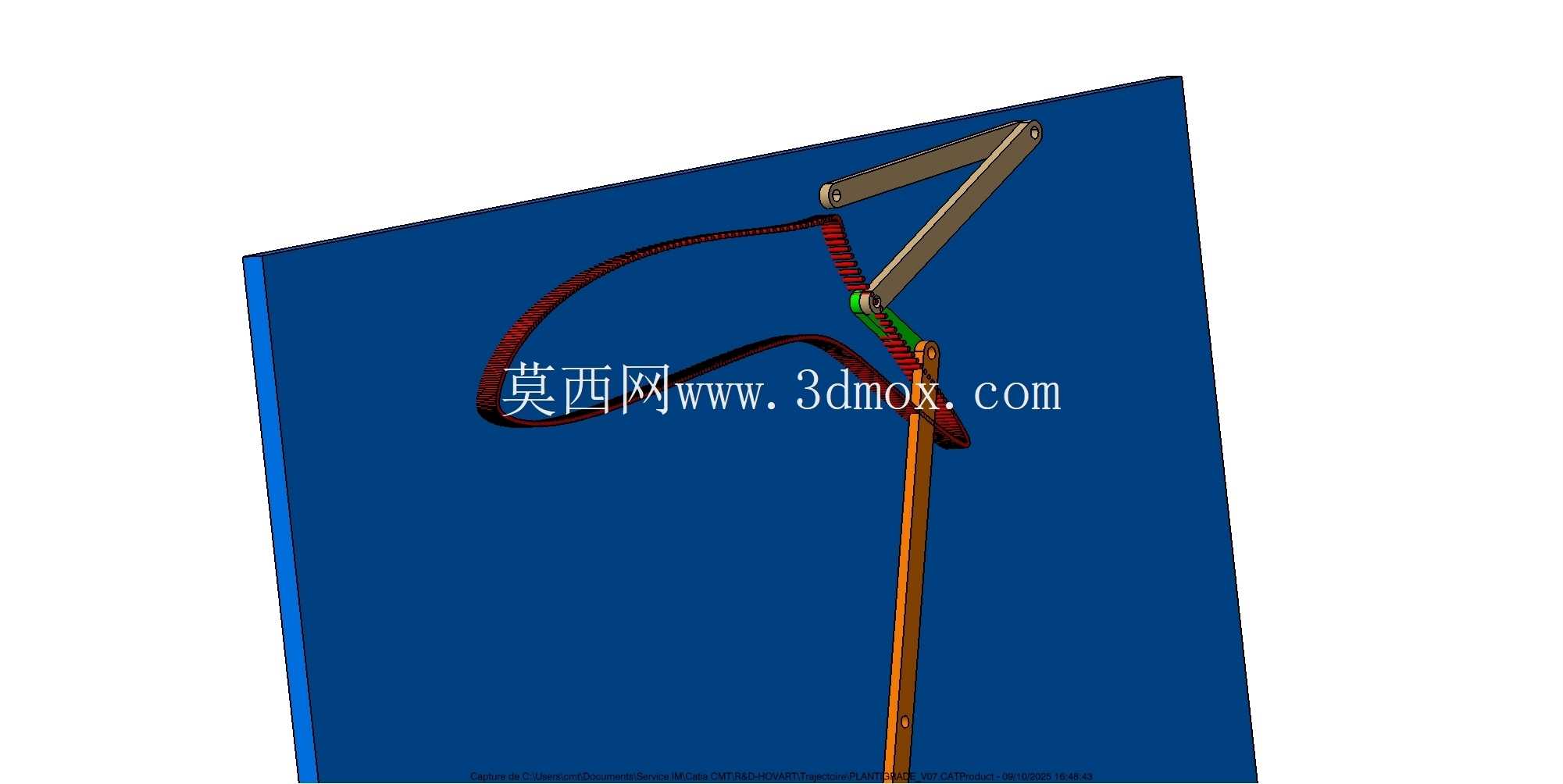

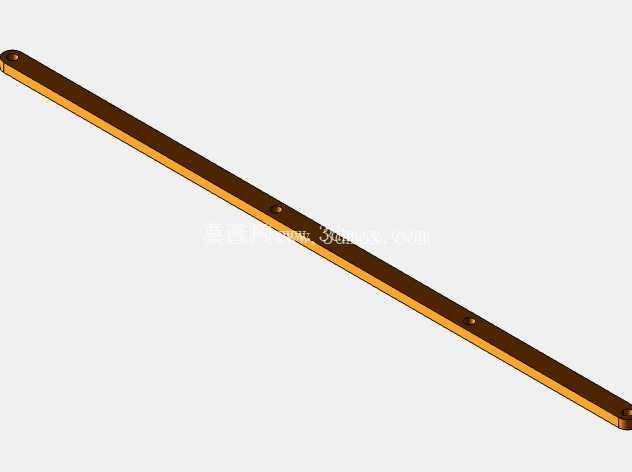

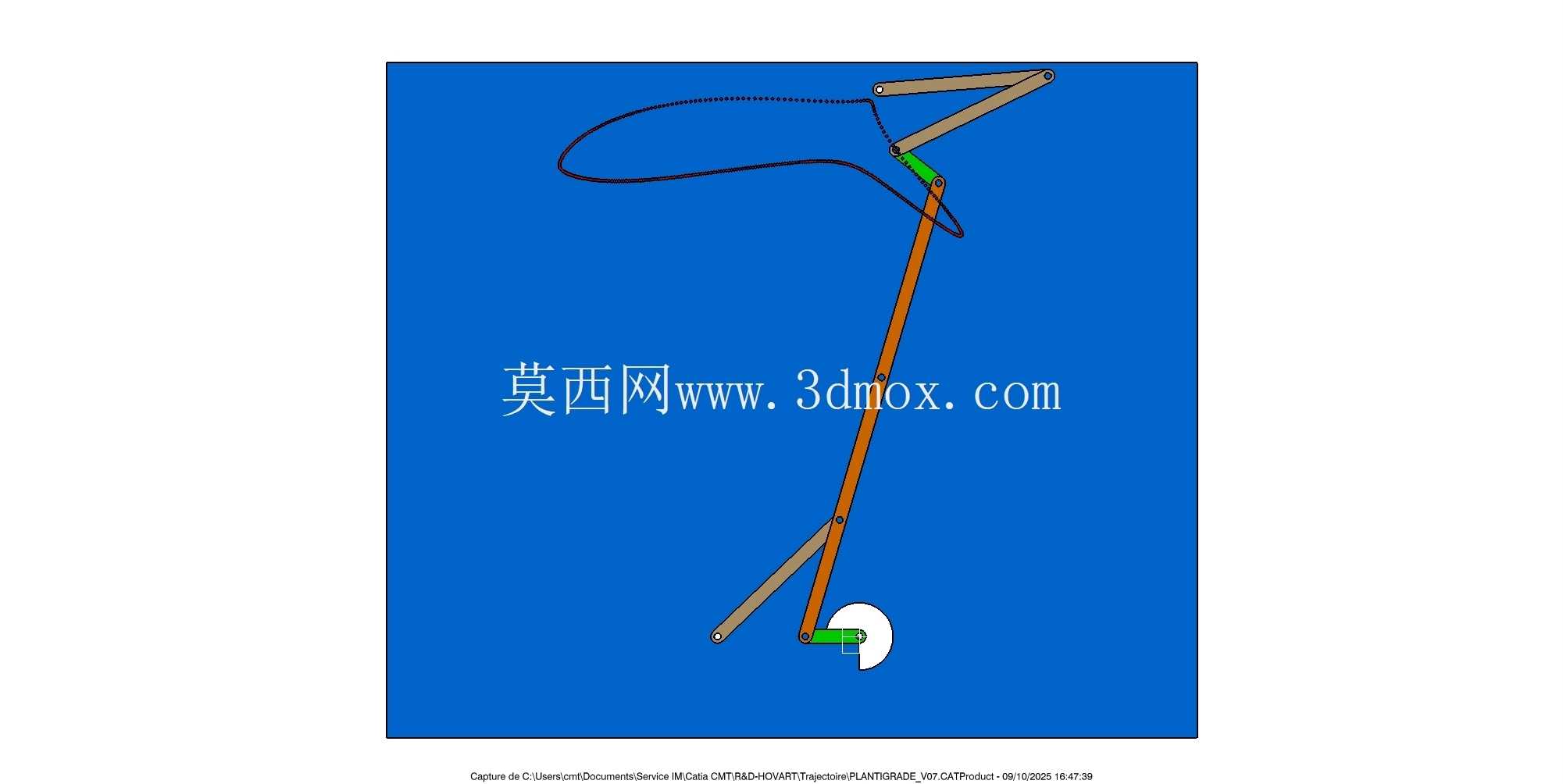

　　从结构组成来看，整套机构包含固定铰接基座、长行程主传动杆、两段短调节连杆、末端轨迹执行端几个核心部分，底部的铰接支座作为整个机构的固定安装基准，需要保证安装面的平面度公差控制在0.05mm以内，铰接孔的同轴度偏差不超过0.02mm，避免杆件运动过程中出现卡滞、轨迹偏移的问题。主传动杆作为动力输入的核心承载件，采用硬质铝合金材质加工，杆身的两个铰接孔中心距是决定轨迹整体轮廓尺寸的核心参数，设计过程中可以通过调整这个中心距的数值，等比例缩放最终生成的闭合曲线大小，适配不同工位的行程需求。这套连杆组合结构的核心设计目标，是通过多杆件铰接配合的运动输出，在平面范围内生成可控的连续闭合曲线轨迹，这类轨迹生成机构在轻工包装、纺织送料、专用切削设备的进给单元中有着非常广泛的落地场景。很多需要实现特定往复运动路径的工位，不需要搭配复杂的数控伺服轴组，仅通过纯机械连杆的尺寸配比，就能稳定复现预设的运动轨迹，相比电控方案有着抗干扰能力强、维护成本低、长时间运行无累计误差的优势。

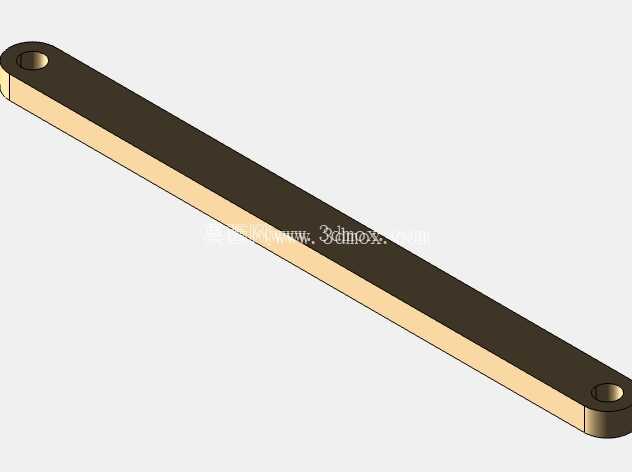

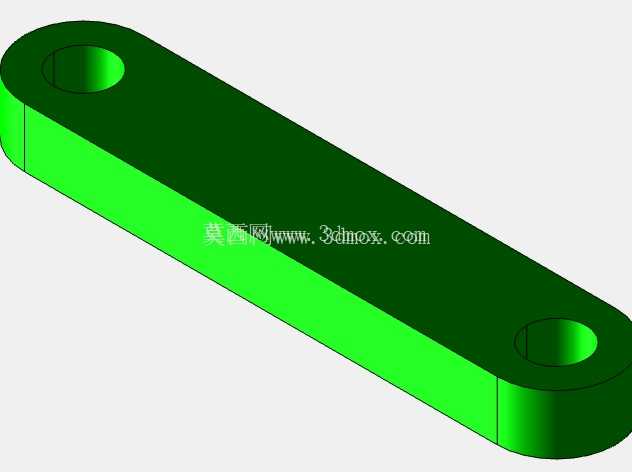

　　两段短连杆分别承担轨迹轮廓修正的作用，靠近驱动端的短连杆负责调整曲线的曲率变化拐点，靠近执行端的短连杆负责控制闭合轨迹的首尾衔接精度，两个杆件的铰接点都采用间隙配合的销轴连接，销轴表面做淬火硬化处理，降低长时间往复运动带来的磨损量，保证机构运行上万次循环后轨迹偏差仍在允许范围内。末端执行端的轨迹输出点，在运动过程中会沿着预设的闭合曲线完成连续循环运动，轨迹的平滑度完全由各杆件的长度配比、铰接点的相对位置决定，设计阶段通过参数化调整各杆长参数，可以生成不同形态的闭合轨迹，比如类椭圆、带局部拐点的异形闭合曲线，适配不同的工艺动作需求。

　　安装边界方面，整套机构的固定安装孔位集中在底部基座区域，横向安装占用空间不超过200mm，纵向运动行程范围根据杆长配比不同可覆盖80mm到180mm区间，不需要额外预留过大的周边避让空间，可以直接集成在小型专用设备的工位台面上。在实际应用场景中，这类纯机械轨迹生成机构常被用在薄膜封口的走膜轨迹控制、小型工件的移栽取放轨迹引导、异形轮廓的仿形打磨靠模机构中，相比依靠多轴插补实现的轨迹运动，纯连杆结构的运行速度更快，单次循环周期可以稳定控制在0.8秒以内，且不会出现电控系统丢步、轨迹错乱的问题，非常适合在高节拍、长时间连续运行的生产工位使用。

　　设计过程中需要重点关注各杆件的运动干涉问题，在极限运动位置要预留至少2mm的安全间隙，避免杆件之间发生碰撞；同时铰接点的润滑槽设计要便于日常维护加注润滑脂，降低铰接副的磨损速率，延长整套机构的使用寿命。另外，这套机构的轨迹生成逻辑可以通过参数化调整快速复用，针对不同的轨迹需求只需要修改对应杆件的长度参数，不需要重新设计整体结构框架，能够大幅缩短同类机构的研发设计周期，对于需要快速迭代工艺动作的专用设备开发场景有着很高的实用价值。
