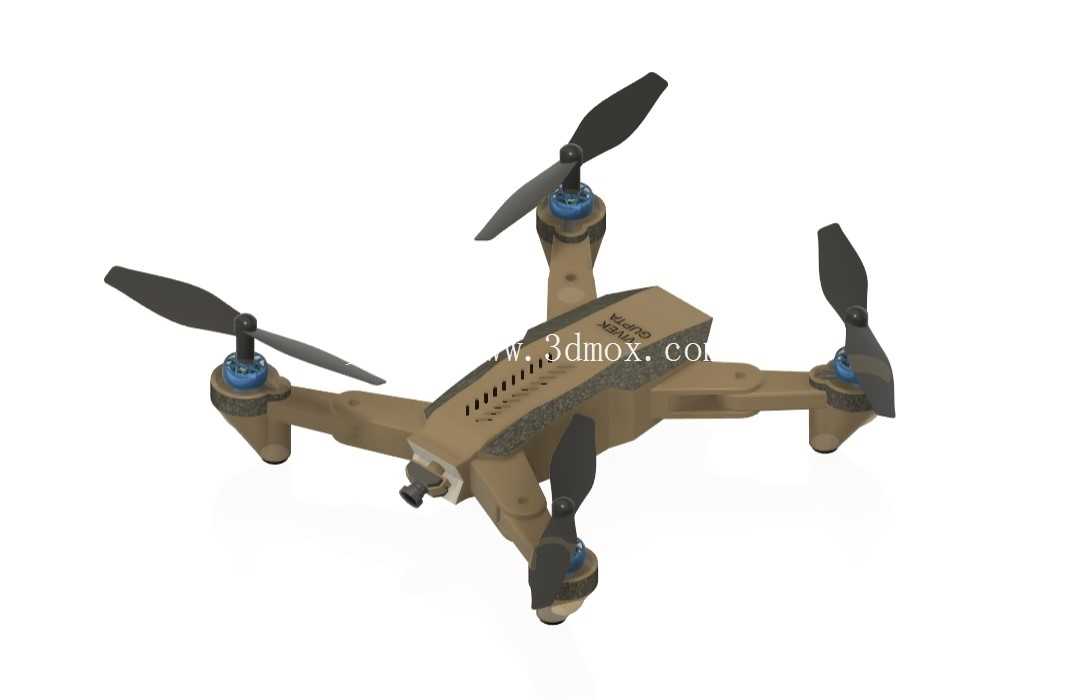

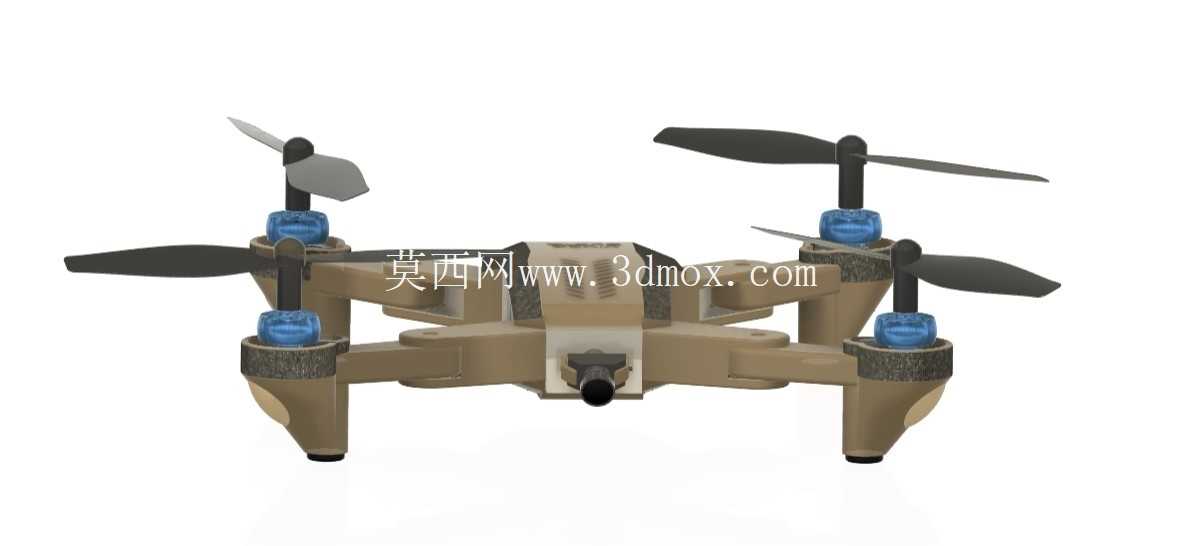

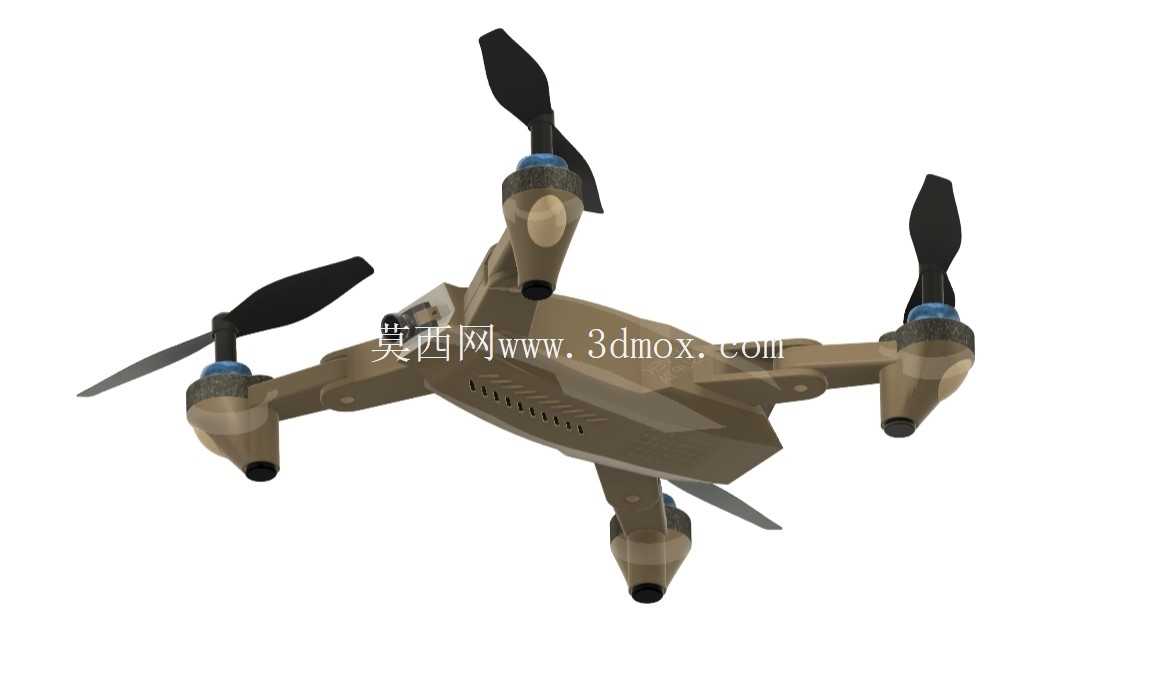

可折叠内置摄像头四轴航拍飞行器

　　这款可折叠四轴飞行器的结构设计，核心围绕便携性与航拍功能的平衡展开，机臂采用转轴式折叠结构，非作业状态下可将四个带动力组件的机臂向机身主体收拢，大幅缩小收纳占用空间，适配户外作业、日常出行携带的场景需求。机身主体采用一体化上盖与底壳扣合的结构形式，内部预留飞控板、电池仓、图像传输模块、摄像头模组的安装位，各安装位设置定位筋与螺丝柱，保证元器件装配后的定位精度，避免飞行过程中出现元器件移位影响飞行稳定性的问题。前端搭载的摄像头模组通过微型转轴支架与机身前端连接，可实现一定角度的俯仰调节，满足不同视角的拍摄需求，摄像头周边预留走线槽，避免线材与机臂、螺旋桨发生运动干涉。

　　动力系统部分，每个机臂末端集成无刷电机安装座，电机座与机臂采用过盈配合加螺丝锁附的固定方式，保证电机高速运转时的连接刚性，螺旋桨采用快拆式结构设计，通过桨座的卡扣结构与电机输出轴连接，无需额外工具即可完成桨叶的更换与安装，降低日常维护的操作难度。从安装边界来看，机臂展开状态下，相邻机臂的电机中心距经过反复校核，保证螺旋桨旋转平面不会出现重叠，避免桨叶打桨的风险，折叠状态下机臂贴合机身侧面，整体轮廓尺寸可放入常规的便携收纳包中，适配个人用户外出航拍、小型作业团队近景勘察的使用需求。

　　飞控系统安装位位于机身重心位置，保证飞行姿态调整时的配重平衡，电池仓设置在机身腹部，采用抽拉式安装结构，方便快速更换电池，延长单次外出作业的续航时长，电池仓周边设置缓冲泡棉安装槽，降低降落冲击对电池的损伤。机身表面的散热槽设计对应内部主控芯片、电调的发热位置，可在飞行过程中通过迎面气流带走元器件工作产生的热量，避免长时间飞行出现过热降频的问题。起落架与机身底部一体化设计，高度经过校核，保证摄像头在水平拍摄状态下不会被起落架遮挡视野，同时降落时可率先接触地面，吸收冲击能量，保护机身底部的元器件与摄像头模组。

　　在实际应用场景中，这类小型折叠四轴飞行器可满足个人用户的航拍创作需求，也可用于小型场地的勘察、近距空中巡检等场景，折叠结构的设计大幅降低了设备的携带门槛，相比固定机臂的同级别飞行器，收纳后的体积缩小近60%，更适合非专业场景下的高频次使用。结构设计过程中，对机臂转轴的阻尼强度做了针对性优化，既保证机臂展开后可保持锁止状态，不会因为飞行中的震动出现机臂移位，也能在受到外力撞击时通过折叠溃能，降低机臂断裂的风险。机身材质选用兼顾强度与轻量化的工程塑料，关键受力位置如电机座、转轴处增加加强筋结构，在控制整体起飞重量的前提下，提升结构的抗冲击性能。螺旋桨的翼型经过气动优化，在保证升力充足的前提下降低运转噪音，同时桨叶边缘做钝化处理，减少日常使用中划伤的风险。图传天线集成在机臂内部，避免外置天线在折叠过程中出现弯折损坏，同时天线位置远离动力电源线材，减少电磁干扰对图传信号稳定性的影响。整机的装配流程采用模块化设计，各个功能组件均可独立拆卸更换，单个机臂或电机出现故障时，无需拆解整个机身即可完成备件更换，降低后期维护成本。
