AvalonMk2五寸FPV穿越机碳纤机架结构

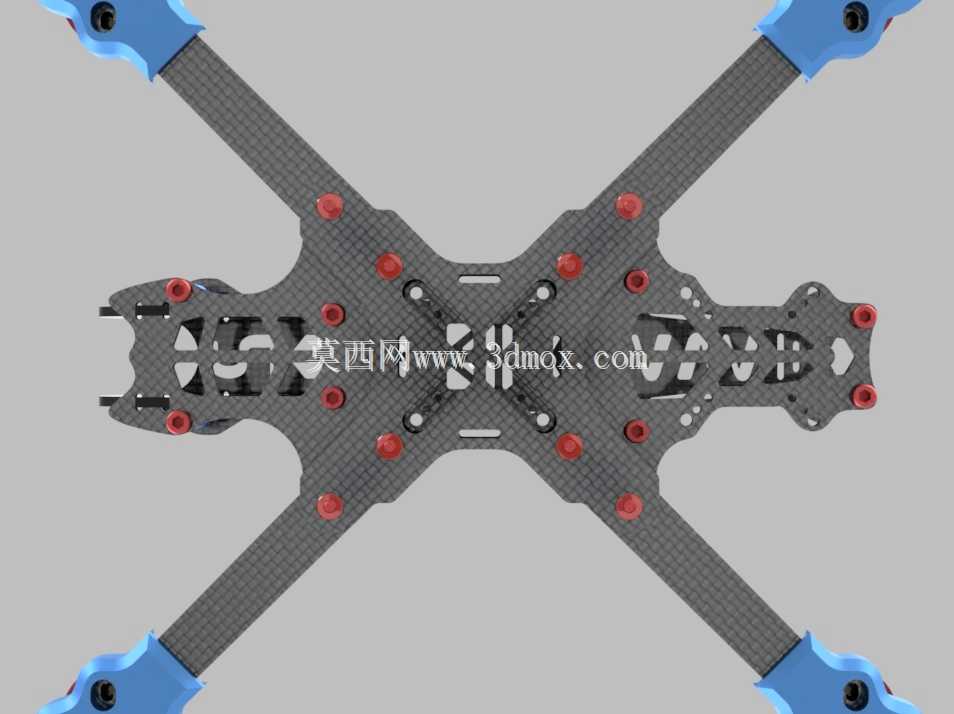

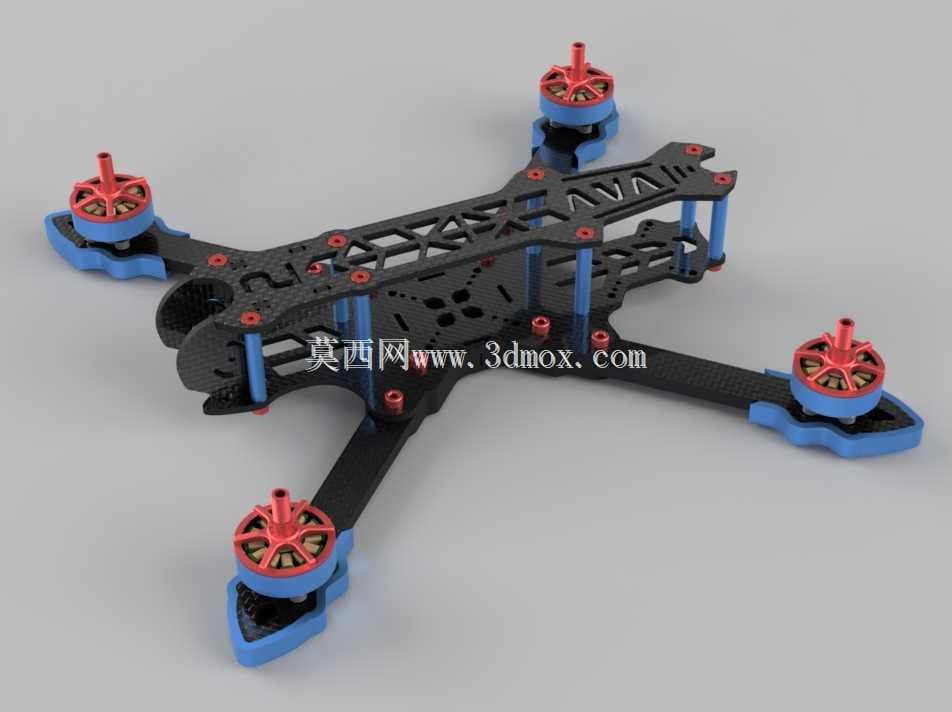

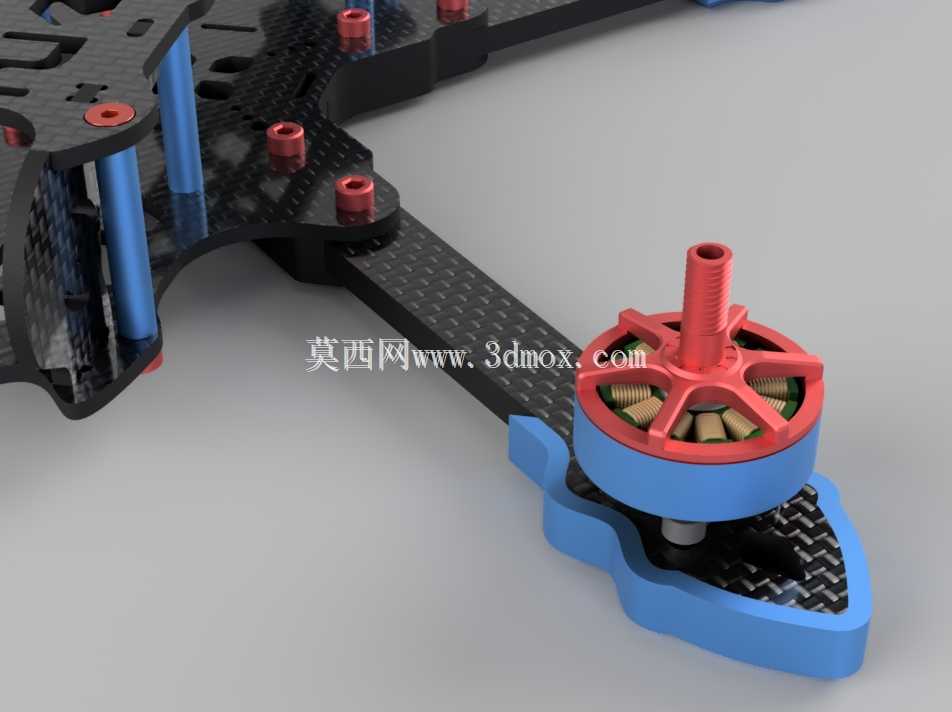

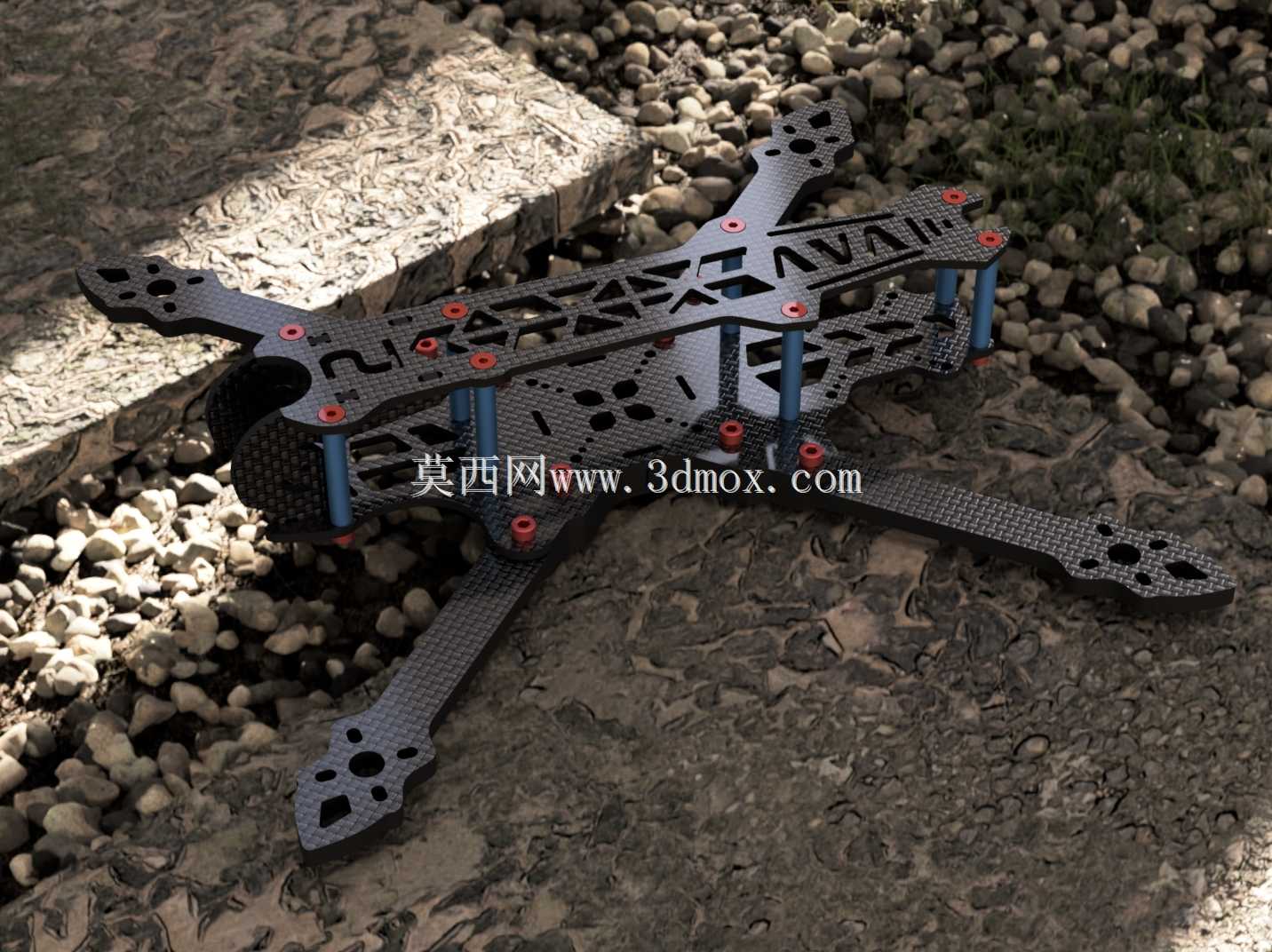

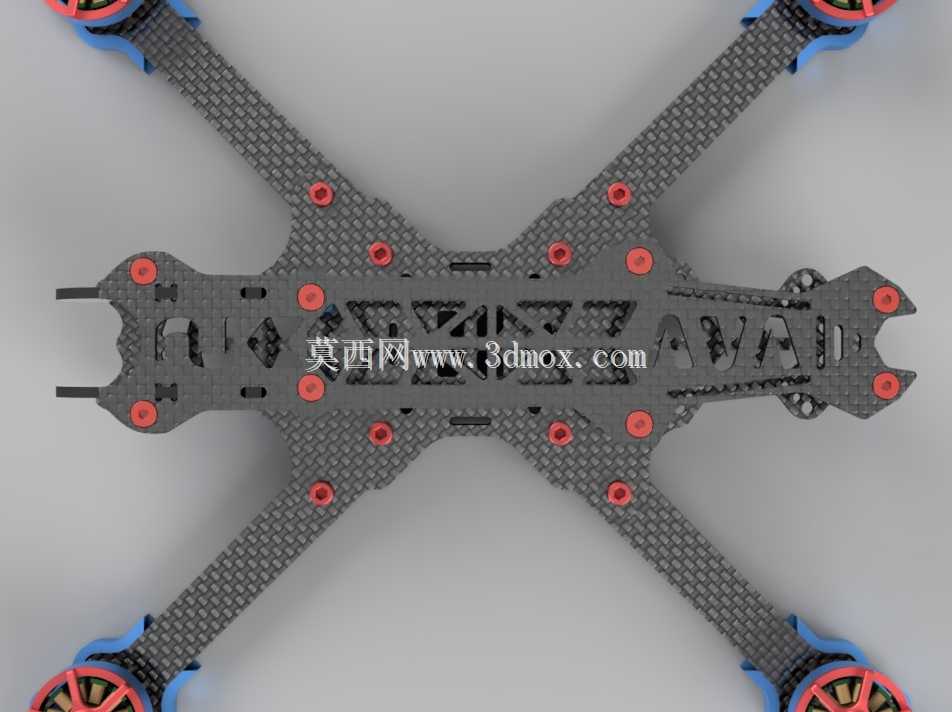

　　这套机架结构针对五寸TrueX布局的自由式FPV穿越机开发，核心服务于花飞、竞速类穿越机的装机与飞行需求，适配户外复杂地形下的特技飞行、赛道竞速等场景，是穿越机动力、飞控、图传、相机等核心部件的安装承载基体。设计阶段围绕自由式飞行的抗冲击需求、部件安装兼容性做了多轮迭代，整体采用TrueX机臂布局，相比传统X布局机臂长度完全对称，飞行动作的响应一致性更强，在做翻滚、破S、大角度转向等特技动作时，四个电机的出力匹配度更高，不会出现前后机臂长度差带来的力矩偏差，能有效降低飞手的动作修正难度，适配花飞场景下的连续特技操作需求。机架提供两种机身高度可选，分别为25mm与28mm，装机时可根据自身选用的飞控电调堆叠高度、相机安装支架的尺寸匹配对应高度的机身立柱，避免出现堆叠件挤压、相机视角被机架结构遮挡的问题；机架轴距设定为250mm，这个尺寸是五寸穿越机的经典轴距区间，可直接适配5.2英寸规格的螺旋桨安装，机臂末端的电机安装孔位兼容主流2207、2306规格无刷电机的孔距，无需额外打孔改装即可完成电机固定。

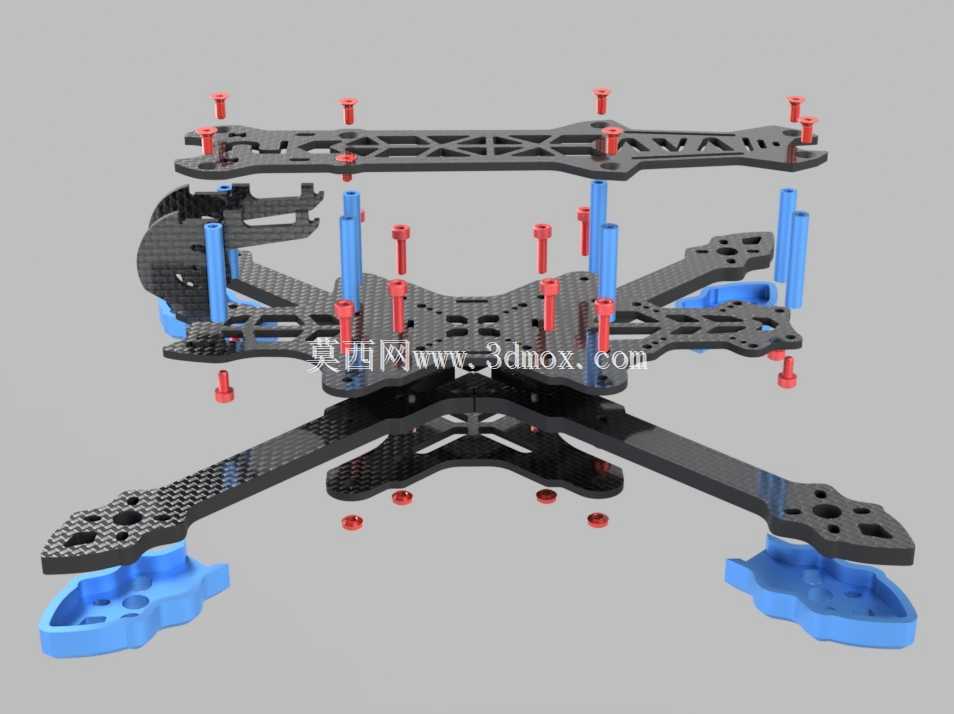

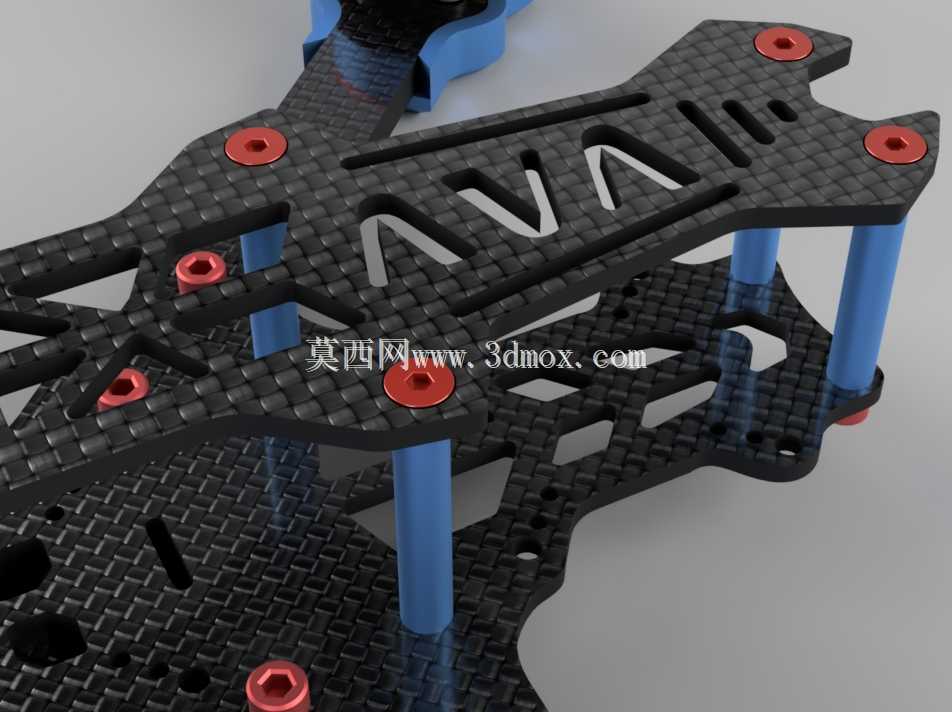

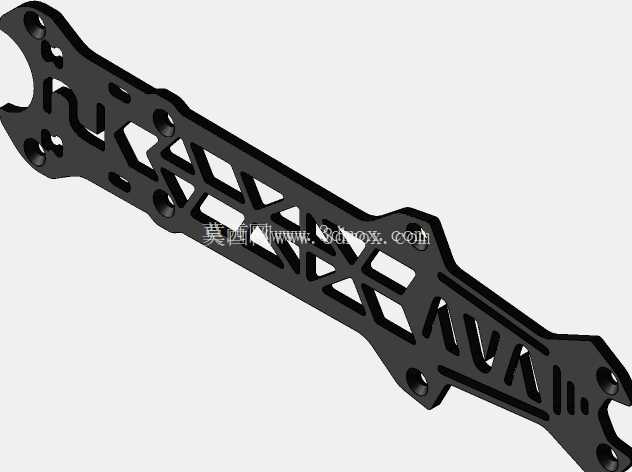

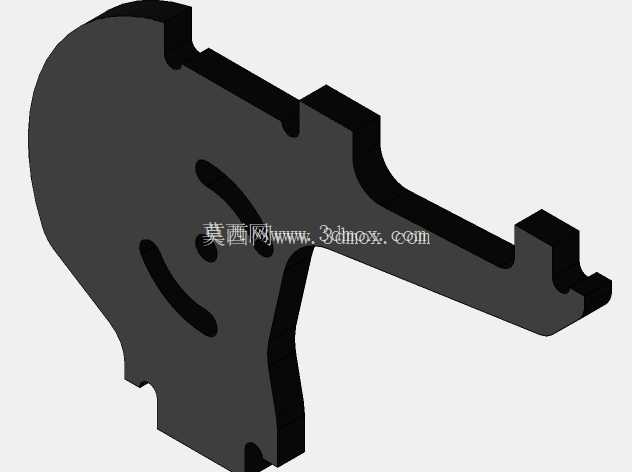

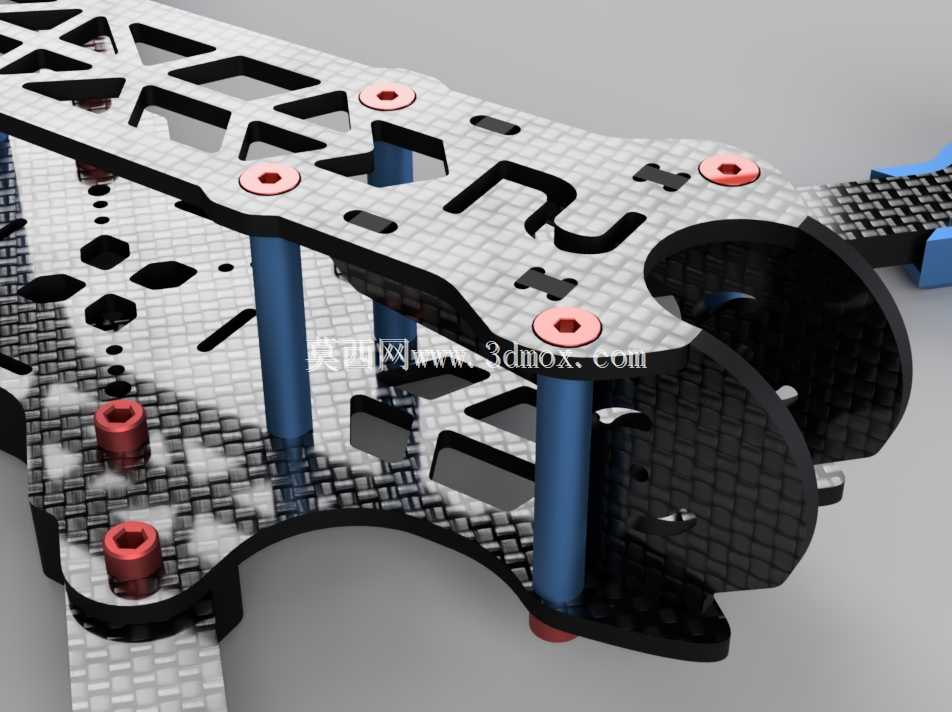

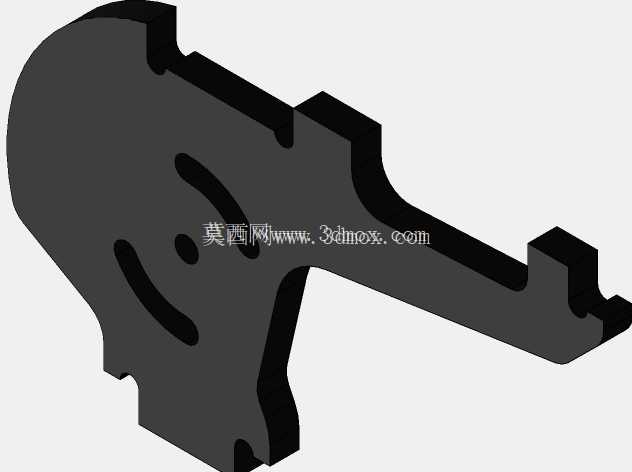

　　机臂与机身主体采用一体化碳纤板材切割成型的结构设计，板材选用高强度碳纤维材质，在保证结构刚性的前提下尽可能降低整机自重，机臂上预留的镂空结构一方面是为了进一步减重，另一方面可以改变机臂的受力传导路径，在炸机时机臂可通过轻微形变吸收冲击能量，降低电机座、机身主体断裂的概率；机臂与上下碳板之间通过蓝色铝合金立柱连接固定，立柱两端带内螺纹，通过螺丝锁紧上下碳板与机臂，装配后整体结构的抗扭强度足够应对大油门急转、炸机撞击的受力需求。机身前端预留了通用相机安装位，可适配主流的FPV高清摄像头、运动相机安装底座，用户可根据自身选用的相机底座高度匹配对应机身立柱规格，保证相机视角处于合适的取景范围，不会被机架前缘、螺旋桨摄入画面。

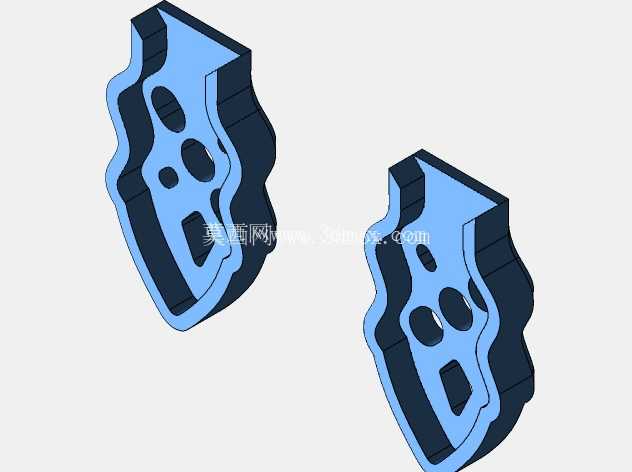

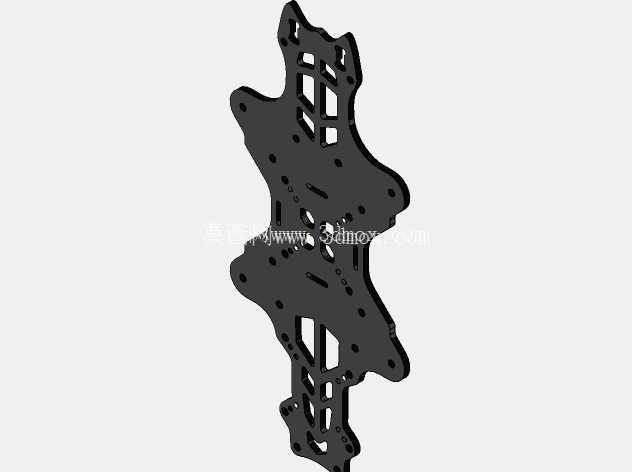

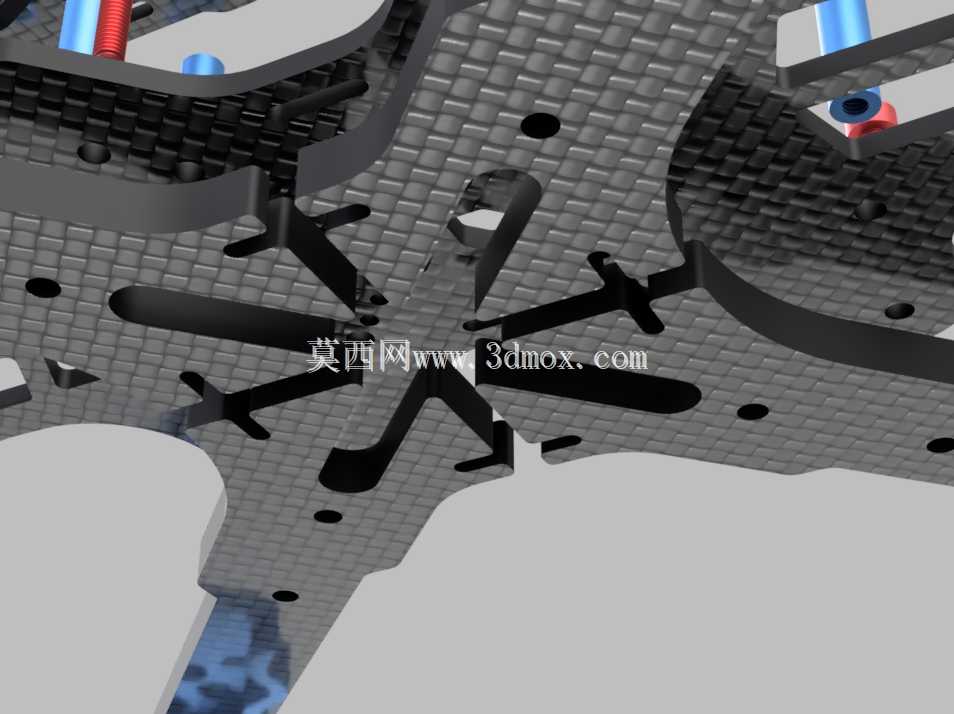

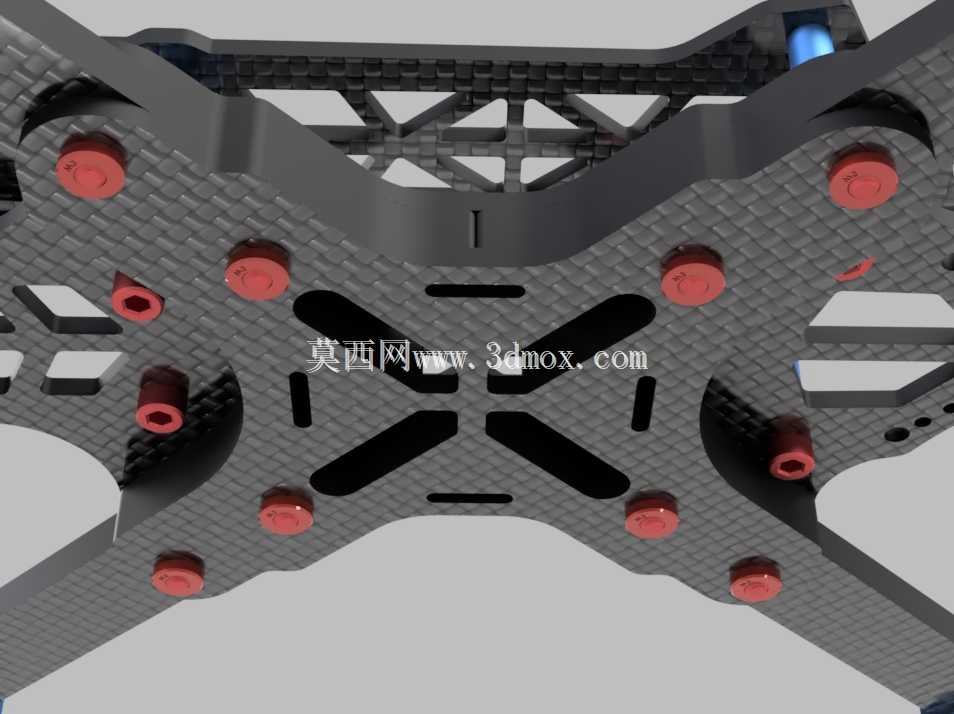

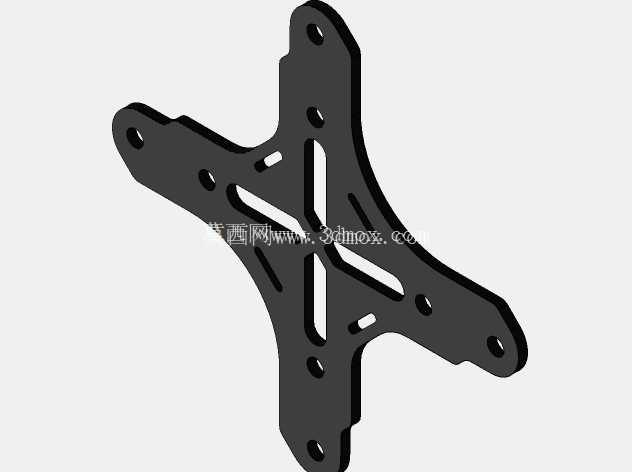

　　机架的飞控安装区域预留了标准30.5*30.5mm的安装孔位，兼容市面上绝大多数主流规格的飞控、电调堆叠安装，图传天线、接收机天线的安装位布置在机身尾部，避免天线被机身碳板遮挡信号，同时远离动力电源线的电磁干扰区域，保证图传与遥控信号的传输稳定性。机架的手臂保护结构可配套安装，在撞击障碍物时优先承接冲击力，避免机臂直接磕碰硬物出现断裂；整个机架的所有安装孔位都做了公差匹配设计，切割加工时的孔位公差控制在0.1mm以内，装机时无需额外扩孔、打磨即可完成所有部件的装配，碳板边缘做了倒角处理，避免装机时划手、割破线材绝缘层。

　　实际装机过程中，250mm的轴距搭配5.2寸螺旋桨，整机起飞重量可控制在合理区间，动力冗余足够支撑大载重下的特技飞行，TrueX布局的重心正好落在机架几何中心，飞行时的姿态稳定性更好，在穿林、近地飞行等场景下，机臂的抗冲击性能可以应对多数轻微碰撞，减少炸机后的维修成本。机架的上下碳板预留了足够的走线空间，电源线、信号线可顺着碳板镂空位置规整布置，避免线材被螺旋桨打到，同时也能优化整机的气动外形，减少飞行时的风阻。对于自行切割加工的用户，这套结构的板材排版利用率高，单张标准碳纤板可加工多套机架，加工时只需按照图纸轮廓走刀即可，所有孔位的位置都经过装配验证，不会出现孔位错位导致的部件无法安装问题。
