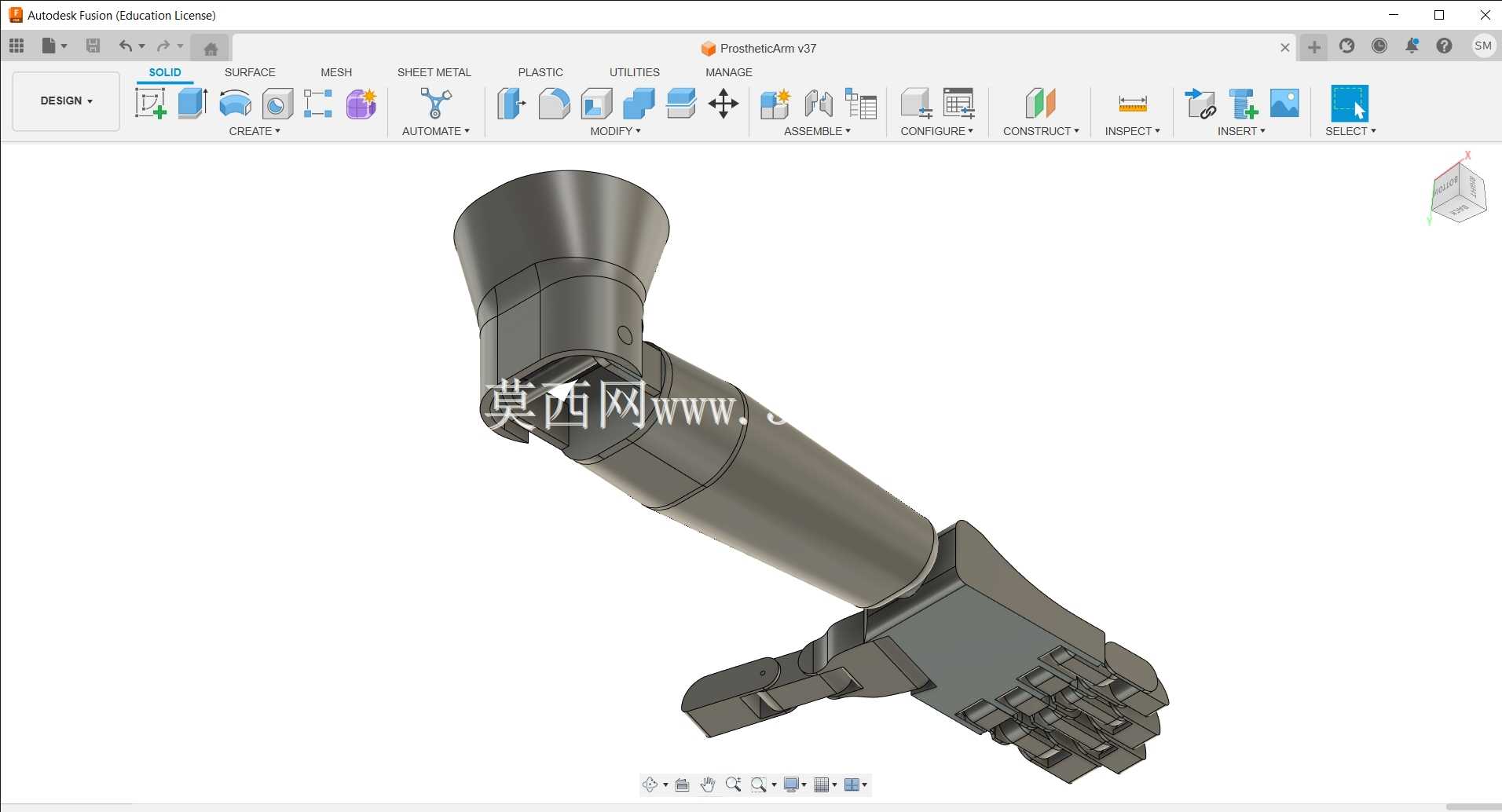

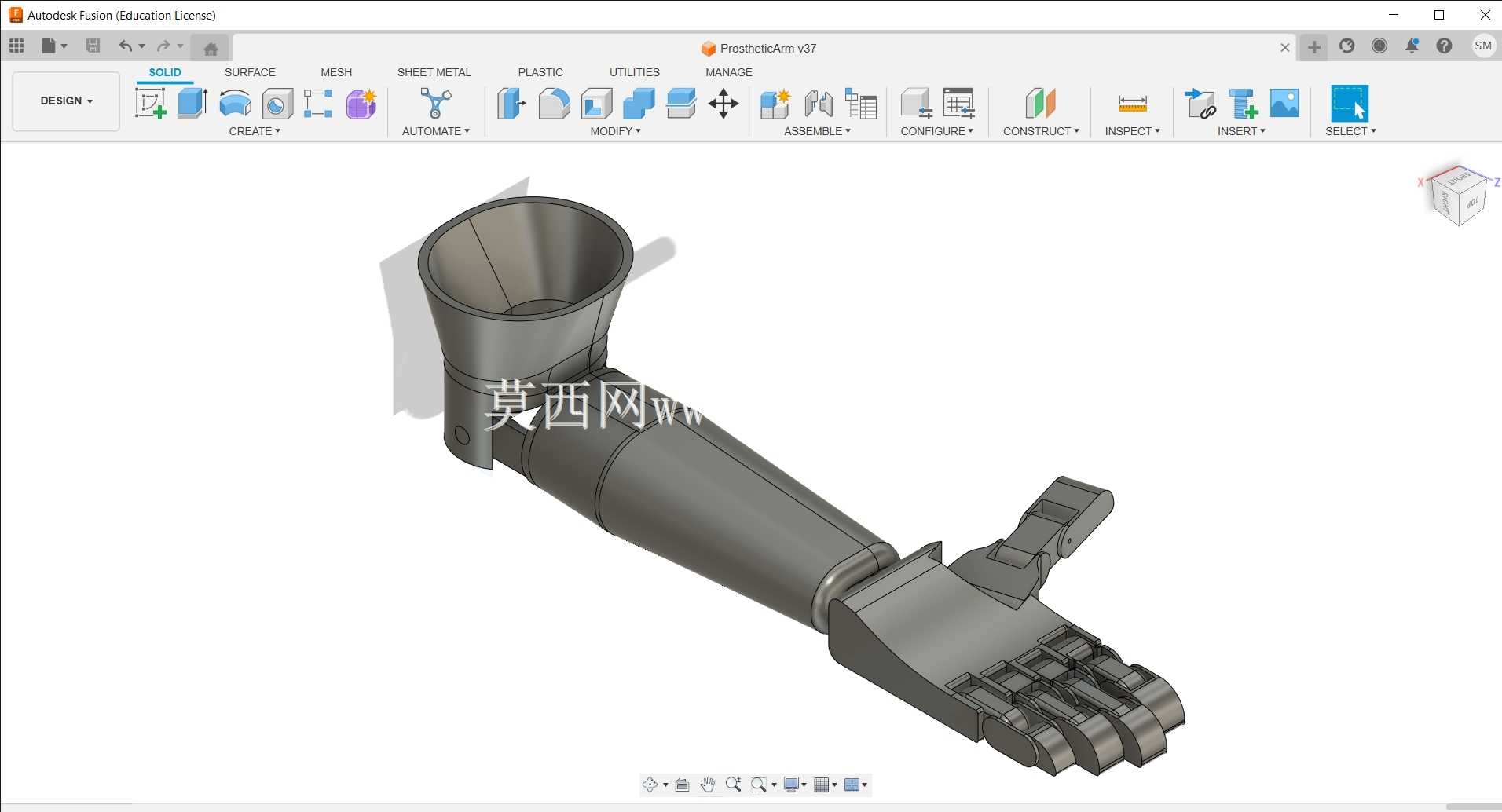

多关节仿生假肢手臂结构设计方案

在康复辅具的工程落地场景中，上肢假肢的结构设计始终围绕代偿缺失肢体运动功能、适配残端生物力学特征两个核心目标推进，本次呈现的假肢手臂结构，覆盖从残端接受腔到末端指节的完整传动链路，可适配前臂截肢患者的日常动作代偿需求。从实际使用场景出发，该结构可覆盖居家取物、餐具握持、简易工具操作等多数日常生活动作的运动范围，无需额外外接复杂动力源即可通过健侧肢体带动或肌电信号触发完成基础动作，适配基层康复机构的辅具配置与个人用户的日常使用需求。

设计阶段首先考量的是残端适配的安装边界，接受腔部分采用上宽下窄的锥度曲面设计，曲面弧度匹配前臂残端的软组织受力特征，边缘做圆弧过渡处理，避免长期佩戴造成的局部压疮，接受腔与臂筒主体的连接段设置周向可调的锁紧结构，可适配不同围度的残端尺寸，安装时无需对残端进行额外的有创处理，仅需通过内衬套填充即可完成固定，臂筒主体的外径控制在与健康成年人前臂接近的尺寸范围，外部可包覆仿真皮肤外套，兼顾使用时的外观接受度。

关节布局上，该结构完整设置了腕关节旋转、掌指关节弯曲、指间关节联动三个核心运动自由度，肘关节处采用阻尼转轴结构，可在0到120度的弯曲范围内任意角度悬停，无需额外锁定机构即可维持持物时的姿态稳定，腕关节的旋转轴与人体前臂旋转轴线重合，可实现360度范围内的旋转调整，满足不同角度的取物需求；掌部结构采用欠驱动联动设计，四指的弯曲动作通过内置的连杆结构同步传动，拇指设置独立的摆动转轴，可调整与其余四指的对合位置，实现柱状握持、捏取、勾拉等不同的握持模式，指节表面做防滑纹理处理，提升握持物体时的摩擦力，避免持物滑落。

结构选材层面，所有受力关节的转轴部分采用耐磨金属材质，臂筒、指节等非受力外壳部分采用轻量化工程塑料，整体重量控制在500g以内，降低长期佩戴时的残端负重，各关节的转动副处预留了标准的传动接口，后续可根据用户需求升级加装微型动力模块，升级为肌电控制的动力假肢，无需对整体结构进行大规模改动。从安装维护角度看，所有连接部位均采用快拆式螺钉固定，日常维护时无需专用工具即可完成关节清洁、零件更换等操作，降低后续的使用维护成本，各运动关节的间隙控制在0.1mm以内，既保证转动时的顺滑度，又避免间隙过大造成的动作晃动，提升动作执行的精准度。

在实际适配过程中，该结构的尺寸链设计预留了足够的调整余量，臂筒长度可通过中间段的伸缩结构在20mm范围内调整，适配不同前臂长度的截肢用户，接受腔的连接法兰采用标准接口，可匹配市面上多数通用的假肢接受腔产品，无需定制专属连接配件，降低适配成本。指节部分的弯曲角度设置了机械硬限位，最大弯曲角度匹配健康人手的握持极限，避免过度弯曲造成的结构损坏或握持物体时的夹伤风险，腕关节处设置了周向定位卡槽，可在常用的0度、90度、180度位置快速定位，方便用户快速调整手腕姿态完成对应动作。
