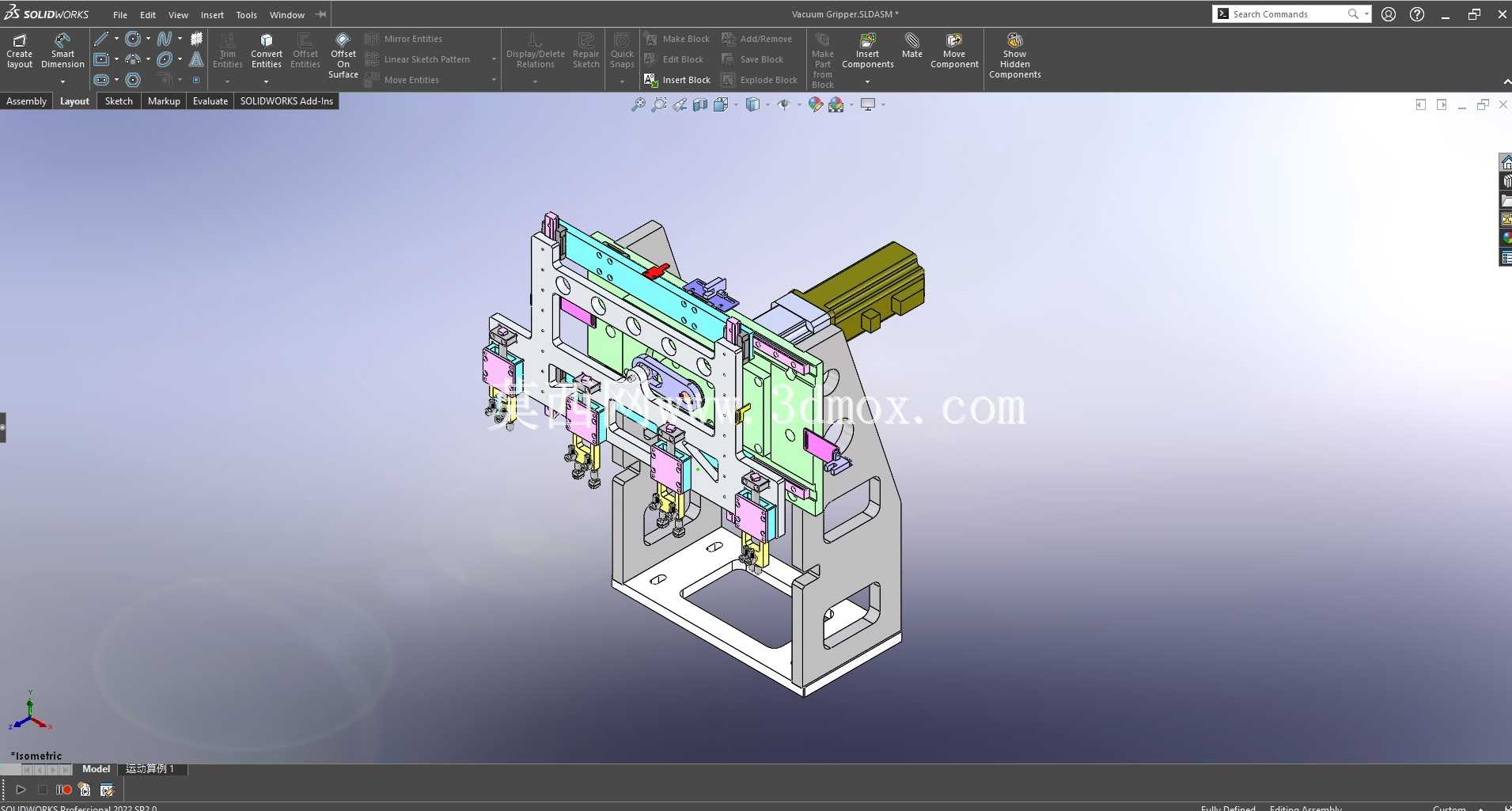

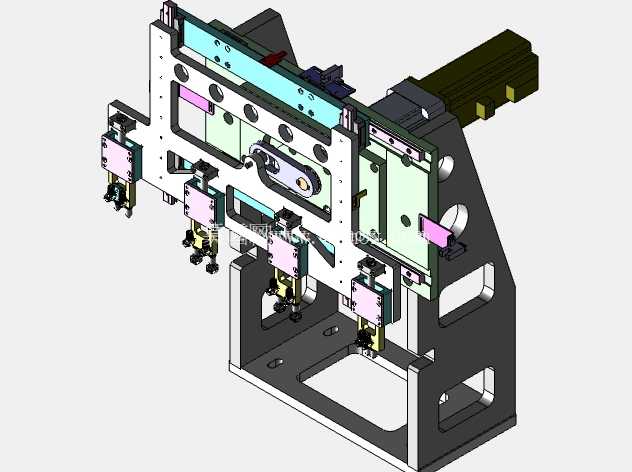

多工位工业取料真空吸盘执行模组

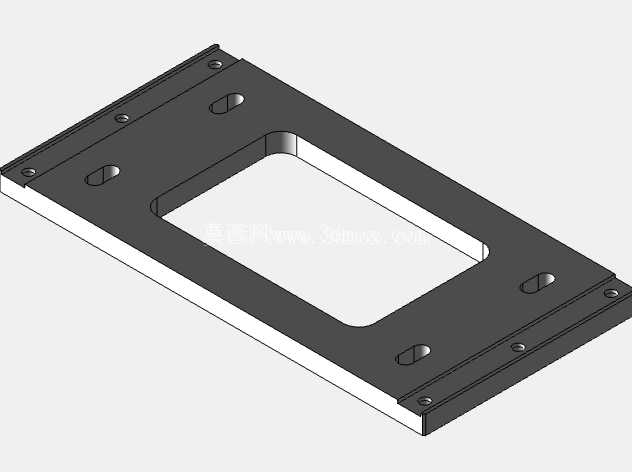

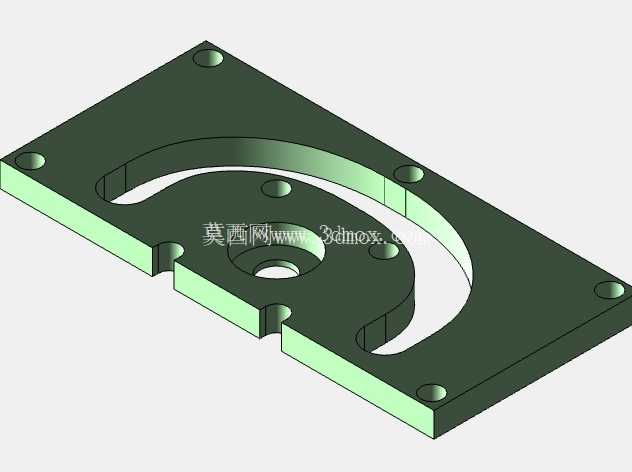

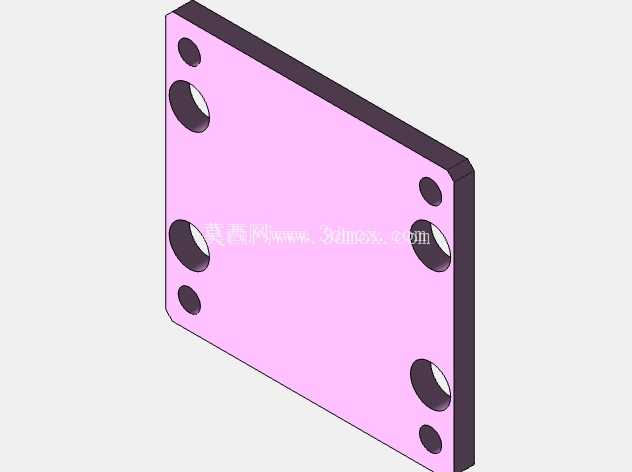

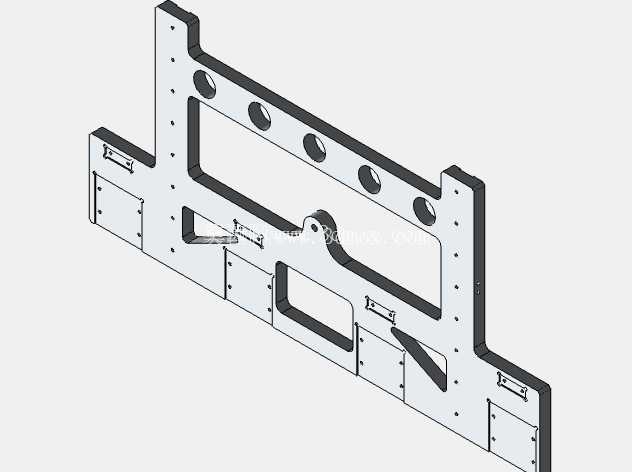

　　这套真空吸盘执行模组，是配套多轴工业机器人完成物料自动取放作业的末端执行单元，在3C电子组装、轻工产品包装、小型零部件上下料的产线场景中适配性极强，能替代人工完成重复性高、定位精度要求严的抓取转移动作，尤其适合在狭小工位空间内完成多点位同步取料，避免单吸盘抓取时物料偏斜、掉落的问题。从结构布局来看，模组采用框架式安装基座作为承载主体，基座上预留了标准的机器人末端法兰连接孔位，安装时可直接与六轴机器人、SCARA机器人或者直线模组的滑台输出端对接，不需要额外设计转接板，安装边界的孔位公差按照IT7级精度控制，能保证对接后整体的同轴度偏差控制在0.02mm以内，避免高速运动时出现偏载抖动。

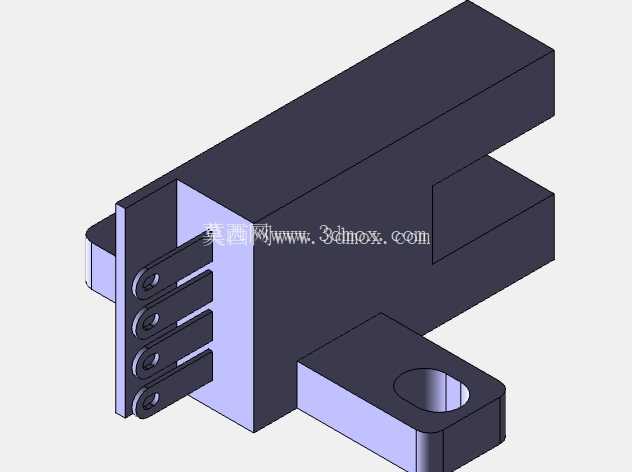

　　吸盘组采用多工位分布式布局，每个吸盘都独立配置了缓冲导杆与微型真空接入口，导杆的行程预留了15mm的压缩余量，当接触表面存在轻微高度差的物料时，缓冲结构能自动补偿高度偏差，保证每个吸盘都能与物料表面充分贴合，不会出现个别吸盘漏气导致整体吸附力不足的问题。整个模组的驱动侧预留了标准的真空气路走线槽与传感器安装位，可根据实际需求加装物料检测光电、真空压力开关，实时反馈吸附状态，避免漏吸、掉料的情况发生。设计过程中优先考虑了模组的轻量化需求，主体框架采用6061铝合金加工而成，非受力位置做了镂空减重处理，整体负载控制在机器人末端允许的负载范围内，不会因为模组自重过大影响机器人的运动速度与定位精度。

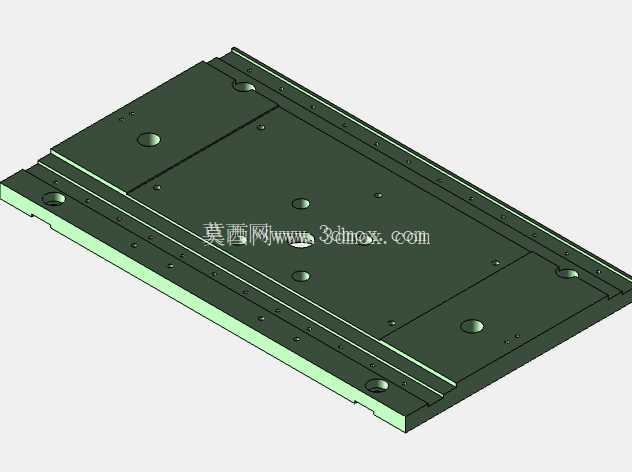

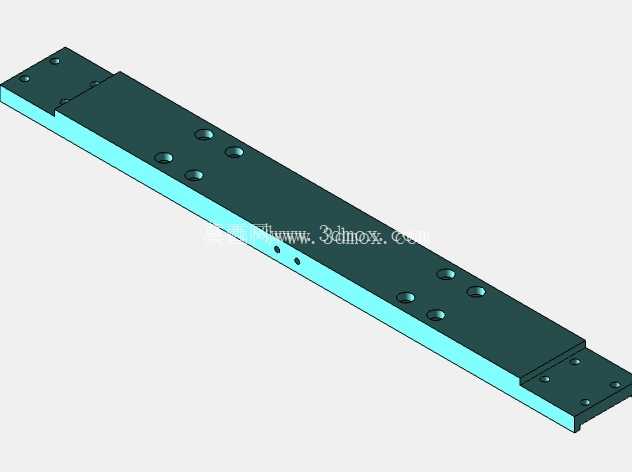

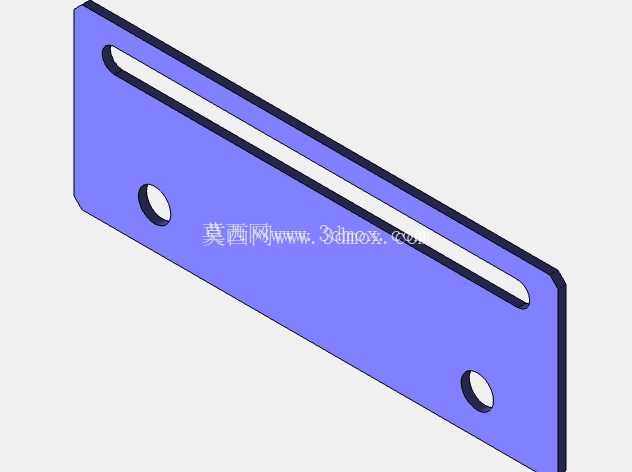

　　气路布局采用内置式走管设计，所有气管都隐藏在框架内部的走线槽内，避免高速运动时气管与周边设备发生剐蹭，同时也能减少气路外露带来的积尘、管路老化问题。在实际应用场景中，这套模组可根据物料的尺寸、重量调整吸盘的安装间距与数量，比如抓取片状PCB板、薄型塑料包装盒、小型金属冲压件时，可对应更换不同直径的吸盘胶头，调整吸盘的分布位置，保证吸附力覆盖物料的重心位置，转移过程中不会出现物料倾斜。模组的安装基准面做了精磨处理，平面度控制在0.01mm以内，安装吸盘的安装条上预留了等距的T型槽，调整吸盘位置时不需要重新钻孔，只需要松开固定螺母就可以沿T型槽滑动调整位置，适配不同规格的物料抓取需求，换型调整的时间能缩短60%以上。

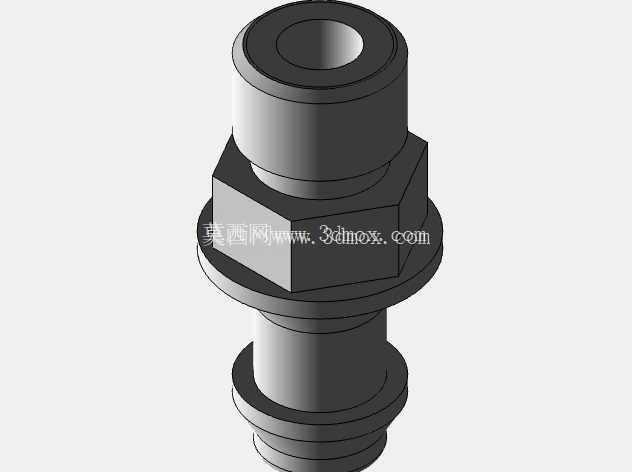

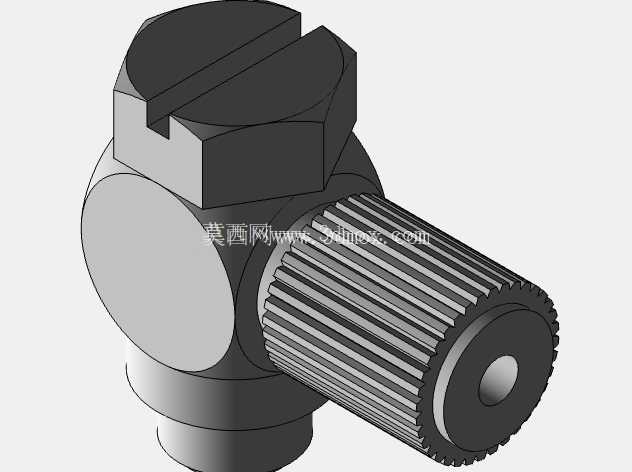

　　从结构刚性来看，框架的受力位置做了加强筋设计，在机器人以1.5m/s的速度高速启停时，模组的形变量控制在0.03mm以内，不会因为刚性不足导致物料位置偏移，满足高精度组装工位的定位要求。真空接口采用标准的快插接头设计，现场接气时不需要额外加工接头，直接对接工厂常规的6mm或者8mm气管即可，气路的通断可配套独立的真空发生器控制，也可以接入设备集中的真空气源系统，适配不同工厂的气路配置条件。在危险作业场景下，比如高温工件上下料、有腐蚀性化学品的工位取料，这套模组可以替换对应的耐高温、耐腐蚀吸盘胶头，不需要改动主体结构就能完成适配，拓展性较强。整套结构的零件全部采用标准化的紧固件与通用配件，后期维护时不需要定制特殊备件，常规的易损件比如吸盘胶头、缓冲弹簧都可以直接采购标准件更换，降低运维成本。
