FRC赛事4481号DELTA V1竞技机器人结构

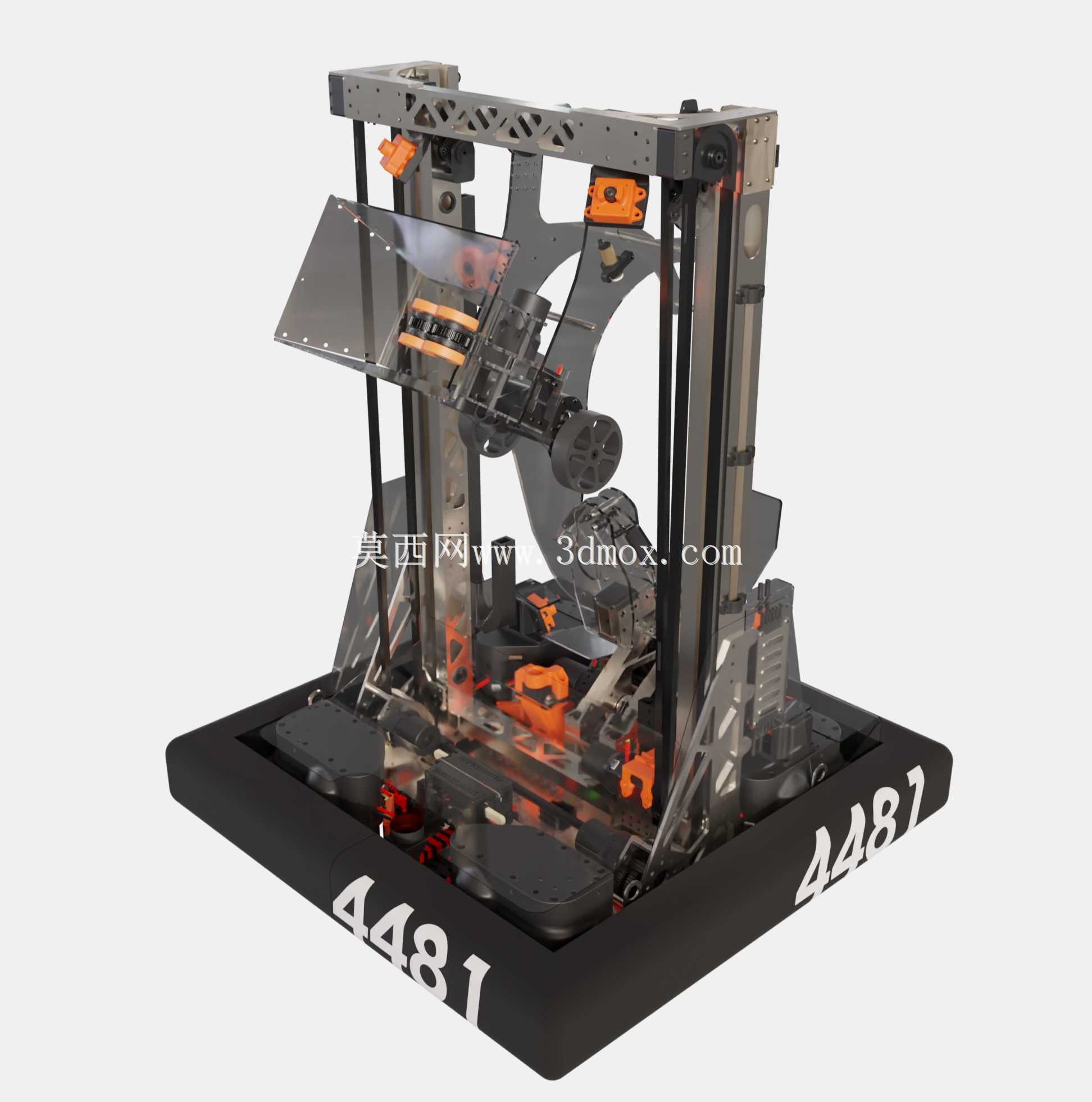

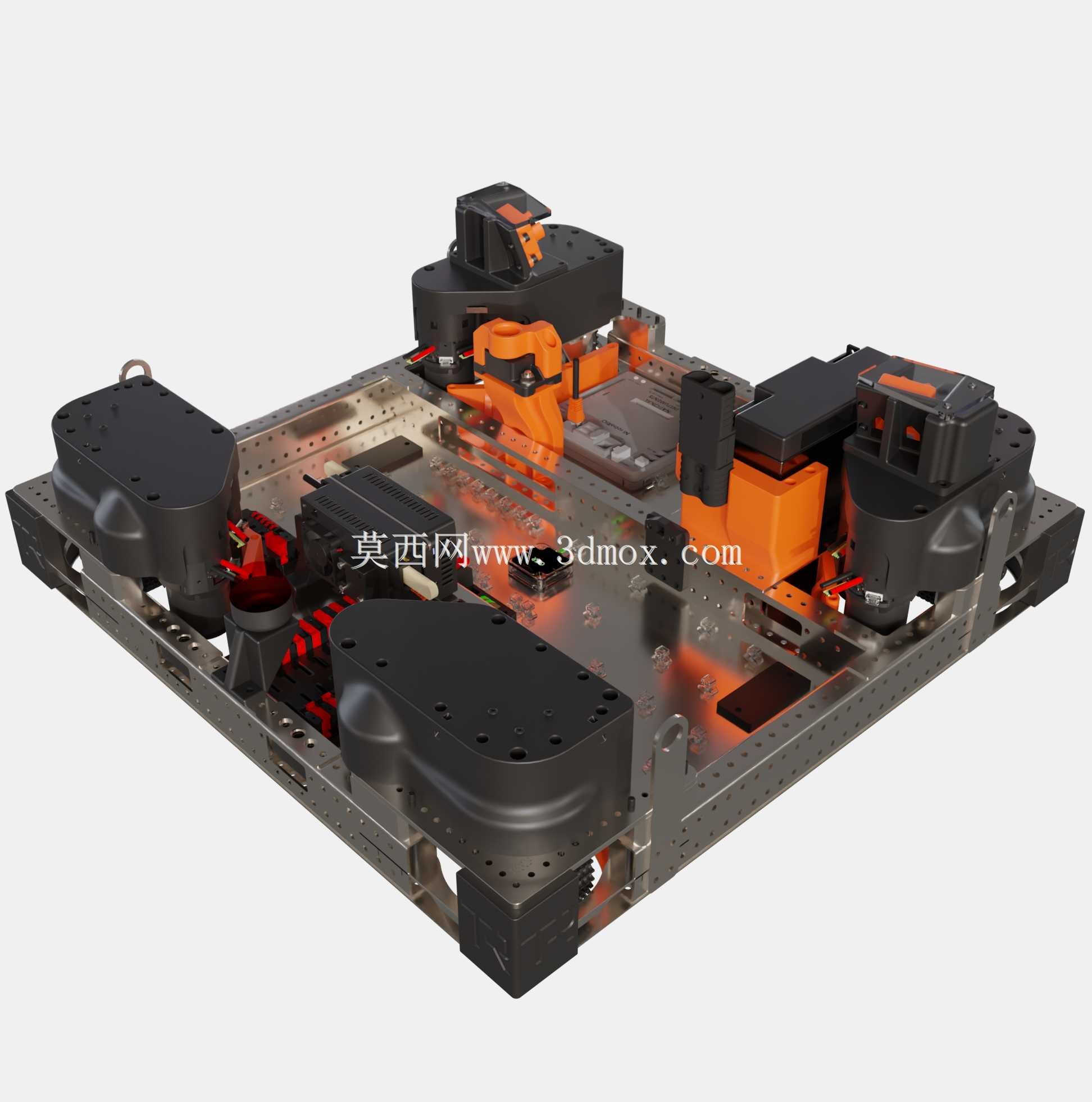

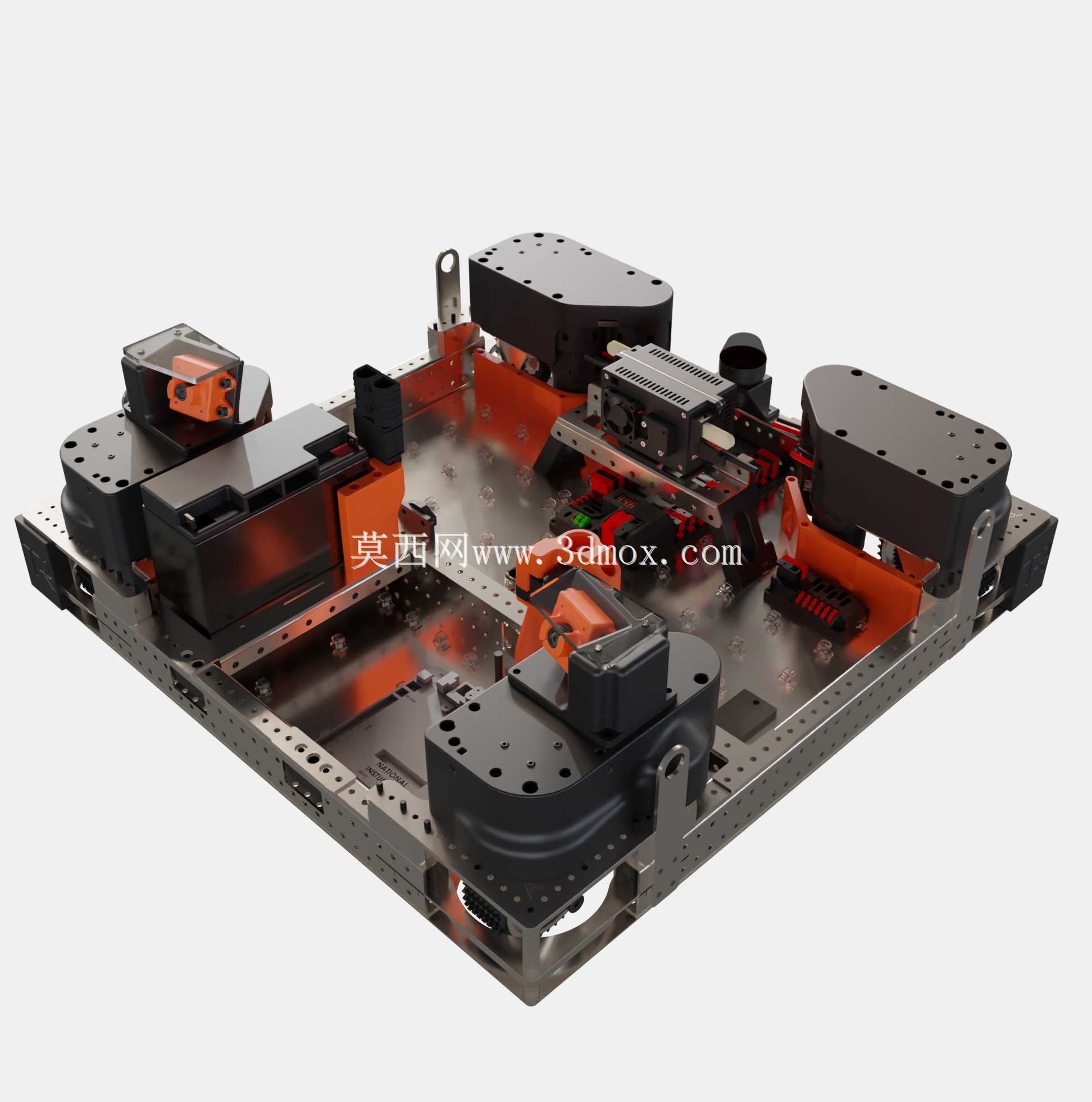

　　从结构设计视角拆解这套竞技机器人，首先要明确其核心应用场景是封闭赛场内的高强度对抗作业，需要在规定赛程内完成物料拾取、投射、场地障碍穿越、对抗卡位等系列动作，所有结构设计都围绕赛事规则下的动作效率、抗冲击性能、重心控制三个核心维度展开。先看整机的安装边界，底部采用一体化焊接的矩形底盘框架，底盘四角做了圆弧包边处理，避免对抗中剐蹭场地围挡或者对方机器人结构，底盘整体宽度控制在赛事规则允许的最大尺寸阈值内，长度方向预留了前端执行机构的伸缩余量，整机高度在初始状态下处于低位，作业时可通过抬升机构拓展垂直作业范围，完全符合赛事的尺寸约束要求。底盘部分的设计思路偏向重载稳定，框架采用标准铝型材拼接加角件加固的形式，底部预留了驱动轮、从动万向轮的安装位，驱动轮采用大摩擦系数的包覆材质，保证急停、急启、横向卡位时的抓地力，电池、主控模块等大重量部件全部下沉布置在底盘下层，尽可能压低整机重心，减少对抗侧翻的风险，底盘上表面预留了多组标准化安装孔位，方便上层机构的快速拆装调整，适配不同赛事阶段的机构改型需求。

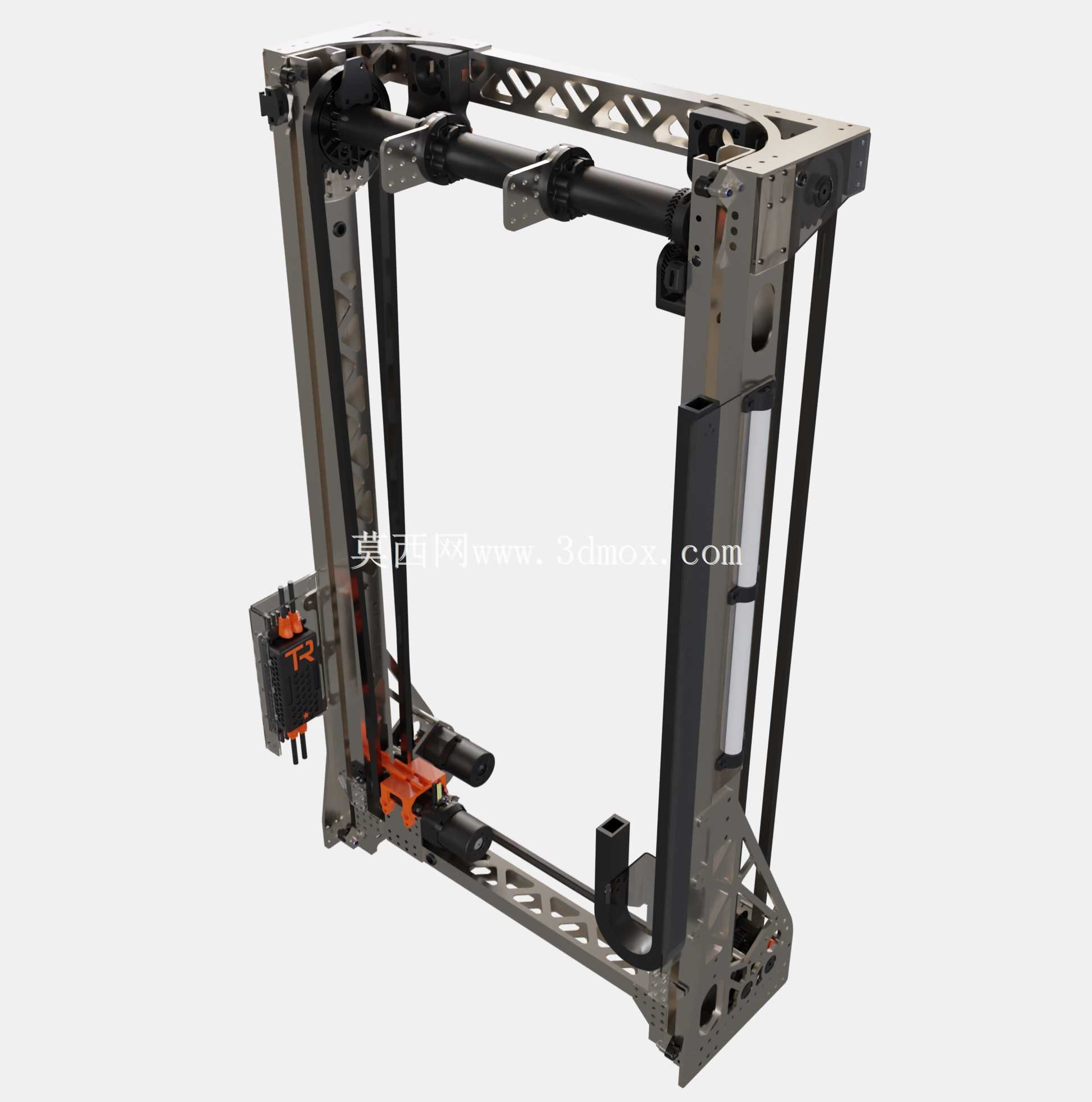

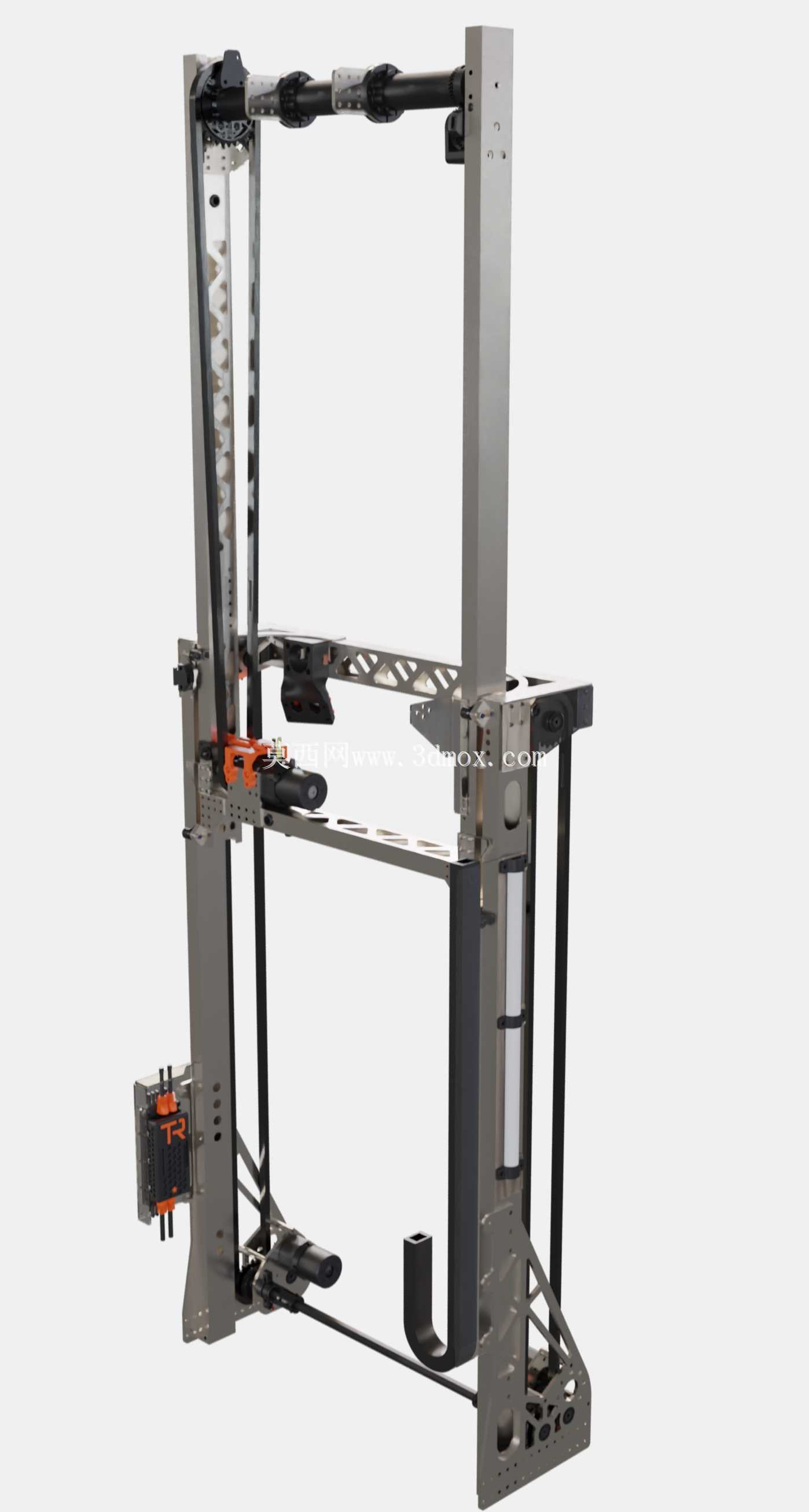

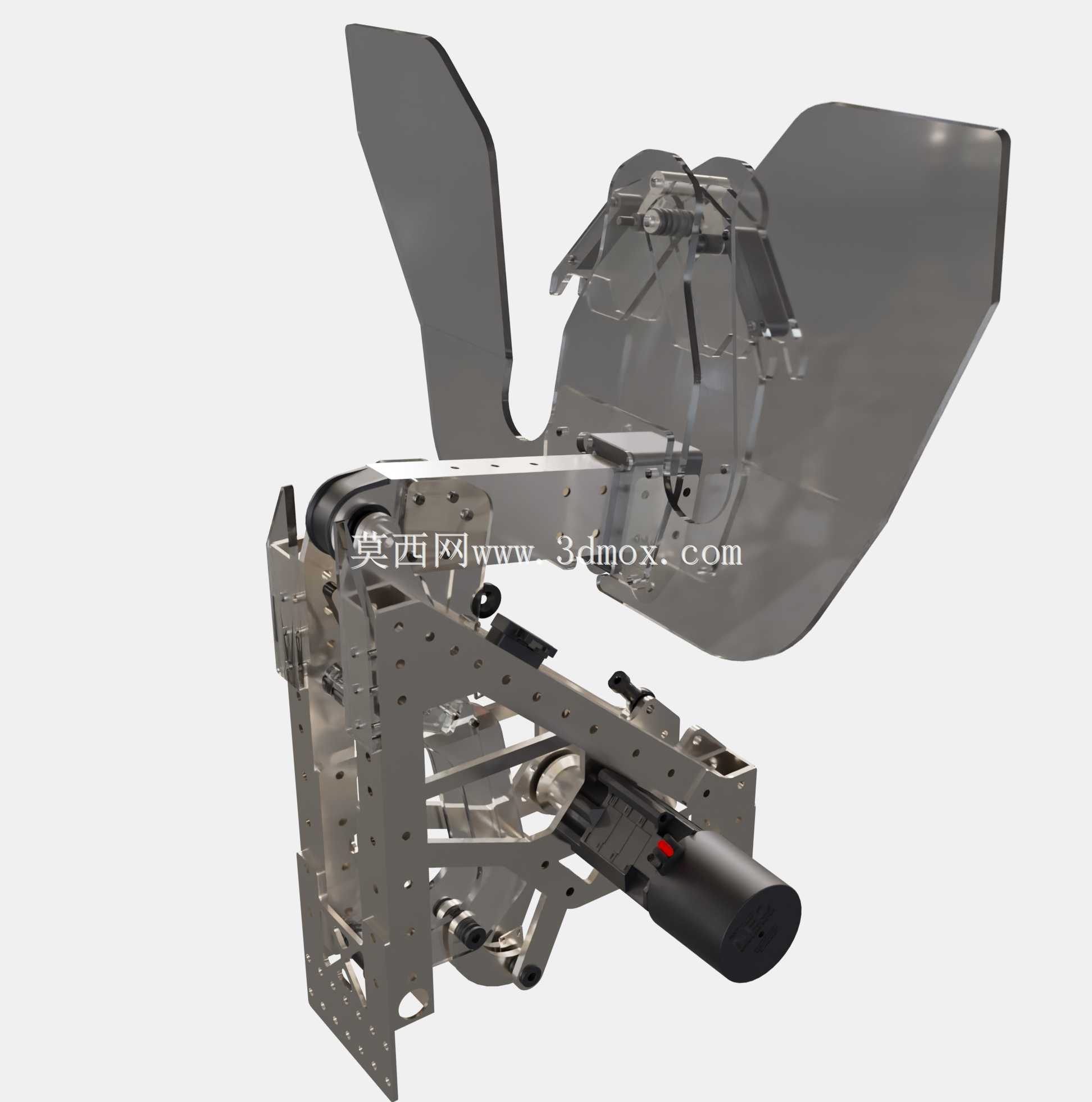

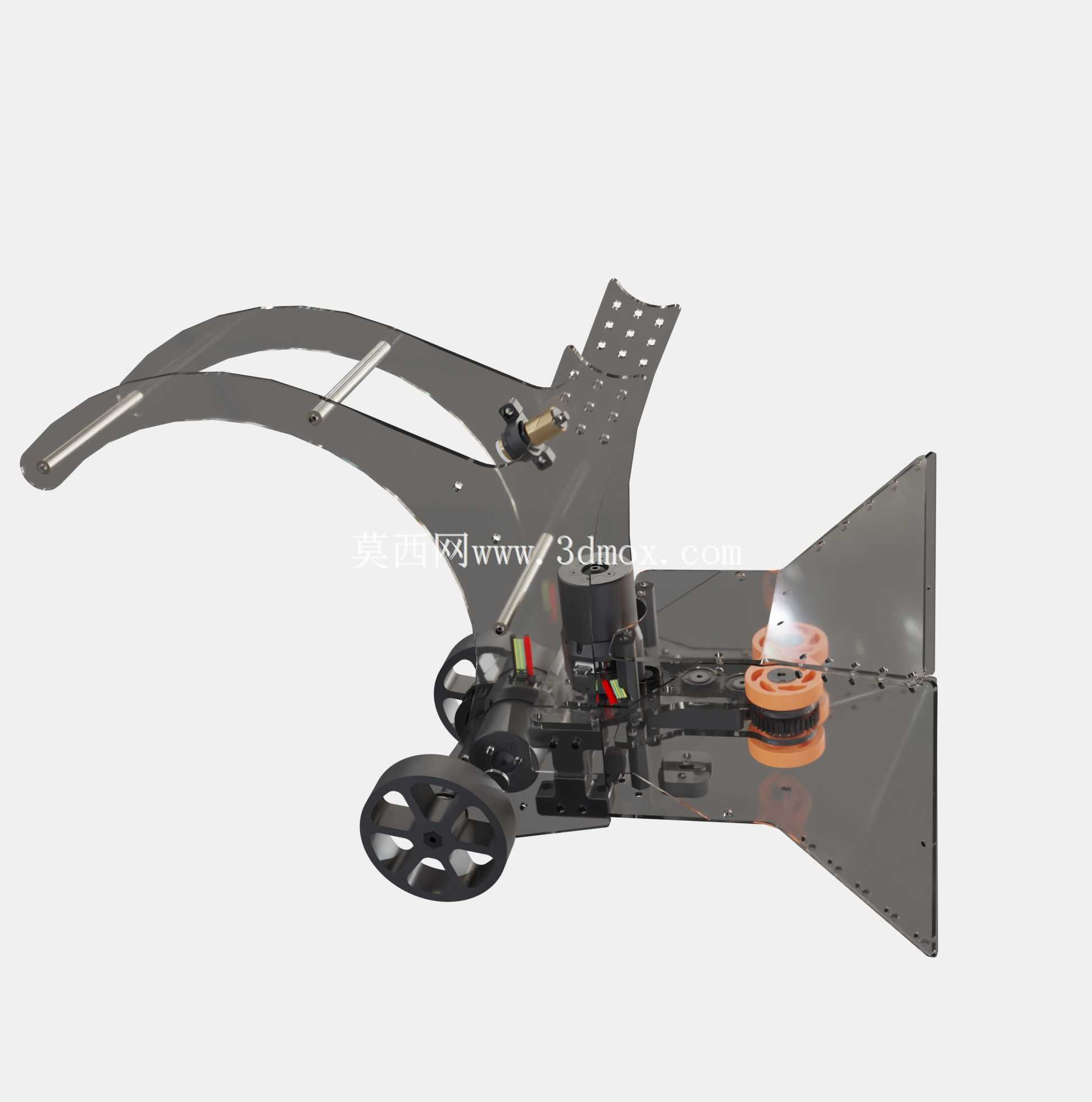

　　再看中部的主执行机构区域，这套机构承担核心的物料拾取与投射功能，采用双立柱导向的抬升结构，立柱采用高强度空心铝管加工，内部穿设同步带传动组件，带动滑台沿立柱做垂直方向的精准位移，滑台上搭载的拾取机构采用倾斜布置的承托板，承托板表面贴有防滑缓冲垫层，拾取动作不需要复杂的夹爪开合，仅靠机构前移贴合物料后抬升即可完成装载，大幅缩短单次拾取的动作周期，适配赛事中快节奏的物料转运需求。投射机构集成在滑台侧方，采用弹性蓄能加拨轮触发的结构，可根据投射距离调整蓄能行程，保证物料投射的落点精度，机构的所有传动部件都做了外侧防护，避免对抗中异物卡入传动间隙造成机构失效。

　　上部的框架结构做了大面积的镂空减重处理，镂空孔位经过应力仿真校核，在保证结构刚性的前提下尽可能降低上层结构重量，减少抬升机构的负载，框架外侧安装的透明防护板采用聚碳酸酯材质，抗冲击性能优异，既能防护内部的电气线路与传动部件，又不会额外增加过多整机重量，防护板采用快拆螺丝固定，赛事间隙可快速拆卸完成内部部件的检修更换。整机的布线全部沿型材内部空腔或者专用走线槽布置，所有线缆接头处都做了防松处理，避免高强度对抗中线缆松脱造成设备故障，侧方布置的急停按钮处于易触碰位置，符合赛事的安全规范要求。

　　从结构选型角度看，这套设备没有采用过于复杂的多自由度机械臂结构，而是用更可靠的直线导向加定点执行的方案，在保证核心作业功能的前提下，尽可能减少运动副数量，降低故障概率，毕竟在高强度的赛事对抗中，结构可靠性永远是优先于功能复杂度的核心指标，所有连接部位的紧固件都采用防松螺母加弹垫的组合，部分高频受力部位还额外增加了定位销，避免反复冲击后连接松动。整机的维护性设计也考虑得比较充分，易损件比如拨轮、防滑垫层、驱动轮包覆层都采用快拆结构，不需要复杂工具即可完成更换，所有模块的安装位置都预留了操作空间，检修时不需要大面积拆解其他结构，能大幅缩短赛事中的故障处理时间。
