相扑机器人专用HanumanMini控制电路板

这款控制板是面向500g级相扑机器人赛事开发的专用主控硬件，核心适配Arduino Nano生态，在小型竞技机器人的控制链路里承担核心运算与外设调度的角色。从实际赛事应用场景来看，500g级相扑机器人对整机重量、安装空间的限制极为严苛，常规通用开发板往往存在外设接口冗余、板型尺寸偏大、接插件布局不合理导致布线杂乱的问题，很容易挤占机械结构的安装空间，甚至在对抗过程中因为接线松动、元件突出被对手刮蹭造成硬件故障，这款控制板的设计正是针对这些赛场实际痛点做了定向优化。

从功能特性上看，板载资源完全匹配相扑机器人的外设需求：集成了电机驱动接口可直接连接两路直流驱动电机，省去了外接驱动模块的布线与安装空间；预留了多路数字IO与模拟输入接口，可直接对接红外对管、边缘检测传感器、碰撞开关这类相扑机器人必备的感知元件，无需额外扩展转接板；板载复位按键布局在板边易操作位置，调试时无需费力寻找按键；USB接口采用卧式贴片布局，接口端面与板边齐平，既方便连接电脑烧录程序，也不会因为接口突出增加整机的横向尺寸，避免对抗中被撞坏接口。电源部分做了集成化处理，支持外部电池直接供电，板载稳压电路可稳定输出主控与外设所需的不同电压等级，省去了外接电源模块的重量与空间占用。

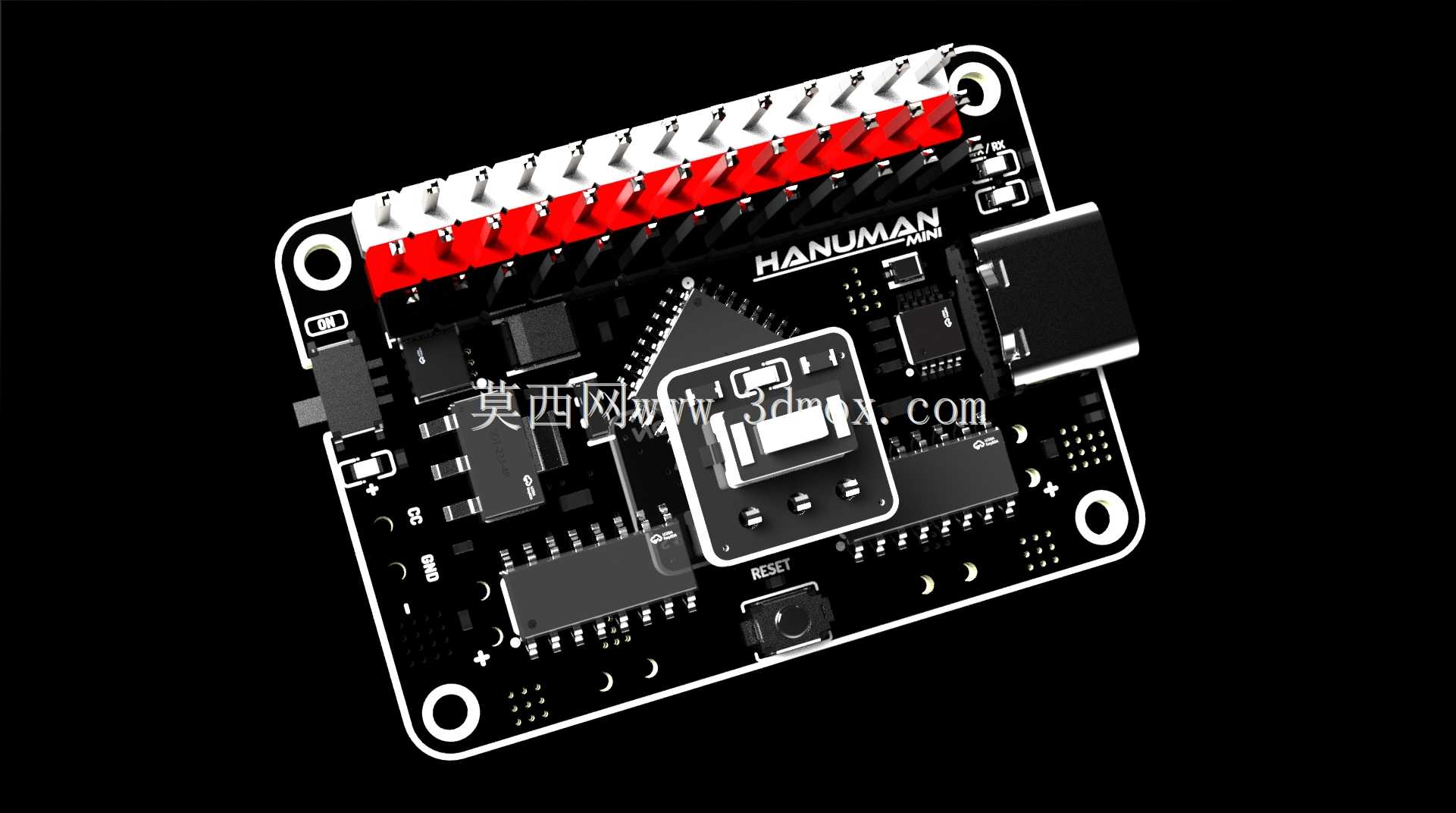

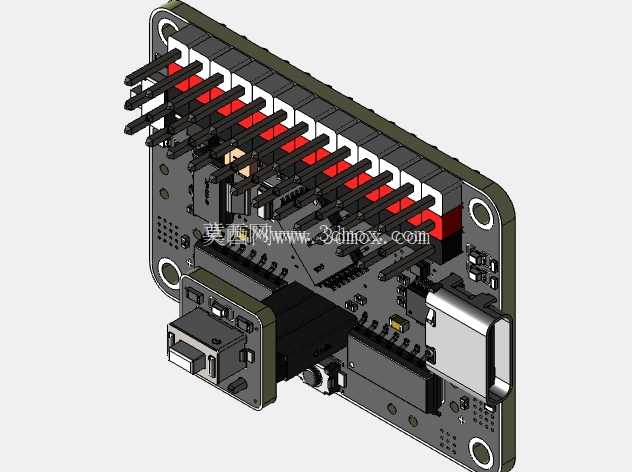

设计思路上完全围绕小型竞技机器人的紧凑安装需求展开，整体板型采用圆角矩形设计，四个安装孔位对称布置在板角，孔位间距匹配常用的小型机器人铝合⾦安装架标准孔距，安装时可直接通过铜柱固定在机架层板上，无需额外打孔制作转接件。板上元件全部采用贴片封装，除了顶部的排针接插件外，所有元件的高度都控制在5mm以内，最大化压缩板卡的整体厚度，方便在多层堆叠的机器人机身结构中布置，不会和上层的传感器支架、下层的电机驱动轮组产生结构干涉。顶部的排针采用红色底座标识，所有引脚的丝印标注清晰对应功能定义，接线时可快速识别电源、信号、地引脚，减少调试阶段的接线错误率，排针的间距采用标准2.54mm规格，既可以直接插装杜邦线连接外设，也可以根据需求焊接定制排线，进一步压缩接线占用的空间。

从安装边界来看，板卡的整体长宽尺寸控制在极小范围内，四个安装孔的中心距经过精准核算，安装后板卡边缘不会超出500g级相扑机器人常规的机身尺寸边界，不会因为板卡突出成为对抗中的受力薄弱点。板上的大功率元件比如电机驱动芯片布置在板卡边缘位置，工作时产生的热量可通过板边的铜箔快速散热，长时间连续对抗运行也不会出现过热降频的问题。在软件适配层面，板卡完全兼容Arduino IDE的开发环境，有对应的专用板卡支持包，开发者可直接调用成熟的电机控制、传感器读取函数库，快速完成相扑机器人的自动寻边、对手检测、运动策略等程序开发，无需从零编写底层硬件驱动，大幅缩短赛事准备阶段的开发周期。

实际赛场使用中，这种高度集成的专用控制板相比通用开发板加外接模块的组合方案，整机重量可降低15g左右，对于严格限重500g的相扑机器人来说，节省下来的重量可以分配给配重块、更大容量的电池或者更强力的驱动电机，直接提升机器人的对抗性能。同时集成化的设计大幅减少了外接接线的数量，降低了赛场震动、碰撞导致接线脱落的故障概率，硬件可靠性相比散件组装方案有明显提升。板卡的丝印层还做了耐磨处理，多次拆装、摩擦后引脚标识依然清晰可读，适合参赛队伍反复调试、拆装使用。
