Hanuman机器人专用RP2040核心控制板

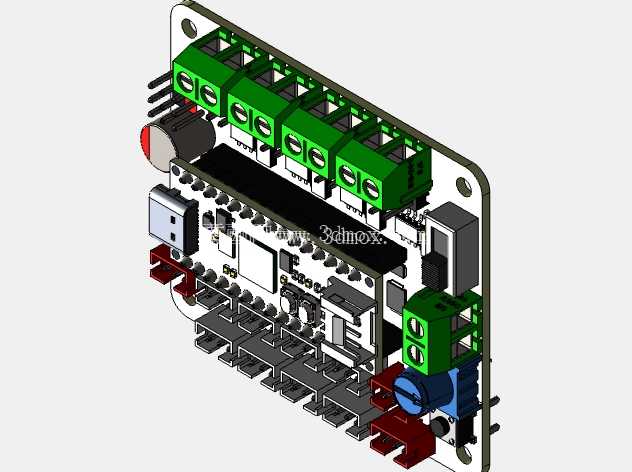

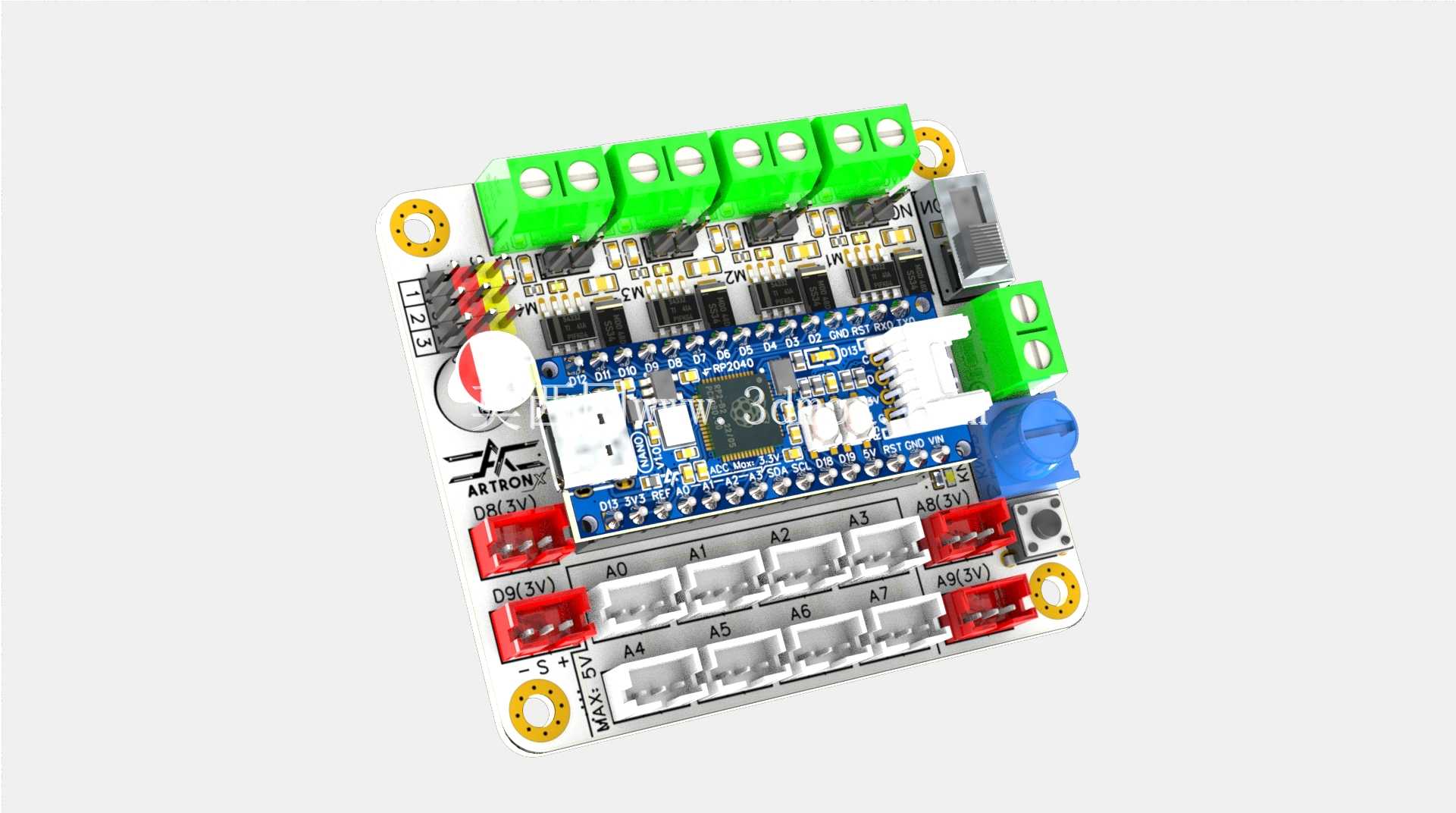

　　这款控制板是面向小型教育类人形机器人开发的专用载板，核心搭载RP2040微控制器，可同时支持机器人自动运行与人工遥控两种工作模式，在青少年机器人教学、小型竞技机器人开发、入门级人工智能实训场景中有着明确的应用定位。从结构设计来看，板载接口布局充分考虑了机器人装机时的走线便利性，顶部排布的大电流绿色接线端子用于电源输入与大功率舵机供电，端子间距预留了常规杜邦线与冷压端子的操作空间，不会出现接线时相邻端子互相干涉的问题；侧面与下部排布的白色排针接口对应舵机信号通道，每个通道旁都印有清晰的丝印标识，标注了通道序号与供电电压参数，装机调试时无需反复查阅原理图即可快速完成接线。

　　板载的红色拨码开关用于功能模式切换，可快速在自动运行、遥控调试、固件烧录三种状态间切换，省去了外接跳线帽的繁琐操作；蓝色电位器用于舵机供电电压的微调，可适配不同工作电压的模拟与数字舵机，避免因供电不匹配导致舵机烧毁或者扭矩不足的问题。PCB四角设计了标准3mm直径安装孔，孔位间距兼容常用的小型机器人机架安装孔位，安装时可直接使用M3铜柱固定，不需要额外设计转接支架；板载元件的最高凸起高度控制在15mm以内，安装后不会与机器人上层的结构板、电池仓产生空间干涉，整体外形尺寸适配小型双足机器人的胸腔安装空间，不会占用过多的机身内部容积。

　　从电路设计思路上，这款载板将RP2040核心板的所有IO口全部引出到舵机接口与扩展接口，没有预留冗余的无用电路，在保证功能完整的前提下尽可能压缩了PCB面积，电源部分做了反接保护与过流保护设计，即使新手调试时接反电源也不会直接烧毁核心板与外接舵机，非常适合教学场景下的高频次拆装调试使用。接口部分除了舵机通道外，还预留了I2C与串行通信接口，可外接陀螺仪、蓝牙模块、距离传感器等扩展外设，满足机器人姿态控制、无线遥控、环境感知等进阶功能的开发需求，不需要额外焊接扩展电路。

　　在实际装机使用时，这款控制板可直接驱动最多8路舵机，满足小型双足机器人的关节驱动需求，板载的电源处理电路可承受最高5A的持续电流，支持2S锂电池直接供电，不需要额外外接降压模块，进一步简化了机器人的整机布线难度。PCB表面的丝印除了接口标识外，还标注了各个功能区的边界，维修排查故障时可快速定位对应的电路区域，降低了后期维护的难度。整体结构设计没有追求过度的元件集成，而是在可靠性、易用性、扩展性之间做了平衡，既满足入门教学的简单易用需求，也能支持进阶开发者做二次功能扩展，适配从基础舵机控制到复杂步态调试的不同开发阶段需求。
