带安装基座的球形全向轮结构设计

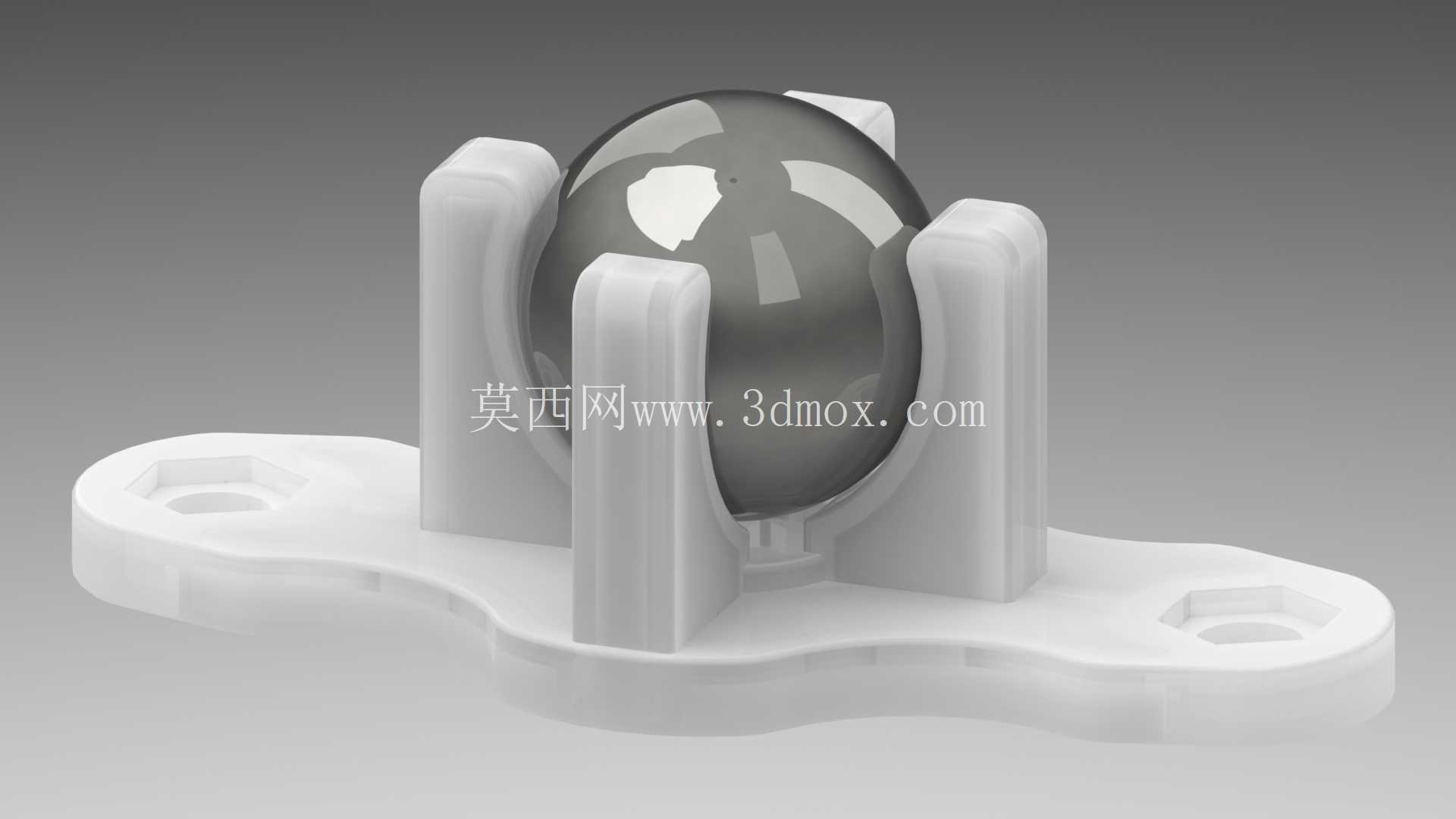

　　这款球形全向行走轮的结构设计，核心是解决狭小空间内移动载体的多向行走需求，区别于传统麦克纳姆轮需要多轮配合才能实现全向移动的方案，单组该结构即可支持载体完成任意方向的平移、原地旋转动作，在AGV转运小车、仓储分拣机器人、桌面级移动作业平台、狭小空间检测设备的行走系统中都有明确的应用场景。从结构组成来看，整个部件分为球形滚动体、周向限位支撑柱、底部安装基座三个核心部分，球形滚动体作为直接接触行走面的部件，表面做了高光硬质处理，耐磨性能适配环氧地坪、硬质PVC地面、平整水泥地面等常见工业作业地面，滚动过程中摩擦阻力小，不会对行走面造成刮擦损伤。

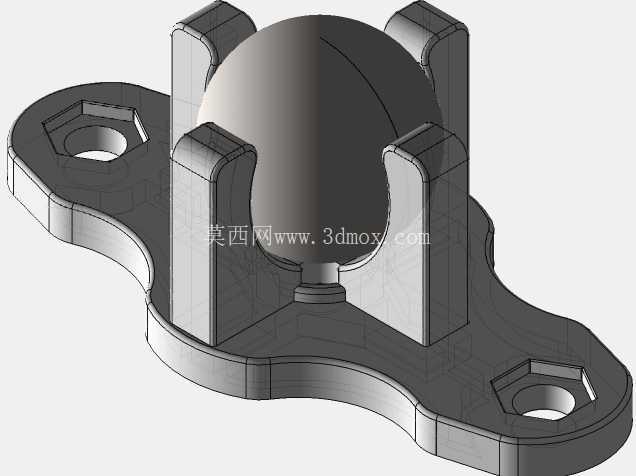

　　周向均匀分布的四根支撑柱采用等弧度排布设计，每根支撑柱与球体接触的端面做了内凹弧面适配，既能够限制球体在非滚动方向的窜动，又不会给球体的多向转动带来额外阻尼，支撑柱与基座采用一体化成型结构，省去了额外的装配紧固件，整体结构刚性更强，在承受额定垂直载荷时不会出现支撑柱外张变形的问题。底部安装基座采用对称式的异形平板设计，两端预留了内六角沉头安装孔，安装孔的位置做了下沉处理，装配后螺栓头不会突出基座底面，保证基座与设备安装面完全贴合，不会出现安装间隙导致的行走晃动问题；基座的轮廓做了圆弧过渡处理，没有尖锐棱角，在设备移动过程中不会剐蹭周边管线或者障碍物。

　　从设计思路上，这款结构优先考虑了装配维护的便捷性，球体可以直接从支撑柱的上方压入装配，不需要额外的卡扣或者紧固件固定，支撑柱的内凹弧面加工公差控制在合理范围，既保证球体不会从支撑结构中脱出，又能让球体转动时保持顺畅，不会出现卡滞问题。在安装边界上，整个部件的安装孔距适配常见的小型移动设备安装面板尺寸，基座的整体厚度控制在较低范围，不会过多占用设备底部的垂直安装空间，支撑柱的高度经过测算，保证球体突出基座底面的高度足够，行走过程中基座底面不会与地面接触，同时球体突出基座顶面的高度控制在安全范围，不会与设备底部的其他元器件发生干涉。

　　在实际选型应用中，这款全向轮可以搭配多组同规格产品组成行走系统，不需要额外调整轮组的安装角度，相比传统的万向轮，它不需要转向结构就能实现任意方向移动，转向过程中没有额外的回转半径，特别适合在空间狭窄、需要频繁变向移动的作业场景中使用，比如仓储货架之间的分拣转运、实验室内部的样品转运平台、电子生产车间的物料周转小车等场景，都能发挥其全向移动的优势。结构的受力传递路径也经过优化，垂直方向的载荷通过球体均匀传递到四根支撑柱上，再通过支撑柱传递到底部安装基座，最终分散到整个设备安装面板上，不会出现局部应力集中的问题，长期承受额定载荷也不会出现结构变形或者断裂的问题。支撑柱的截面采用带圆角的矩形结构，相比圆柱形支撑柱，它的抗侧向弯曲能力更强，在设备急停或者侧向受力时，支撑柱能够承受更大的侧向冲击力，不会出现弯曲变形导致球体卡滞。球体与支撑柱的接触位置预留了微小的间隙，能够容纳少量的灰尘或者细小碎屑，在普通工业环境下使用不会因为碎屑进入接触面导致转动不畅，日常维护只需要定期清理接触面的积尘即可，不需要额外添加润滑油，维护成本很低。
