RS775行星齿轮减速电机结构设计

在小型自动化执行机构、智能代步工具、精密传动工位的动力选型环节，带行星减速结构的RS775电机一直是小空间大扭矩输出场景的常用选项。这类集成式减速电机不需要额外搭配独立减速箱，出厂即完成齿轮啮合间隙校准、输出轴同轴度调校，能直接装入设备预留的安装位，大幅缩短结构设计阶段的动力匹配周期。

从实际应用场景来看，这款减速电机的适配范围覆盖了多个对动力密度有要求的领域：在小型电动执行器中，它可以作为阀门调节、物料推送的动力源，依靠行星齿轮组的大减速比放大输出扭矩，克服负载端的静阻力矩，避免普通直流电机堵转烧损的问题；在轻型代步设备比如电动滑板、小型助力推车的驱动轮组里，它的圆柱外形刚好可以嵌入轮组内侧的安装腔，输出轴直接连接轮毅传递动力，不需要额外设计传动转接结构；在桌面级自动化设备的送料机构、工位切换模组中，它的低背隙特性可以保证工位重复定位精度满足装配、检测工序的要求，不会因为齿轮间隙过大导致工位偏移。

这款电机的功能特性完全围绕小空间动力输出来设计：前端的行星齿轮组采用多级串联结构，每一级行星架都通过轴承定位在减速箱壳体内，太阳轮直接与电机转子轴过盈配合，省去了联轴器的连接环节，既压缩了整体轴向长度，也减少了传动环节的功率损耗。输出端采用双轴承支撑结构，能承受一定的径向负载，比如直接挂载同步轮、小齿轮的时候，不会因为径向力导致输出轴偏磨，延长了齿轮组的使用寿命。电机本体与减速箱的连接采用定位止口加圆周螺丝锁紧的结构，装配时可以保证电机轴与减速箱输入孔的同轴度，避免运行过程中出现齿轮偏载、异响的问题。

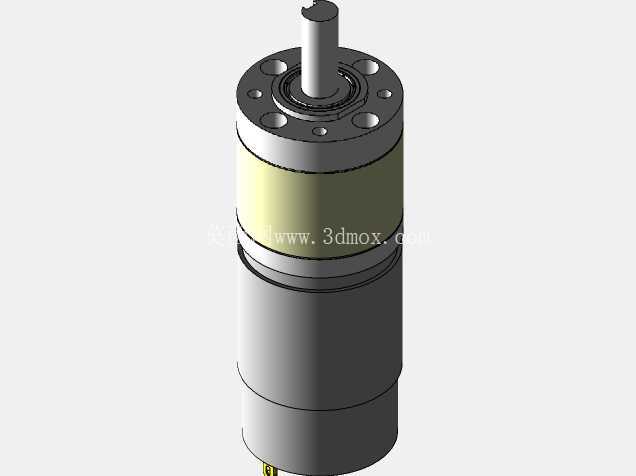

设计这款模型的时候，首先要明确安装边界的约束：整体为同轴圆柱结构，最大外径是减速箱端盖的安装法兰直径，端盖上均匀分布的安装孔是整台电机的安装基准，设计配套安装座的时候，孔位公差要控制在合理范围，避免装配时出现螺丝锁附歪斜导致电机受力变形。输出轴的轴径、伸出长度、键槽尺寸都是标准适配尺寸，和市面上常用的传动件比如联轴器、同步轮、齿轮的内孔尺寸匹配，选型时不需要额外加工输出轴。电机尾部的外径略小于减速箱法兰直径，设计安装腔的时候要预留足够的散热间隙，不能完全包裹电机本体，避免长时间运行时热量堆积导致绕组温度过高。

从结构设计的细节来看，行星齿轮的排布采用均布设计，三个行星齿轮同时与太阳轮、内齿圈啮合，负载可以均匀分配到每个齿轮齿面上，单齿承受的载荷更小，相同模数的齿轮能传递更大的扭矩。内齿圈与减速箱外壳采用一体化设计，既保证了内齿圈的圆度精度，也减少了零件数量，降低装配复杂度。每一级行星架的端面都设计有耐磨垫片，避免齿轮转动时与壳体直接摩擦产生金属碎屑，碎屑进入啮合区会加速齿轮磨损。电机的前后端都装有含油轴承，转子转动时的径向跳动量控制在极小范围内，保证和太阳轮连接后不会出现偏心，降低行星齿轮组的运行噪音。

在实际选型匹配的时候，要注意这款电机的输出轴径向负载上限，不能超出轴承的承载范围，如果需要挂载更大直径的传动件，要额外设计支撑结构分担径向力。安装时锁紧端盖螺丝要采用对角锁紧的方式，保证止口完全贴合，避免出现减速箱与电机本体不同轴的问题。接线端位于电机尾部，设计走线槽的时候要避开电机外壳的散热区域，同时预留足够的线长，避免设备运行时线材被拉扯断裂。这类集成减速电机的润滑脂在出厂时已经填充完成，日常使用不需要额外拆解加注，随意拆解会导致齿轮啮合间隙变化、润滑脂流失，反而会缩短使用寿命。

很多结构工程师在做小型设备动力选型时，容易忽略减速电机的安装同轴度要求，直接把电机硬塞进安装孔，没有做定位止口，运行一段时间后就会出现齿轮磨损快、输出轴漏油、噪音变大的问题，这款模型在设计时把安装法兰的定位止口尺寸做了明确标注，配套设计安装座的时候只要按照止口尺寸做配合，就能保证安装精度，减少后期调试的工作量。另外输出轴的台阶尺寸也做了精准还原，设计传动件的时候可以直接参考轴肩位置做轴向定位，不需要额外加轴套固定，简化装配流程。
