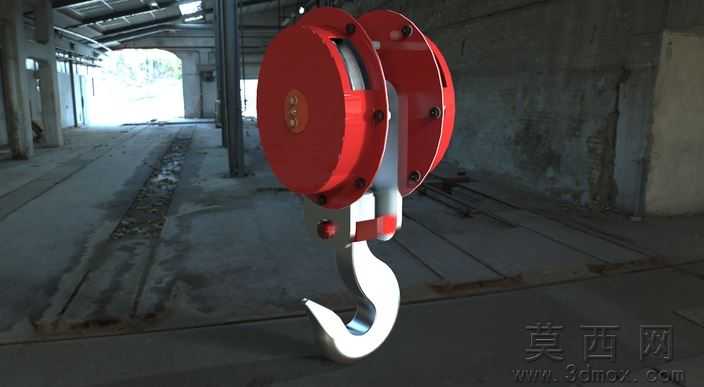

起重机吊钩组SolidWorks三维设计模型

本模型为起重机配套使用的吊钩组三维设计模型，建模过程严格遵循起重机械设计规范，首先通过测绘真实吊钩组的各部件尺寸确定基础参数，依次完成滑轮组架、滑轮轴、滑轮片、吊钩螺母、推力轴承、吊钩本体、防脱挡板等核心零件的独立建模，再按照实际装配约束完成整体装配，过程中反复校验各部件的配合间隙与运动自由度，确保滑轮转动顺畅、吊钩摆动角度符合实际工况要求，无干涉错位问题。参数设计层面，模型匹配中小吨位桥式起重机的额定起重量要求，滑轮直径、吊钩钩口尺寸、轴径参数均参考GB/T 10051起重吊钩国家标准设定，各零件的倒角、圆角、退刀槽等工艺细节完整还原，可直接导出工程图用于生产参考。渲染材质部分，滑轮架采用哑光橄榄绿工业油漆材质，还原起重设备的常规涂装效果，滑轮片做深灰金属质感处理模拟铸铁材质，吊钩本体做铜色锻钢质感并添加细微使用纹理，背景搭配浅灰渐变环境与地面反射效果，清晰呈现产品的结构层次与外观质感。结构原理上，该吊钩组为典型的起重吊具结构，上部双滑轮用于匹配起重机钢丝绳缠绕，实现载荷的省力传递，吊钩通过推力轴承与滑轮架连接，可实现360度水平旋转，方便吊装作业时调整吊物角度，吊钩上部的螺母配备防松结构，下部加装防脱挡板防止吊索意外滑脱，整体结构承载能力强、安全冗余充足。软件兼容方面，模型原生为SolidWorks2011版本创建，同时提供STL通用三维格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，也可导入3D打印软件直接制作等比例实物模型。研发教学应用层面，该模型可作为起重机械课程的教学案例，帮助学习者理解吊钩组的装配关系与受力原理，也可作为起重设备研发设计的基础参考模型，设计人员可在此基础上修改参数适配不同吨位的起重机产品，还可用于起重作业安全培训的可视化演示素材，直观展示吊钩的安全结构设计要点。
