2.5KW方形风冷主轴电机结构设计

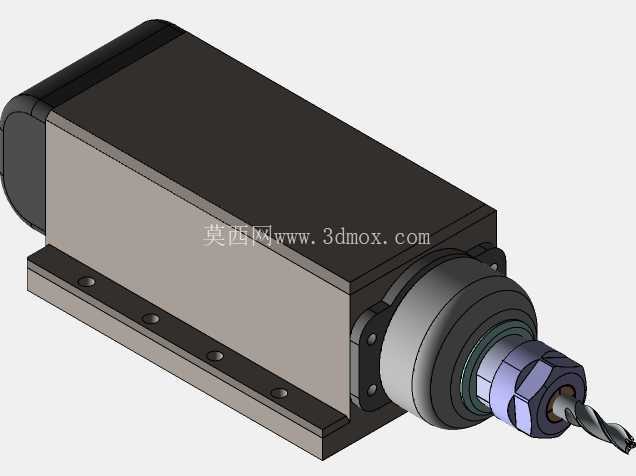

这款方形结构的2.5KW主轴动力单元，在中小型数控加工设备的布局设计中适配性极强，尤其是针对桌面级雕铣设备、小型非金属加工专机、铝材轻切削工位这类对安装空间有规整要求的场景，方形壳体的结构特性相比传统圆形主轴能大幅降低安装座的加工复杂度。从实际使用场景来看，这类主轴常被应用在广告雕刻机、小型木工开料机、PCB板钻孔专机上，也可作为非标自动化设备里的高速钻削动力头，承担有色金属、塑料、木材等材质的铣削、钻孔、倒角工序，额定功率下的输出扭矩足以覆盖10mm以下硬质合金铣刀的常规切削参数，高速运转时的动平衡精度能满足精加工表面粗糙度要求。

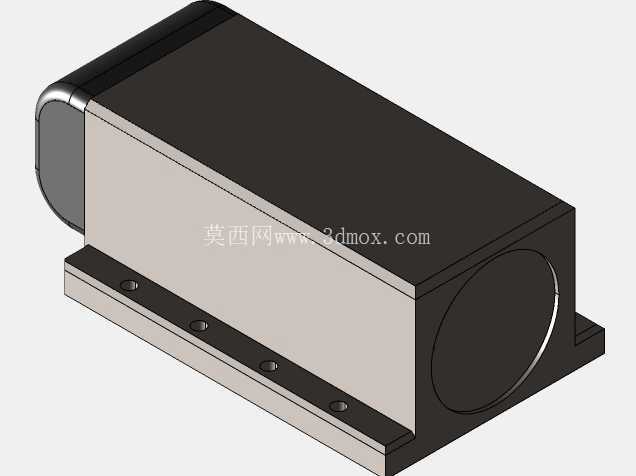

设计层面采用方形一体式机壳结构，并非单纯为了外形辨识度，核心是利用平面贴合的安装特性，省去传统圆形主轴所需的抱紧式安装座，设备安装板只需加工对应定位孔与贴合面即可完成固定，安装后主轴轴线与安装面的平行度更容易保证，长期运行后也不会出现抱紧式结构常见的主轴偏移问题。机壳本身兼顾散热风道功能，四个平面的散热筋布局经过热仿真优化，额定转速下连续运行4小时的壳体温升可控制在合理区间，无需额外加装水冷回路，能简化设备的外围管路布局，降低整机制造成本。

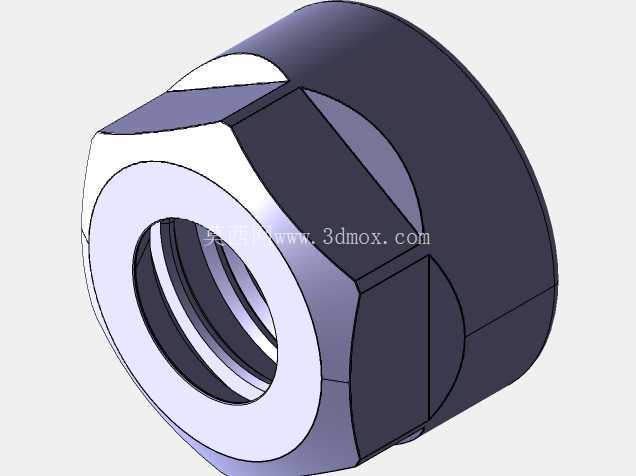

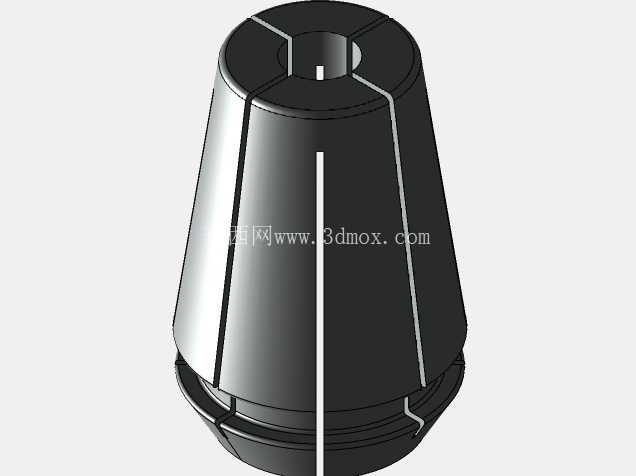

从安装边界来看，这款主轴的轴向总长度控制紧凑，输出端采用标准ER夹头结构，可兼容不同柄径的刀具，夹头锁紧螺母的外径做了防干涉设计，加工小型工件型腔时不会与工件或夹具发生碰撞。尾部的出线方向做了侧向优化，不会占用主轴轴向的安装空间，设备后部的走线槽可以更贴近主轴布置，进一步压缩设备的整体占地尺寸。主轴前端的密封结构采用多重迷宫式设计，加工过程中产生的切屑、切削液很难进入轴承腔，能大幅延长前端轴承的维护周期，适合多粉尘、有切削液飞溅的加工环境。

结构设计上，转子与定子的配合公差经过严格校核，前后轴承采用配对安装的高速角接触轴承，预紧力调整区间适配2.5KW功率段的最高转速要求，既保证高速运转时的刚性，又不会因预紧力过大导致轴承发热过快。方形机壳的四个安装面都预留了标准安装孔位，支持水平、垂直、侧向等多种安装姿态，不管是固定在设备工作台上作为固定式加工主轴，还是安装在移动滑台上作为随动加工动力头，都不需要额外制作转接安装板，能大幅缩短非标设备的设计周期。在实际选型匹配时，只需根据所需的最高转速、额定扭矩参数匹配对应的变频器，即可完成驱动调试，主轴的安装基准面平面度公差控制在0.02mm以内，安装后打表检测主轴径向跳动可满足精加工要求，不需要二次刮研安装面。

不同于圆形主轴需要调整抱紧间隙来保证同轴度，这款方形主轴的安装定位完全靠机壳平面与安装面的贴合，以及定位销孔的配合，重复拆装后的定位精度保持性更好，设备维护时拆卸主轴再重装，不需要重新校正主轴与工作台的垂直度，能大幅降低现场维护的时间成本。输出端的轴伸长度做了优化，搭配标准ER螺母后，刀具悬伸长度在合理范围内时，主轴的刚性足以抵抗常规切削的径向力，不会出现明显的让刀现象，加工薄壁工件时也能保证尺寸精度。
