机器人用圆形激光雷达探测装置

在移动机器人的实际部署场景中，环境感知模块的选型直接决定了整机的避障响应速度与导航精度，这款圆形结构的激光雷达正是面向室内服务机器人、小型AGV等场景设计的核心探测部件。从实际应用来看，这类激光雷达常被安装在机器人顶部的居中位置，通过360度旋转发射激光射线，实时采集周边障碍物的距离与方位信息，为机器人的路径规划、动态避障提供实时点云数据支撑，在餐厅送餐机器人、厂区物料转运AGV、商用清洁机器人等设备上都能见到同类型结构的探测部件。

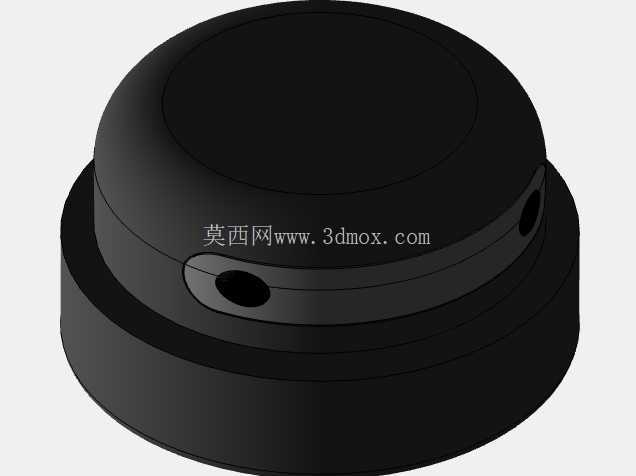

从功能特性来看，这款激光雷达采用非接触式的激光测距原理，相较于传统的红外避障、超声波测距，其测距精度更高，角度分辨率更优，能够识别直径更小的障碍物，比如地面散落的线材、桌腿边缘这类细小障碍，都能被精准捕捉，避免机器人运行过程中出现卡滞、碰撞的问题。设备侧面预留的开孔是信号传输与供电接口的安装位，设计时采用了侧出接口的布局，能够避免顶部走线遮挡雷达的扫描视场，同时也方便整机布线时的线缆固定，减少线束对雷达旋转部件的干涉。

在设计思路上，这款雷达采用了分层堆叠的结构设计，最上层为旋转扫描模组的保护外罩，采用圆弧过渡的曲面造型，一方面能够降低设备运行时的风阻，减少旋转过程中的抖动，另一方面曲面外罩不易积灰，日常维护时仅需擦拭表面即可保证激光信号的穿透率，不会因为灰尘附着导致测距精度下降。中间层为雷达的核心旋转与信号处理模块，外壳上的环形凹槽既可以作为结构加强筋提升壳体的抗形变能力，也能作为安装时的定位基准，方便装配时快速对齐安装孔位。最下层为固定底座，设计为平整的圆形结构，能够适配不同机器人顶部的安装平面，不需要额外设计转接支架即可完成固定，降低了整机集成的设计成本。

从安装边界与尺寸适配的角度来看，这款雷达整体采用矮圆柱的造型，整体高度控制在较低的范围内，安装在机器人顶部时不会过多增加整机的高度尺寸，能够适配更多限高场景的通行需求，比如电梯轿厢、低矮货架下方的通道都能顺利通过。底座的安装孔位采用均匀圆周分布的设计，安装时可以根据机器人内部走线的方向灵活调整安装角度，不需要重新打孔即可适配不同的出线方向。外罩的边缘做了圆角处理，没有尖锐的棱角，即使在人员密集的场景下运行，也不会因为意外剐蹭对周边人员造成伤害，符合商用服务机器人的安全设计要求。

在结构细节处理上，雷达的旋转部件与固定底座之间预留了均匀的装配间隙，既能够保证旋转部件运转时不会与固定壳体发生摩擦，也能避免间隙过大导致灰尘、杂物进入设备内部，影响内部光学元件与旋转电机的使用寿命。侧面的接口位置做了沉台设计，线缆接头插入后不会突出于雷达的外轮廓，避免机器人运行过程中线缆被周边障碍物剐蹭脱落。整体外壳采用哑光黑色的表面处理，能够减少环境光线对激光信号的干扰，尤其是在强光环境下运行时，哑光表面不会反射杂光到接收模组中，保证测距数据的稳定性。

对于结构设计从业者来说，这类激光雷达的集成设计需要重点关注安装平面的平面度要求，如果安装平面存在倾斜，会直接导致雷达的扫描平面出现角度偏差，进而影响建图与避障的精度，因此在设计机器人顶部安装位时，需要保证安装区域的平面度公差控制在合理范围内，同时要在雷达底座与安装平面之间预留减震垫的安装空间，过滤机器人行走过程中产生的振动，避免振动传递到雷达内部影响旋转部件的运转稳定性。另外在整机布线时，要注意线缆的弯曲半径不能过小，避免长期弯折导致线缆内部芯线断裂，同时要将线缆固定在远离雷达旋转范围的区域，防止旋转部件剐蹭线缆。
