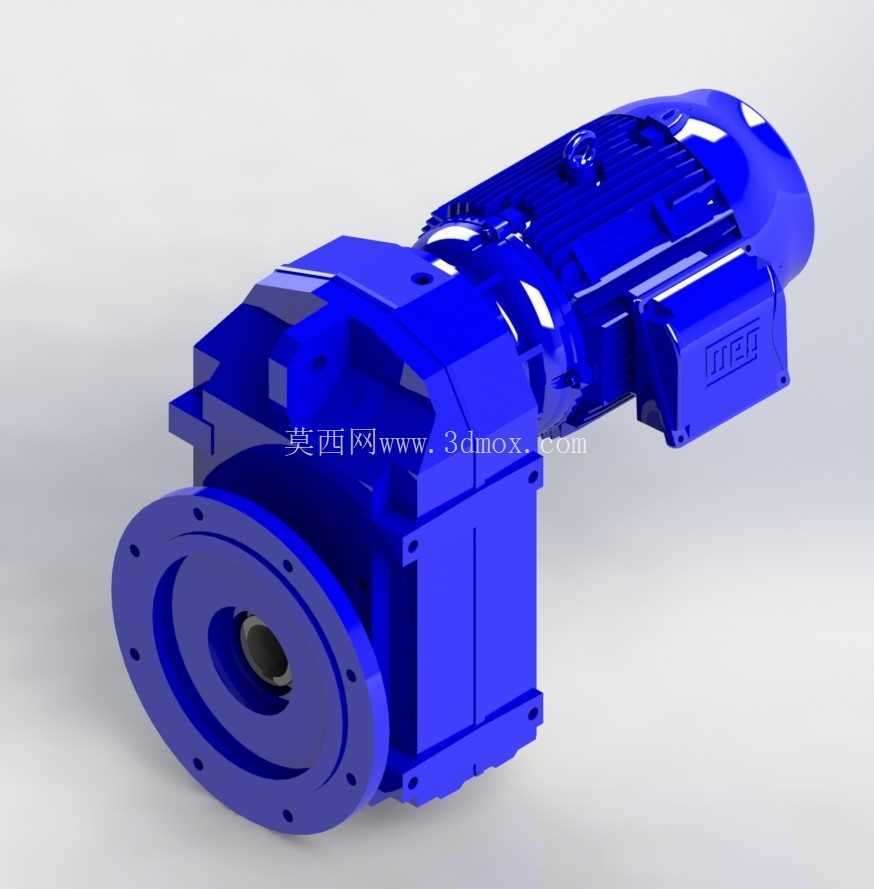

VERTMAX WCG20法兰式齿轮减速电机结构

　　这款法兰安装式齿轮减速电机，是工业传动场景里适配连续作业工况的典型动力传动单元，核心是将原动机的高转速低扭矩输出，通过内置齿轮副的减速增扭作用，转换为作业端需要的低转速大扭矩动力输出，适配各类需要恒定转速传递、大扭矩驱动的工业设备端。从安装边界来看，其输出端采用250mm直径的标准法兰连接结构，安装止口与法兰孔位遵循通用工业安装规范，输入端适配标准电机轴伸连接，输入轴径对应40mm规格，安装时无需额外制作过渡转接板，可直接对接带法兰安装位的搅拌设备、输送辊道、自动化生产线驱动端、包装机械主驱动轴等部件，能大幅减少现场安装的适配加工工作量。从传动参数匹配逻辑来看，该减速单元的输入额定转速设定为1750RPM，对应四级异步电机的额定输出转速区间，输出转速为45RPM与68RPM两档可选，可覆盖多数中低速重载传动的转速需求，减速级采用斜齿轮传动结构，齿轮副经过齿形修形设计，运行过程中齿面啮合重合度高，传动平稳性优于直齿轮结构，能有效降低高速级传动的振动与噪音，适合对运行稳定性有要求的车间生产场景。

　　在结构设计层面，电机与减速箱体采用一体化集成式结构，摒弃了传统分体式减速箱与电机通过联轴器对接的结构形式，既缩短了整个传动单元的轴向安装尺寸，也消除了联轴器对接带来的同轴度误差累积问题，箱体采用高强度铸铁一体铸造成型，箱体内壁设置有加强筋结构，既可以承受齿轮传动过程中产生的径向与轴向载荷，也能提升箱体的散热面积，长时间连续运行时能保证箱体内润滑油温度处于合理区间，避免润滑脂高温失效。输出轴采用大直径实心轴结构，轴伸端设置有标准键槽，可通过平键连接传递扭矩，轴端密封采用双唇口骨架油封结构，能有效防止箱体内润滑油泄漏，同时阻挡外部粉尘、水汽进入箱体内部，适配多粉尘、轻度潮湿的工业车间环境。

　　接线盒设置在电机机壳的侧上方，接线口采用防水格兰头结构，电气接线完成后可达到常规工业防护等级要求，电机外壳设置有均匀分布的散热筋，配合后端的散热风叶与风罩，能在电机运行时将绕组产生的热量快速散发到空气中，保证电机绕组温升处于额定范围内。从实际应用场景来看，这类减速电机可广泛用于食品加工生产线的输送带驱动、化工搅拌罐的桨叶驱动、物流分拣线的辊筒驱动、小型自动化设备的回转工作台驱动、包装机械的送膜机构驱动等场景，选型时只需确认安装法兰尺寸、输出轴径、额定输出扭矩、输出转速几个核心参数，即可直接替换同规格的传统减速传动单元，无需对原有设备的安装结构做大规模改动。

　　在三维建模过程中，该模型完整还原了产品的所有外部安装特征，包括法兰安装孔的位置分布、输出轴的轴伸长度与键槽尺寸、接线盒的安装位置、电机风罩的外形尺寸、箱体底部的安装定位特征，可直接用于设备整体装配的干涉检查、安装空间模拟、传动路径校核等设计工作，结构工程师在做设备整体布局时，可直接调用该模型进行装配验证，无需重新测绘建模，能有效缩短设备设计阶段的建模周期。模型的外形细节还原度较高，包括箱体表面的铸造标识、电机外壳的散热筋细节、法兰端面的连接孔倒角、油封位的台阶结构都做了准确还原，可用于生成产品宣传渲染图、设备装配指导示意图、安装维护手册的配图等场景，也可作为传动选型教学的演示模型，帮助刚入行的机械设计人员理解法兰式减速电机的安装结构与尺寸匹配逻辑。需要注意的是，在实际设备布局时，要预留出电机接线盒的接线操作空间，以及减速箱体的注油、排油操作空间，避免安装完成后出现维护操作空间不足的问题，同时要根据设备的实际负载工况，核对减速单元的额定输出扭矩是否满足负载要求，避免长时间过载运行导致齿轮副磨损加剧。
