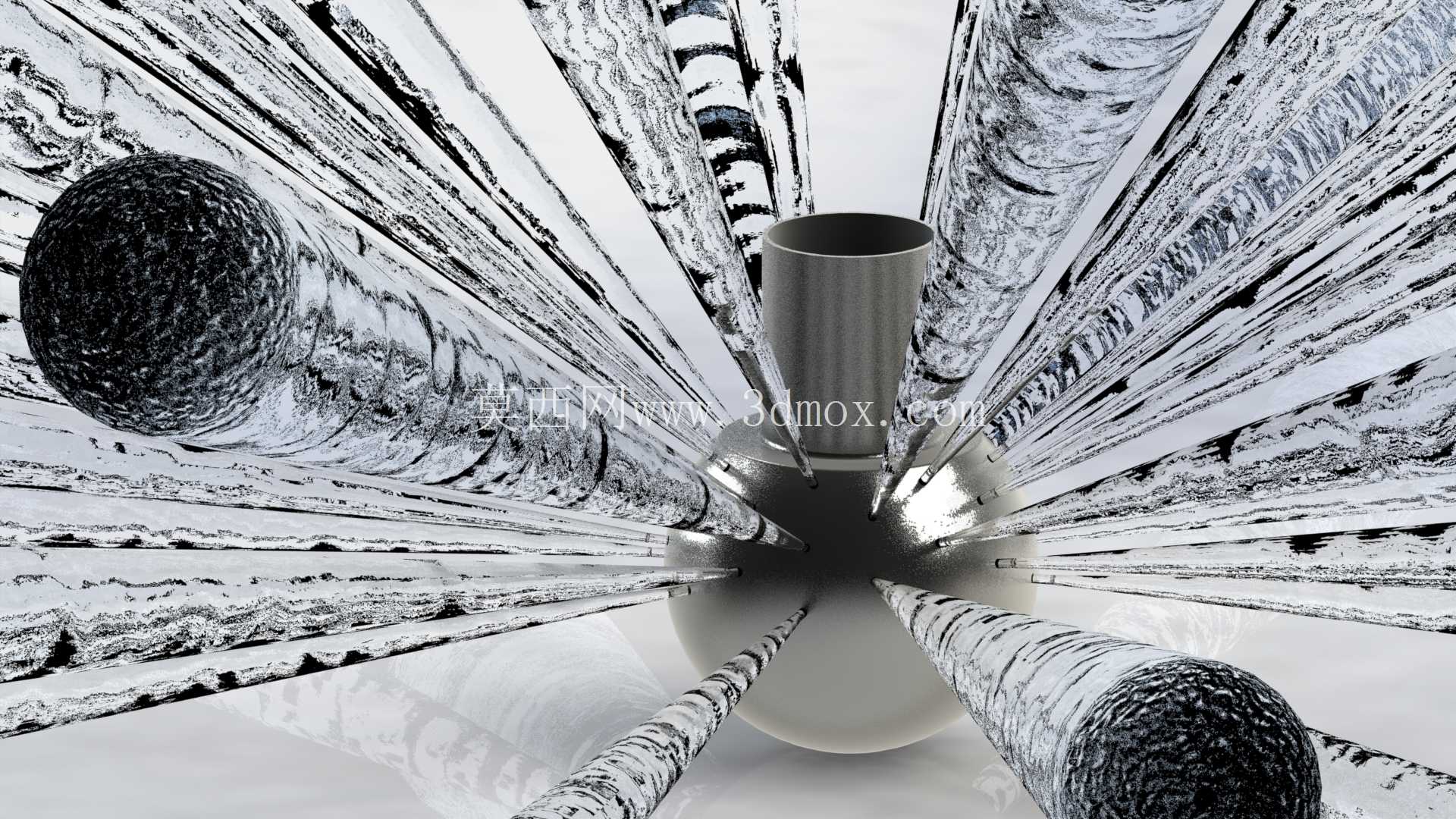

直径63mm180°向上喷射球形喷嘴结构

　　该球形喷淋部件主要应用于压铸模具的模腔冷却、脱模剂均匀喷涂工序，也可适配小型反应釜内部清洗、窄腔工业设备的定点喷淋场景，在压铸生产环节，高温金属液充型完成后，模温过高会导致铸件粘模、表面缩孔、内部晶粒粗大等缺陷，这类向上喷射的喷雾球可将冷却介质或脱模剂以均匀的伞状覆盖面喷射至模腔上半区域，避免直喷造成的局部激冷、介质流痕问题。从结构设计来看，主体采用球形腔体作为储压与分流结构，相比传统直管式喷嘴，球形内壁可让进入腔体的介质形成稳定的旋流状态，减少介质输送过程中的压力损失，各个喷孔的出口压力差可控制在5%以内，保证每个喷射方向的覆盖范围与介质流量一致。

　　顶部设置的标准圆柱连接端采用直插式配合结构，可直接对接现场常用的6mm外径冷却水管，连接端外壁预留的密封槽可适配O型圈密封，在0.3-0.8MPa的常用工作压力下不会出现介质渗漏问题，安装时无需额外加工转接接头，可直接固定在模具模板的预留安装孔内，安装深度可根据模腔实际高度调整，适配不同开模行程的压铸设备。外形尺寸上，球体直径为63mm，整体安装后突出模板表面的高度仅为72mm，不会与压铸机的抽芯机构、顶出杆产生运动干涉，180°向上的喷射角度可覆盖球体上方直径1200mm范围内的模腔表面，喷孔采用径向均匀排布设计，相邻喷孔的喷射扇面存在15%的重叠区域，避免出现喷淋盲区。

　　设计过程中针对压铸现场的高温工况，球体壁厚设置为3mm，可承受长期180℃的模温辐射以及短时300℃的金属液飞溅温度，不会出现受热变形导致喷孔角度偏移的问题；喷孔入口处做了R0.5的圆角过渡处理，减少介质高速通过时的紊流与气蚀现象，延长部件的实际使用寿命。在设备选型匹配时，需要注意该喷雾球的喷射方向为垂直向上，适合安装在压铸模具的下模模板位置，喷射方向正对上模模腔，若需要侧向或向下喷射则需调整安装角度或选用其他角度规格的产品；介质适配方面，除了常规的水基脱模剂、冷却水之外，也可适配压缩空气进行模腔表面吹尘、吹干工序，切换介质时无需更换部件，仅需调整管路压力即可匹配不同的工艺需求。

　　从三维建模的角度来看，该模型的球体部分采用旋转凸台生成基础实体，喷孔采用圆周阵列特征完成排布，连接端与球体的衔接处做了R2的圆角过渡，避免应力集中导致的连接断裂问题，所有配合尺寸均按照行业常用的安装公差设置，可直接导出工程图用于机加工生产，也可直接导入压铸模的总装配体中进行干涉检查，无需额外调整结构尺寸。实际生产应用中，这类喷雾球相比传统的多孔直管喷嘴，覆盖均匀度提升40%以上，介质消耗量可降低25%，同时球形结构的外壁不易残留压铸脱模剂的积碳与金属碎屑，日常维护时仅需用压缩空气吹扫即可清理表面附着物，无需频繁拆卸清洗。
