双速比多级蜗轮斜齿轮减速传动箱

这套减速传动结构在常规单级蜗轮蜗杆减速的基础上，叠加斜齿轮啮合传动段，把大传动比减速、反向增速两种工况整合在同一套箱体内部，不需要额外更换传动组件就能适配两种完全不同的动力传递需求。从实际产线落地场景来看，这类结构最常出现在低速重载工位的动力端：比如小型回转工作台的分度驱动、输送线末端的缓速推送机构、实验室小型搅拌装置的动力输入，还有需要位置反馈的从动转轴场景——副输出端可以直接外接编码器或者位置反馈组件，不需要在负载侧额外加装传动取力结构，大幅简化整机的传动链布局。

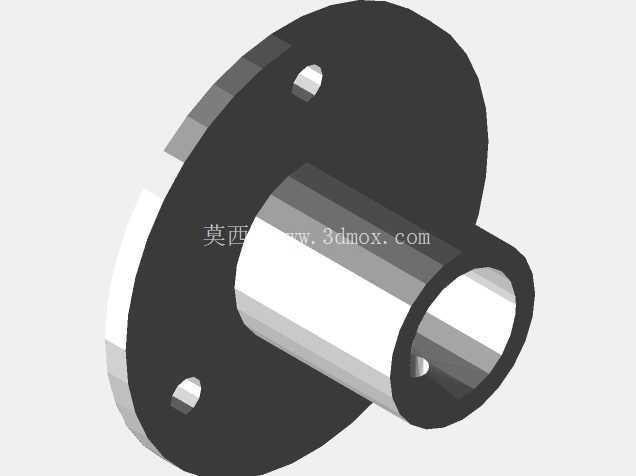

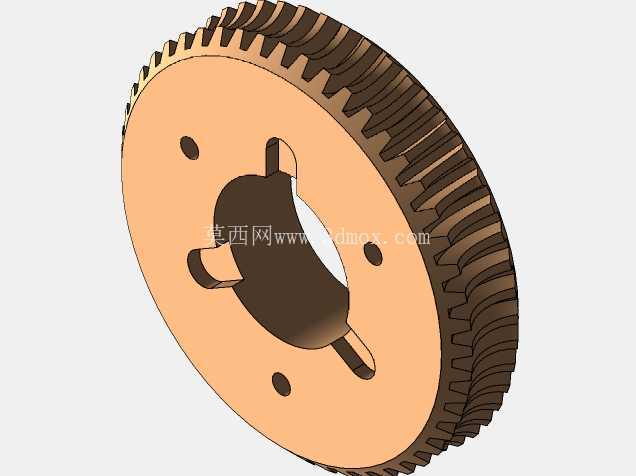

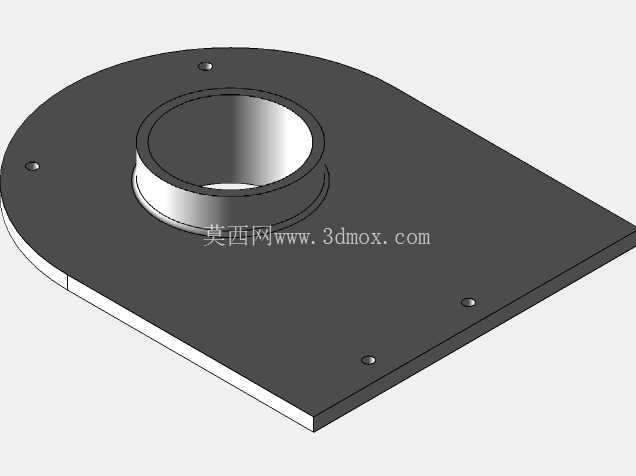

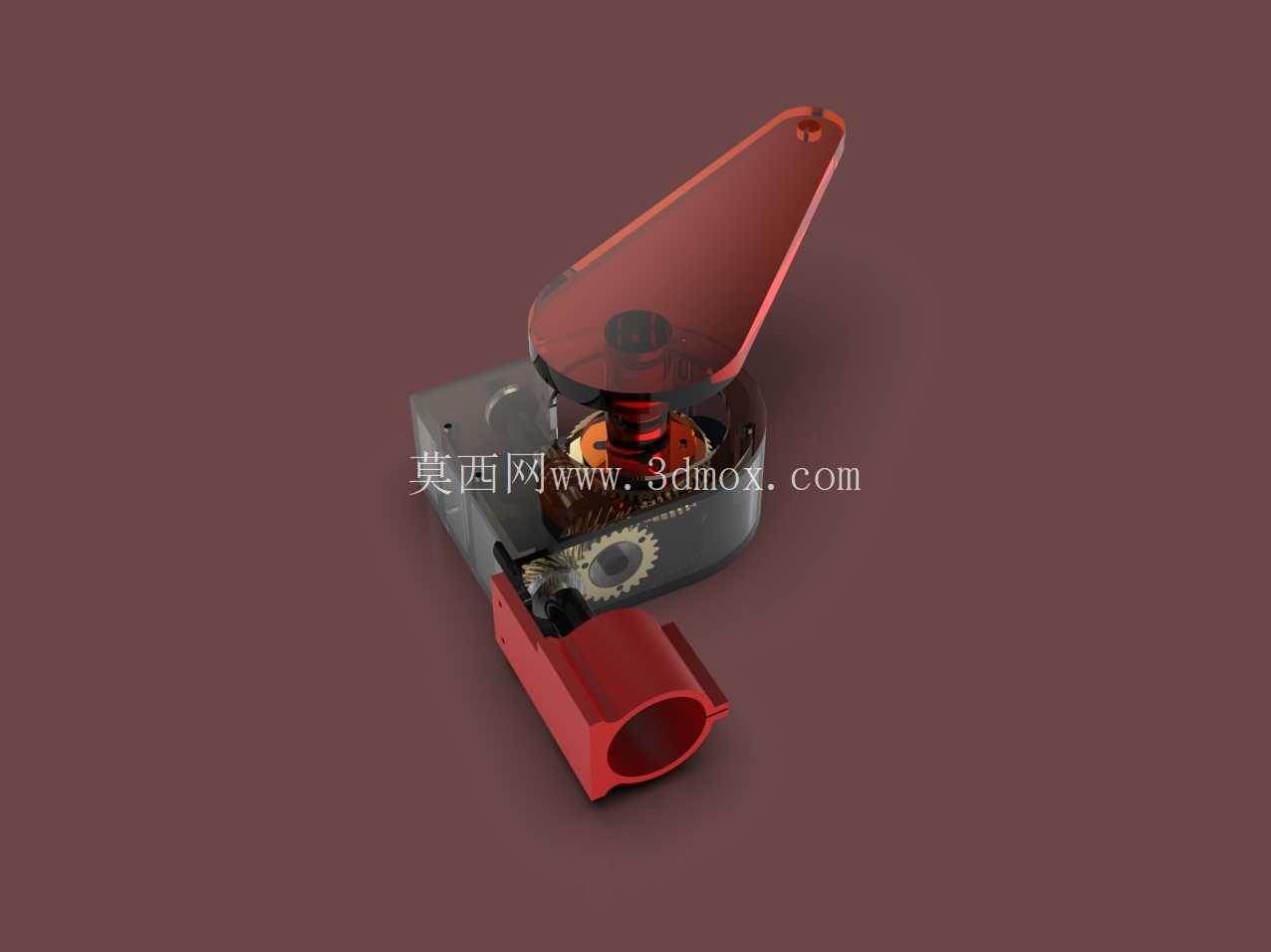

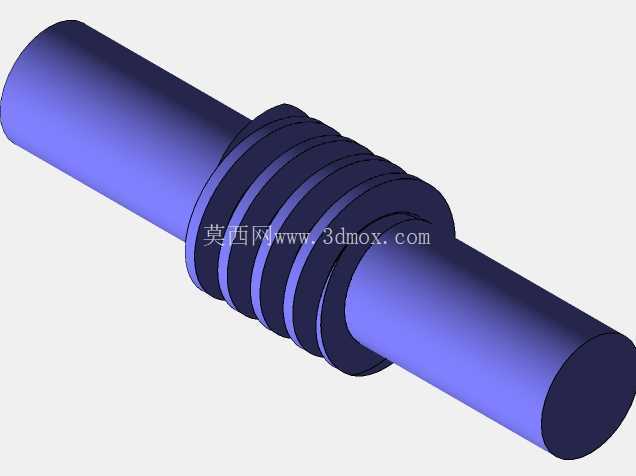

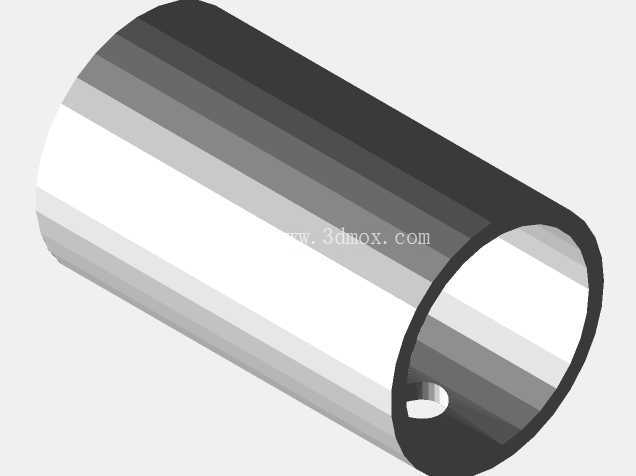

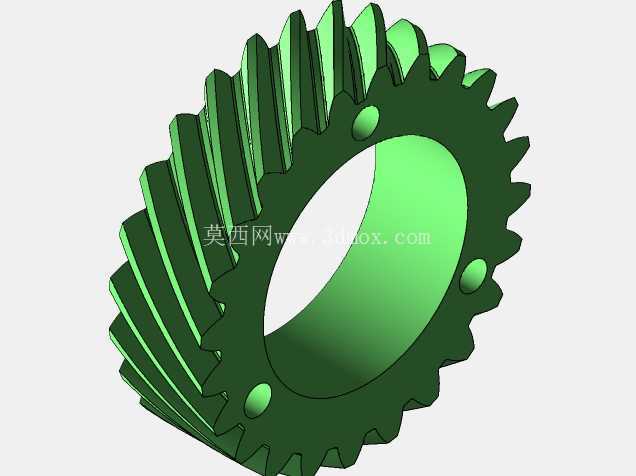

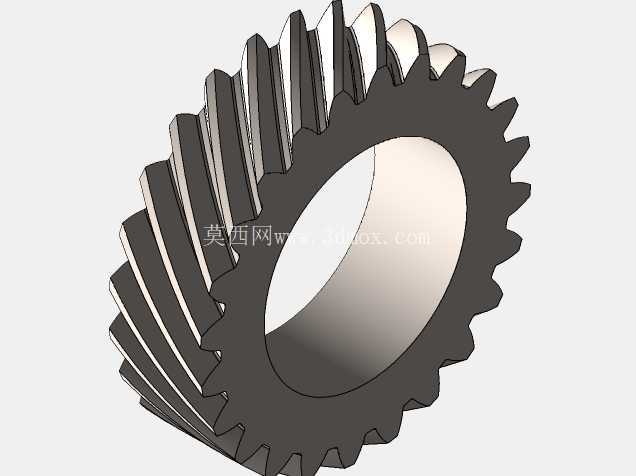

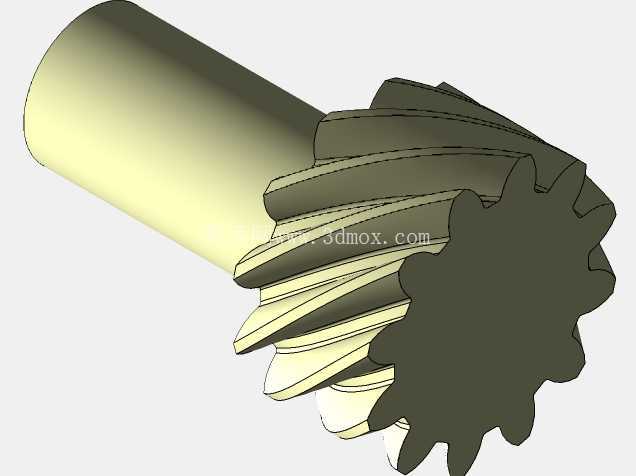

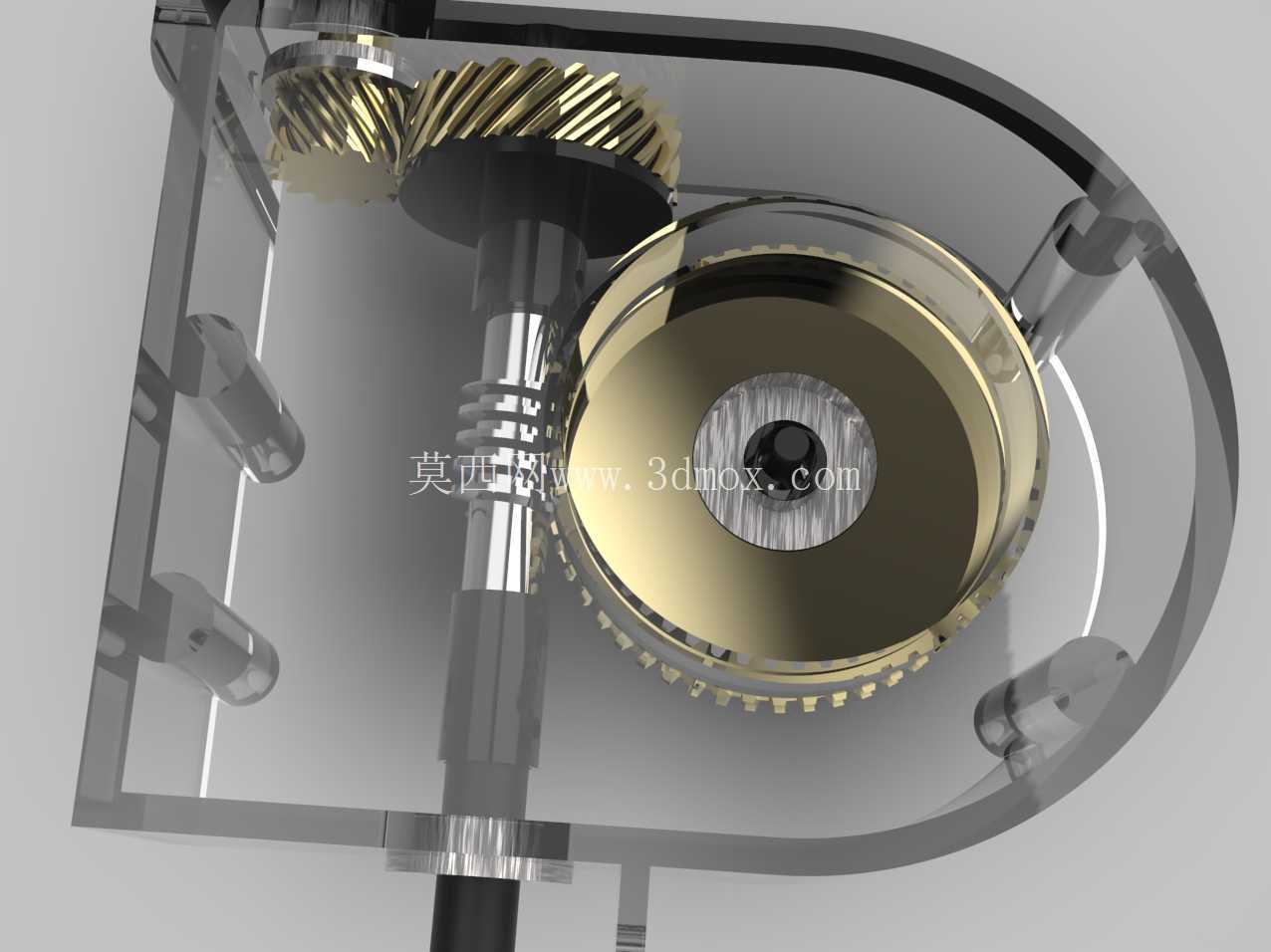

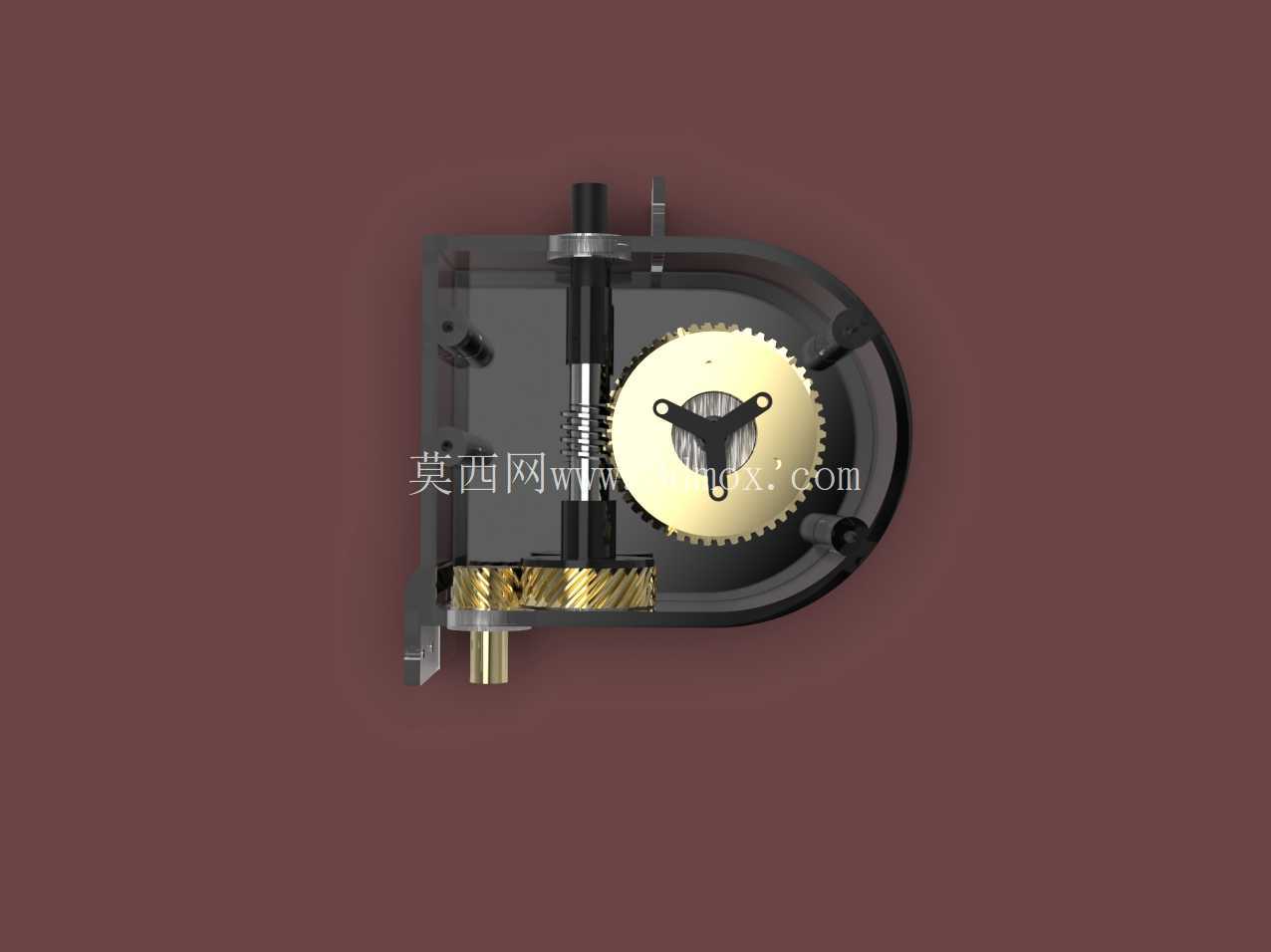

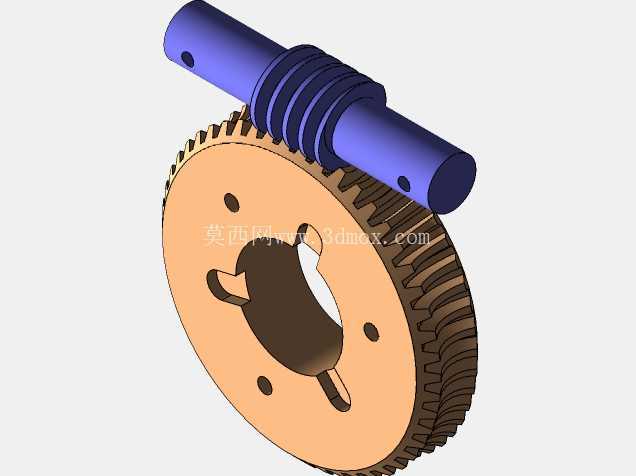

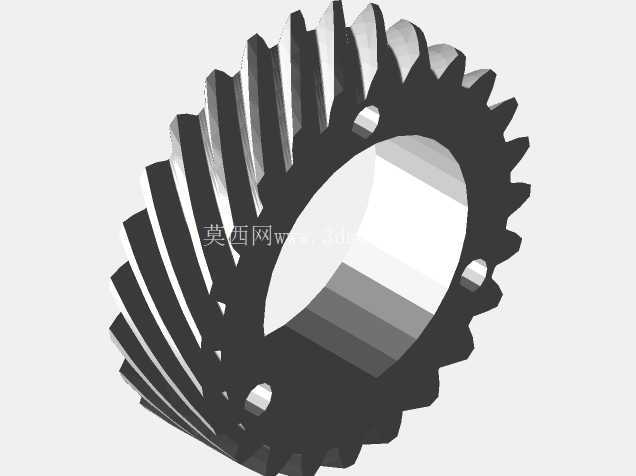

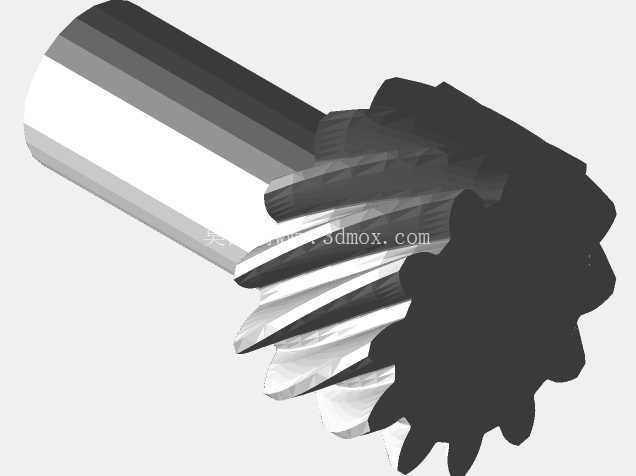

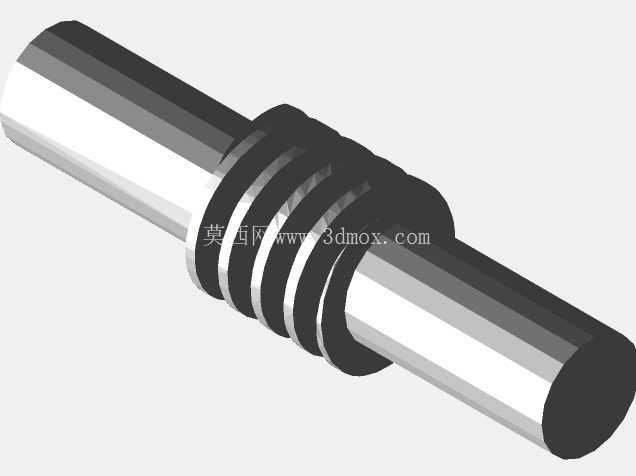

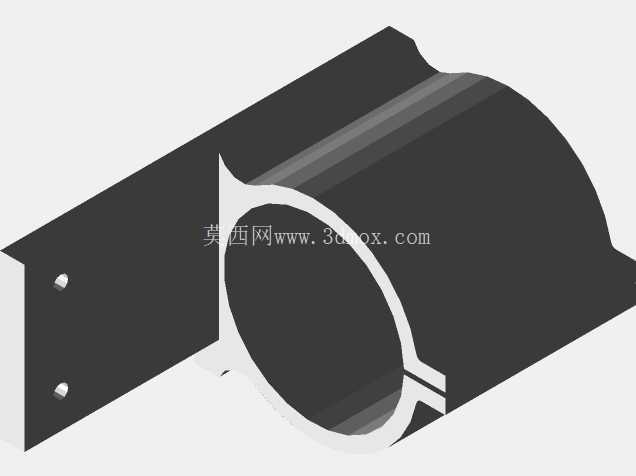

从结构设计逻辑来看，整套传动箱的箱体采用半透明可视的剖视表达逻辑，实际量产时箱体可以采用铝合金压铸或者3D打印光敏树脂制作，箱体内部的轴系沿动力输入到输出的走向分层布置：高速输入段先对接斜齿轮啮合副，斜齿轮采用斜齿排布的核心目的是降低高速运转时的啮合冲击，相比直齿传动，斜齿的重合度更高，运转时的噪音更低，承载能力也更强，适合输入端高转速的工况；斜齿轮段完成一级减速之后，动力传递到蜗轮蜗杆啮合副，蜗轮采用铜质材质搭配钢制蜗杆，利用蜗轮蜗杆传动的自锁特性，在大减速比工况下可以避免负载端反向拖动输入端，对于垂直升降、倾斜输送这类需要断电锁止的工位来说，这个特性可以省掉额外的抱闸机构，降低整机成本。

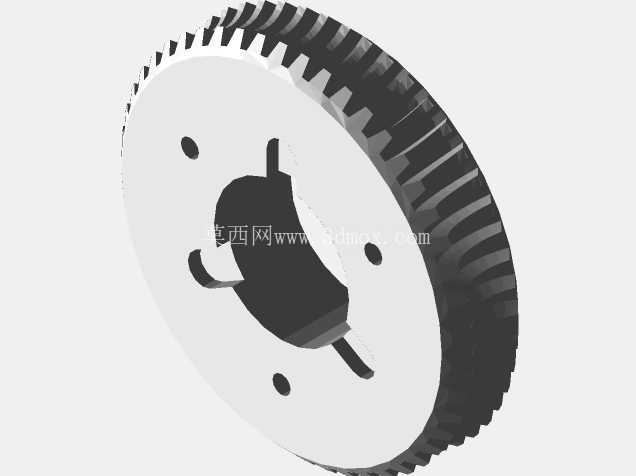

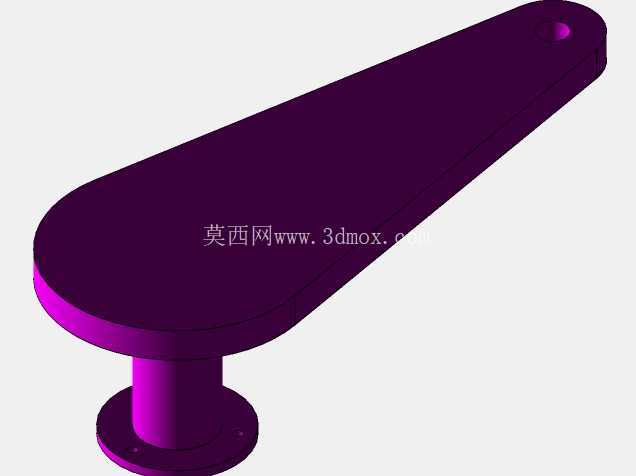

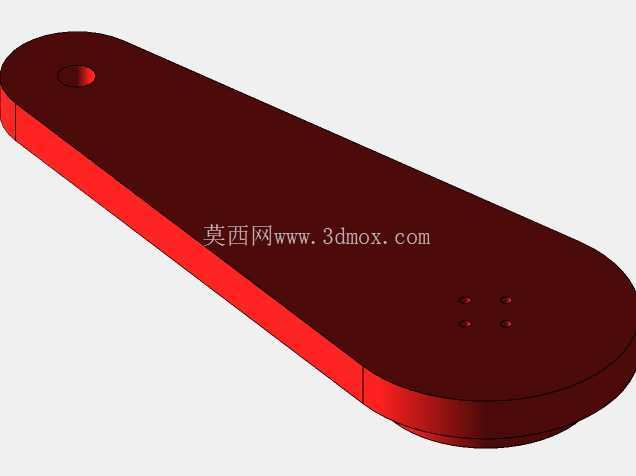

这套结构最有特点的设计是双工况适配逻辑：常规减速工况下动力从蜗杆端输入，经过蜗轮、斜齿轮两级传动之后从主输出轴输出，此时可以实现50:1的减速比，输入轴转50圈输出轴仅转1圈，输出端可以获得数十倍于输入扭矩的动力输出，满足重载低速驱动需求；如果切换动力接入路径，动力从原本的主输出端接入，传动链反向走斜齿轮、蜗轮蜗杆路径，就可以实现1:2的增速传动，把低转速大扭矩的输入转化为高转速低扭矩的输出，适配小型风力发电、手摇发电这类需要把低速转动转化为高速发电转速的场景；如果调整传动链的啮合搭配，还可以实现100:1的更大减速比，进一步放大输出扭矩，适配负载更大、转速要求更低的工位。两种传动比可以在同一套箱体、同一套齿轮轴组件的基础上，仅通过更换少数几个啮合齿轮或者调整轴系连接关系实现，不需要重新开模制作整套箱体，对于小批量定制化设备的开发来说，可以大幅缩短设计周期，降低加工成本。

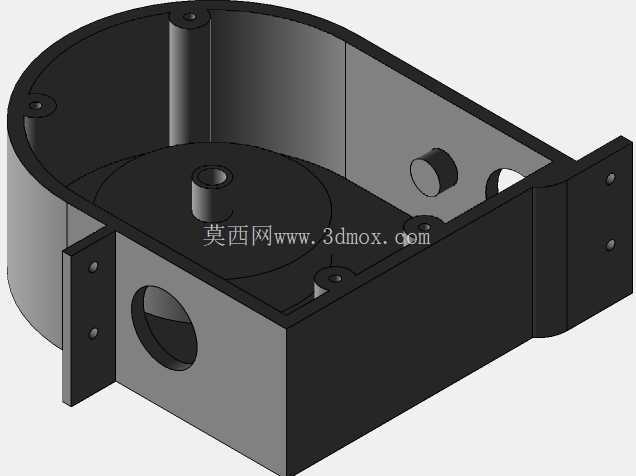

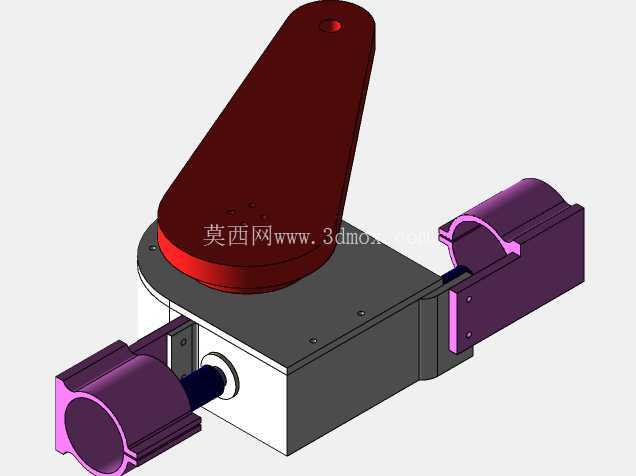

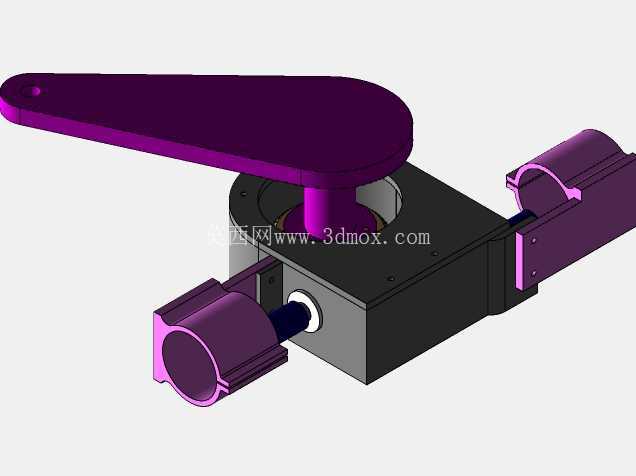

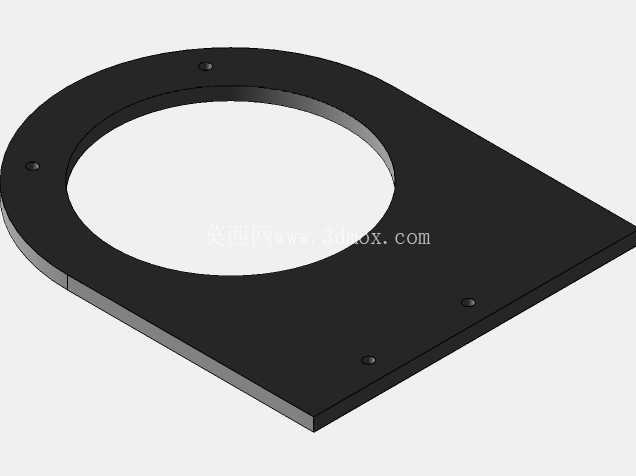

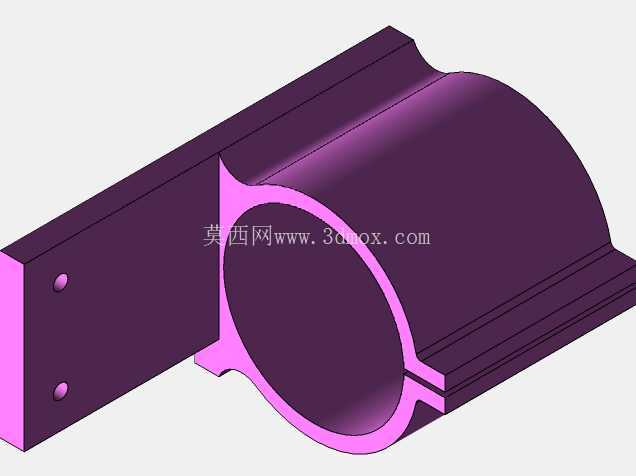

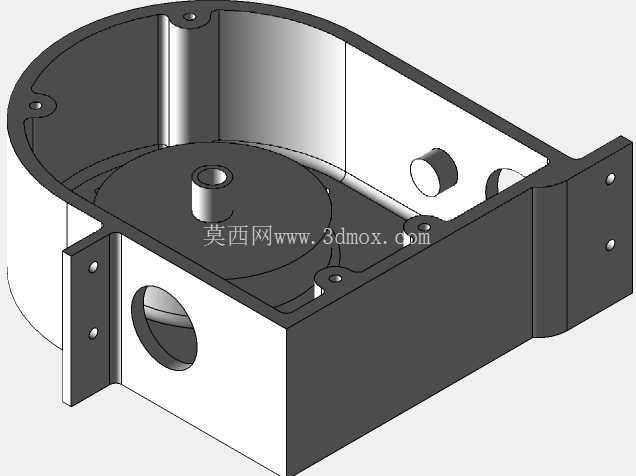

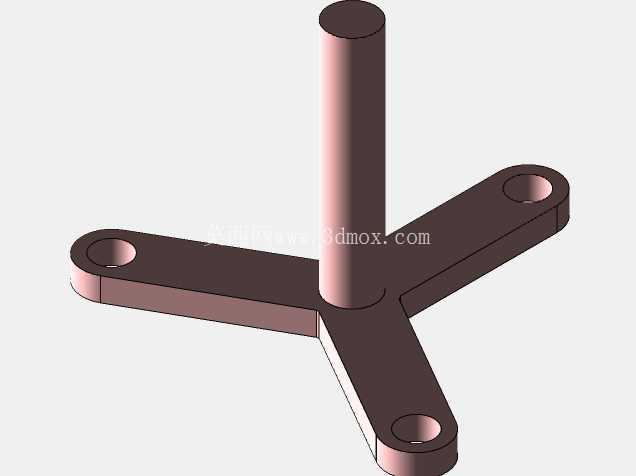

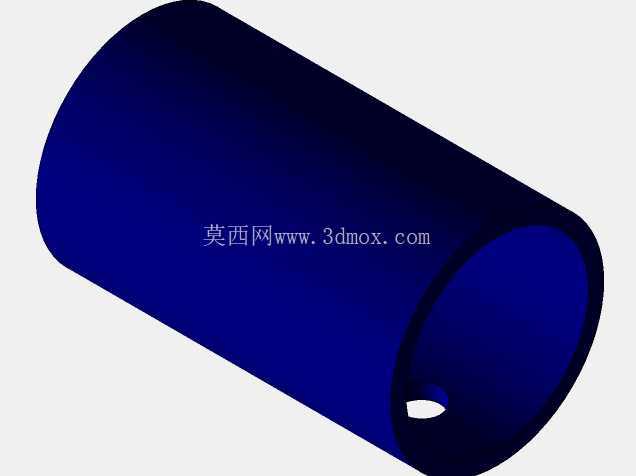

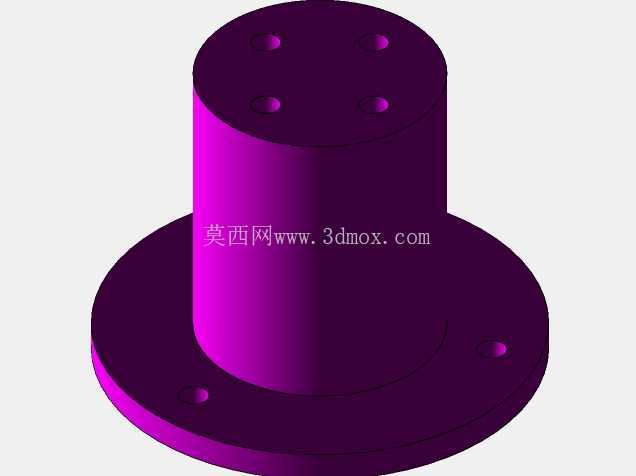

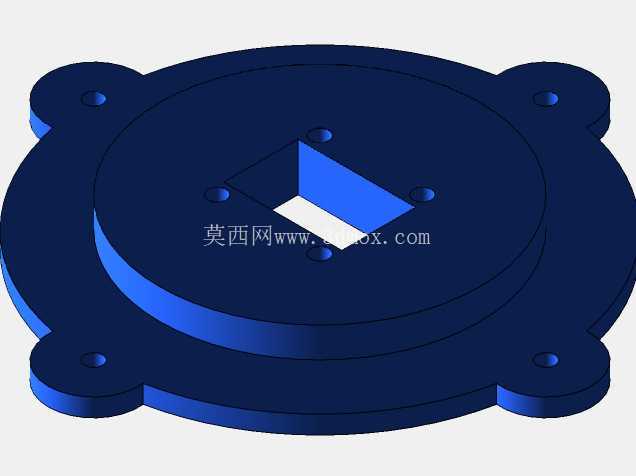

从安装边界和尺寸配合的角度来看，整套传动箱的外壳轮廓为近似圆角矩形的封闭结构，箱体四周预留了带安装孔的固定支耳，支耳的安装孔位沿箱体边缘均匀布置，安装时可以直接通过螺栓把箱体固定在设备的安装基板上，不需要额外设计定制转接支架。输入轴和输出轴都从箱体的对应端面伸出，轴端预留了键槽和轴端螺纹孔，既可以通过平键连接联轴器、同步带轮，也可以直接对接负载法兰，轴系的支撑位置全部配置了标准滚动轴承，轴承内嵌在箱体的轴承座孔内，装配时从箱体侧端的轴承孔压入，再通过端盖压紧限位，装配和后期维护拆检都很方便。

建模过程中所有齿轮的齿形参数、蜗杆的导程角、蜗轮的啮合包角都按照实际传动配合关系搭建，斜齿轮的螺旋角、齿宽、侧隙都预留了实际装配的公差余量，蜗轮和蜗杆的中心距严格按照啮合标准设定，避免出现干涉或者啮合间隙过大的问题。除了轴承这类标准件之外，箱体、齿轮、轴、端盖所有自定义结构都可以直接通过3D打印制作，打样阶段不需要开模，设计师可以快速打印出整套样件进行实际啮合测试，验证传动顺畅度、噪音和承载能力，再根据测试结果调整齿形参数和轴系跨度。需要注意的是，这套结构目前仅完成了几何外形建模，未做有限元静力学和动力学仿真，实际投入重载工况使用前，需要针对齿轮的齿面接触强度、轴的抗弯刚度、箱体的共振频率做仿真校核，根据校核结果调整齿厚、轴径和箱体壁厚，避免长期运转出现断齿、轴变形或者箱体共振的问题。

在实际选型适配时，工程师可以根据工位需要的输出转速、负载扭矩反向推算需要的传动比：如果工位需要输出转速每分钟几转、负载扭矩较大，就选用100:1的减速路径；如果需要输出转速稍高、带位置反馈需求，就选用50:1的减速路径，副输出端同步连接反馈元件；如果是小型动能回收、手摇发电类场景，就切换为增速路径，整套结构的通用性很强，不需要为不同工况单独设计全新的减速箱。
