10吨级双铰接称重传感器安装支座结构

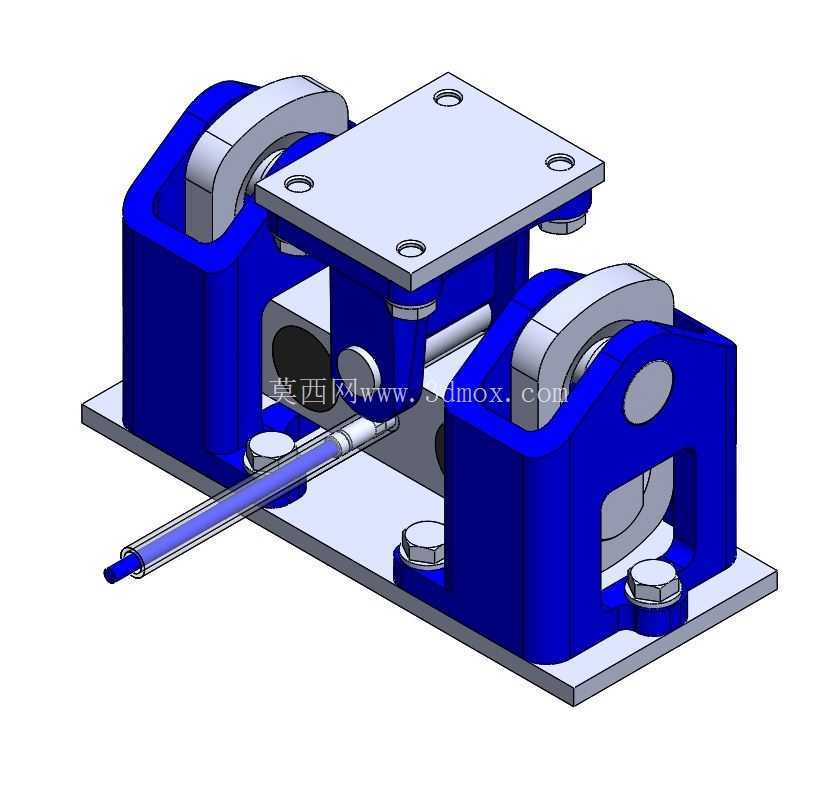

　　该双铰接支撑结构主要面向工业称重场景下的载荷单元配套安装需求，适配最大10吨量程的称重传感单元使用，常见于料仓称重、平台秤、重载物料输送线的在线称重工位，解决传统刚性安装下偏载、侧向力冲击对称重精度的干扰问题。结构整体采用上下双层板式布局，底部为整块安装基板，通过四角的螺栓孔可直接固定在设备机架或混凝土基础上，基板上对称布置两组铰接支撑座，每组支撑座内置圆弧面铰接副，可绕横向销轴产生小角度转动，配合中间的连接摆臂结构，实现五个自由度的微量位移补偿，抵消安装面平面度误差、设备运行振动带来的附加侧向力，保证称重传感单元始终只承受垂直方向的正压力，避免非轴向载荷损坏传感器内部应变片结构。

　　上层为传感器安装平台，台面预留四个对称分布的螺栓孔，可直接匹配标准尺寸的10吨量程轮辐式或柱式称重传感器，平台下方通过两组铰接臂与底部支撑座连接，中间预留的穿杆空间可布置传感器信号线缆的防护套管，避免线缆在结构微动过程中被拉扯磨损。设计过程中优先考虑重载工况下的结构刚度，支撑座与铰接臂均采用等强度轮廓设计，铰接副的配合面预留了润滑脂存储槽，可在长期免维护的情况下减少铰接面的磨损量，避免间隙过大导致的称重数据漂移。安装边界方面，底部基板的安装孔位采用标准孔距设计，可直接替换市面同规格的称重安装支座，无需对原有设备基础进行二次加工，上层安装平台的孔位兼容主流厂商的10吨级称重传感器安装尺寸，降低选型适配的工作量。

　　实际应用中，该结构可抵消料仓进料时的物料冲击偏移、输送线运行时的水平振动力、温度变化带来的结构热胀冷缩位移，保证称重数据的长期稳定性，相比传统的刚性安装支座，可将称重系统的偏载误差降低60%以上，同时减少传感器受到的非轴向冲击载荷，延长传感单元的使用寿命。结构的铰接转动范围控制在±3度以内，既可以满足常规工况下的位移补偿需求，又不会因为转动量过大导致上层平台失稳，铰接销轴采用轴向限位设计，避免设备运行过程中销轴脱出造成结构失效，所有外露的连接螺栓均采用防松垫圈配合螺纹胶防松，适配有持续振动的工业现场使用环境。

　　在料仓称重场景下，通常会在料仓的三个或四个支撑脚位置各安装一套该支座，配合对应的称重传感器组成完整的称重系统，可实现物料存量的实时监测，配合上下料设备实现自动补料、定量出料的自动化控制；在重载平台秤应用中，该结构可抵消叉车上下平台时的水平冲击力，避免传感器受到横向剪切力损坏，同时保证平台在偏载放置重物时，每个传感器的受力分配更均匀，提升整秤的称重精度。
